Общая информация, комплектация
Что мы не обсуждаем в разделе материнских плат
Вопросы производительности процессоров в той или иной матплате не касаются данного раздела, ибо исследование процессоров — в своем разделе. Что касается разгонов (оверклокинга) процессоров, то: во-первых, это опять же не задача обзоров материнских плат, во-вторых, степень разгона зависит от конкретного экземпляра процессора, в том числе и разгона оперативной памяти, так как контроллеры памяти – в процессорах и также зависят от конкретного экземпляра; в-третьих, на оверклокинг сильно может влиять та или иная версия BIOS, и не факт, что последняя версия – самая лучшая для темы по разгону. Поэтому просим учесть эти моменты. Если какой-либо производитель внес новую функцию, улучшающую (по его словам) оверклокинг, то мы так и донесем о наличии таковой. Проверять не будем по выше указанным причинам. Тема разгона – это огромный и сложный вопрос, и для него нужен чуть ли не отдельный автор, так как можно неделями подбирать нужные опции и установки из сотен в BIOS, включая аппаратные возможности той или иной матплаты.
В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).
Общее по платформе
Таблица основных отличий между тремя чипсетами семейства 800: Z890, B860 и H810. Параметры B760 также приведены в последней колонке.
Особенности Z890 B860 H810 B760
Совместимость с процессорами Intel
Core Ultra 2xx
Core Ultra 2xx
Core Ultra 2xx
Core 14/13/12
Версия PCIe (процессор)
4.0 & 5.0
4.0 & 5.0
4.0 & 5.0
4.0 & 5.0
Количество линий PCIe (процессор)
20 версии 5.0 & 4 версии 4.0 = 24
20 версии 5.0 = 20
16 версии 5.0 = 16
16 версии 5.0 & 4 версии 4.0 = 20
Версия PCIe (чипсет)
4.0
4.0
4.0
3.0 & 4.0
Количество линий PCIe/SATA (чипсет)
24 версии 4.0 & 8 SATA = 32
14 версии 4.0 & 4 SATA = 18
8 версии 4.0 & 4 SATA = 12
10 версии 4.0 & 4 версии 3.0 или 4 SATA = 14
Количество портов SATA 6.0 Gb/s до
8
4
4
4
Версия DMI
4.0
4.0
4.0
4.0
Количество линий DMI
x8
x4
x4
x4
Поколение ОЗУ
DDR5
DDR5
DDR5
DDR4 & DDR5
Количество каналов ОЗУ
2
2
2
2
Максимальное количество слотов ОЗУ
4
4
4
4
Максимальный объем ОЗУ
256 ГБ
256 ГБ
256 ГБ
256 ГБ DDR5/128 ГБ DDR4
Порты USB4 (40Gbps)(процессор) до
2
1
1
-
Порты USB 3.2 Gen 2x2 (20Gbps) до
5
2
0
2
Порты USB 3.2 Gen 2x1 (10Gbps) до
10
4
2
4
Порты USB 3.2 Gen 1x1 (5Gbps) до
10
6
4
6
Порты USB 2.0 до
14
12
10
12
Встроенная поддержка Wi-Fi
Wi-Fi 7
Wi-Fi 7
Wi-Fi 7
Wi-Fi 6E
Напоминаю, что текущие событие таковы, что память DDR5 резко выросла в цене из-за колоссального спроса со стороны производителей вычислительных систем для GenAI (Generative Artificial Intelligence, он же AGI), короче для развития нейросетей по искусственному интеллекту. Это привело в целом к падению спроса на современные ПК. При этом DDR5 выпускается в массовом количестве уже давно, поэтому имеется достаточно много потребителей уже обладающих модулями памяти такого типа, которые находятся в поисках новых платформ с DDR5. Вот таким пользователям информация о той или иной материнке с поддержкой платформы Intel LGA1851 может быть интересна.
Комплектация

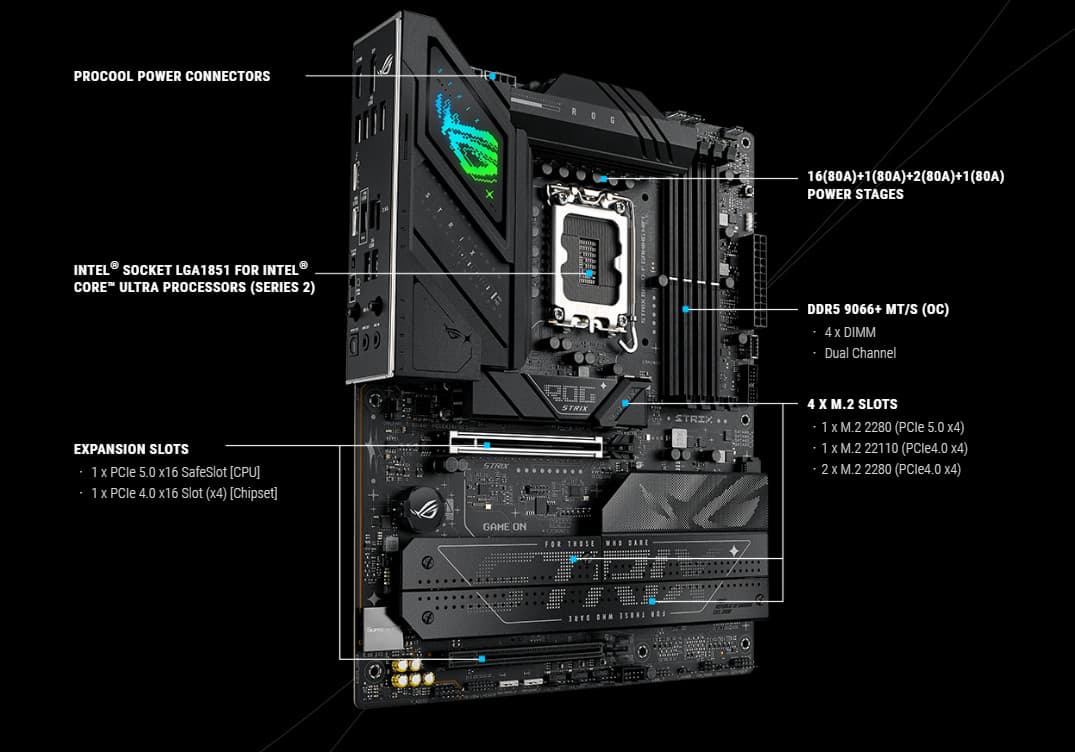

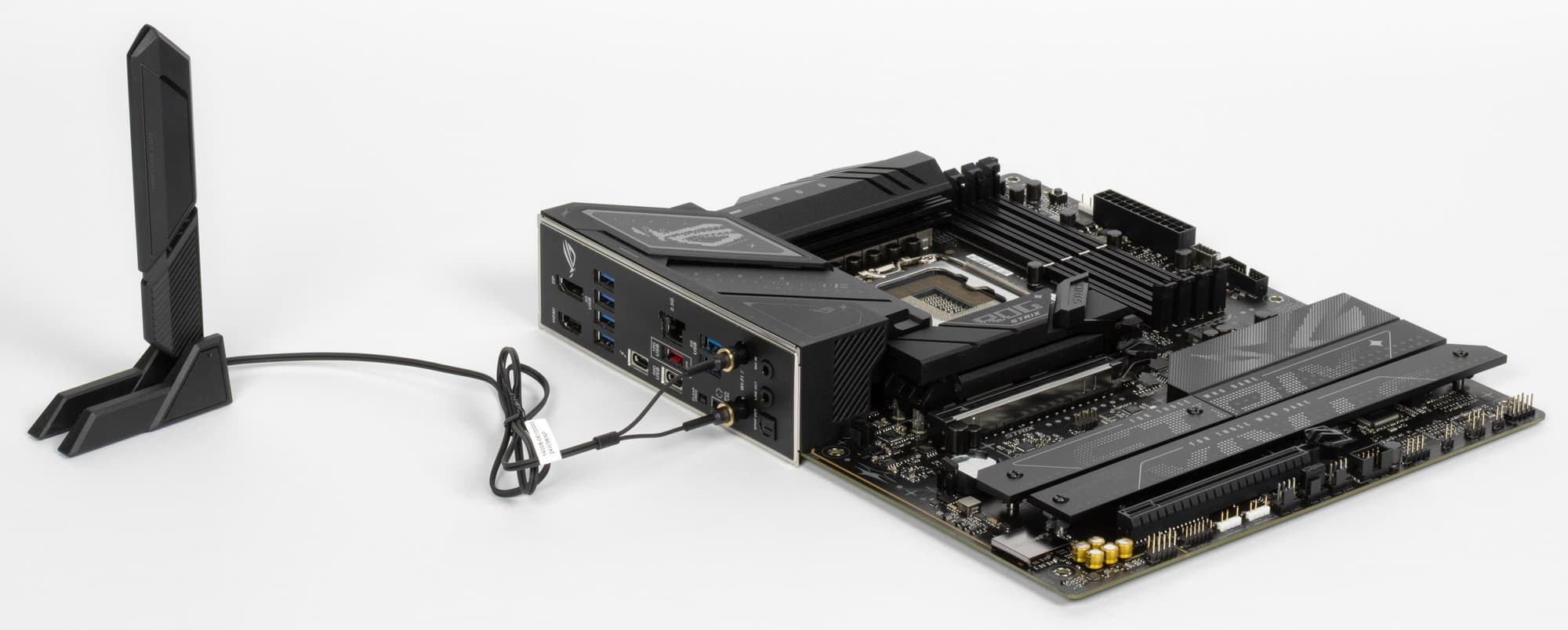

Объект сегодняшнего исследования: материнская плата Asus ROG Strix B860-F Gaming WiFi.
Эта матплата принадлежит к флагманской игровой серии ROG, но не относится к флагманским.
Asus ROG Strix B860-F Gaming WiFi поставляется в коробке стандартного дизайна серии ROG Strix. Комплект размещен под платой в отдельном отсеке.

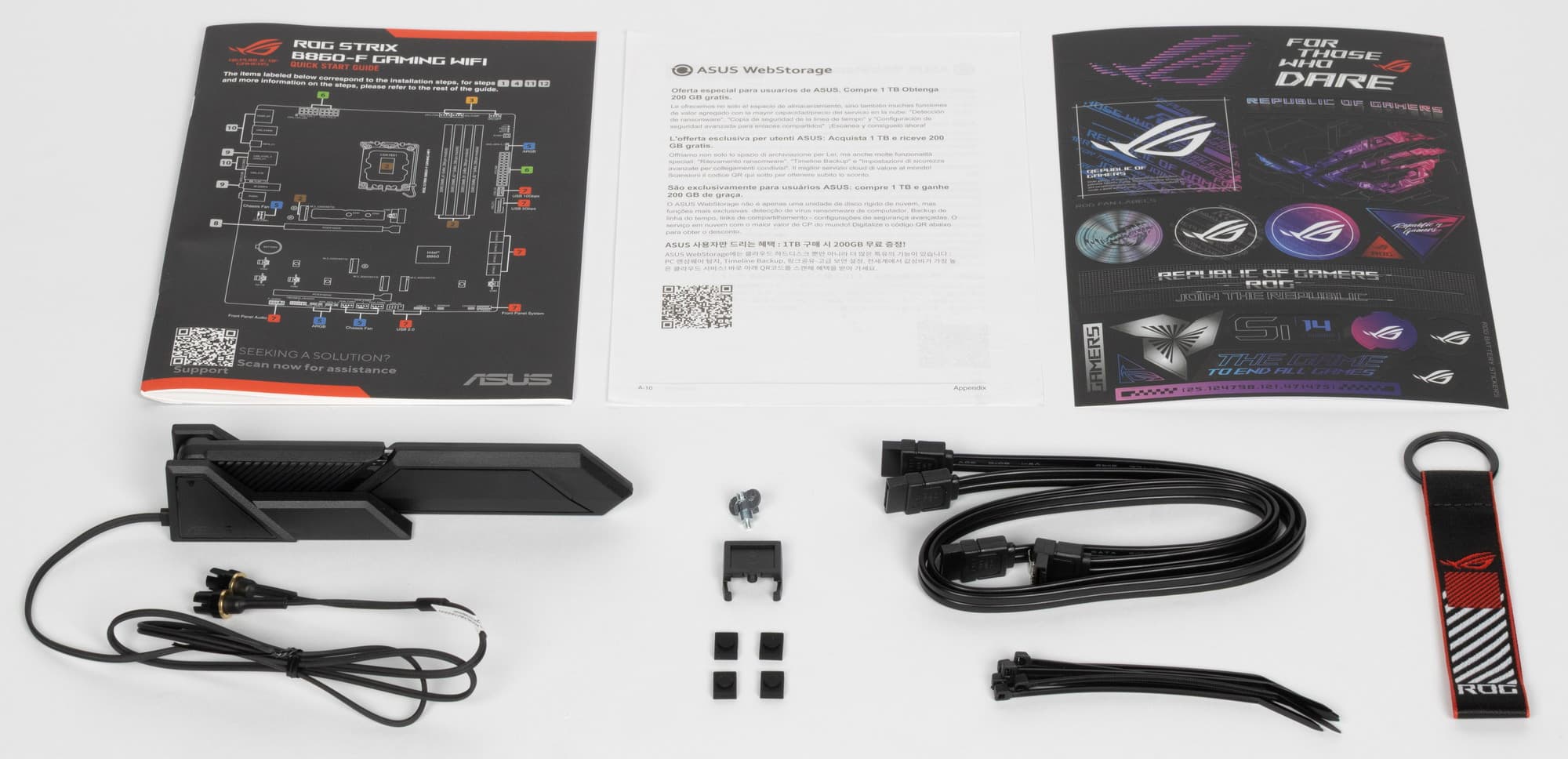

В комплект поставки входят:
краткое руководство пользователя (детальное можно скачать с сайта производителя),
бонусные фирменные стикеры,
фирменный брелок ROG, который можно применять и как стяжку на «липучке»,
два кабеля SATA,

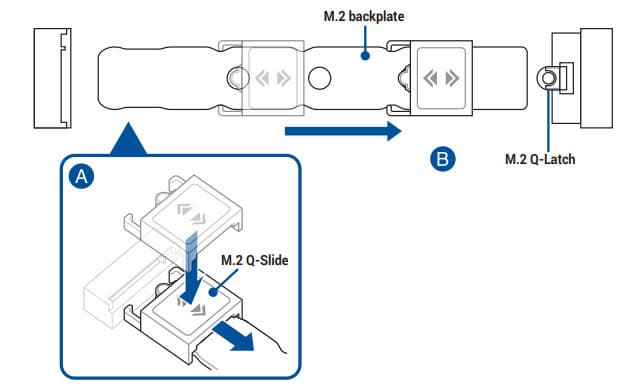

запасные стойки и запоры для слотов M.2,
комплект запасных пластиковых стяжек,
антенна встроенного Wi-Fi-модуля.
ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.

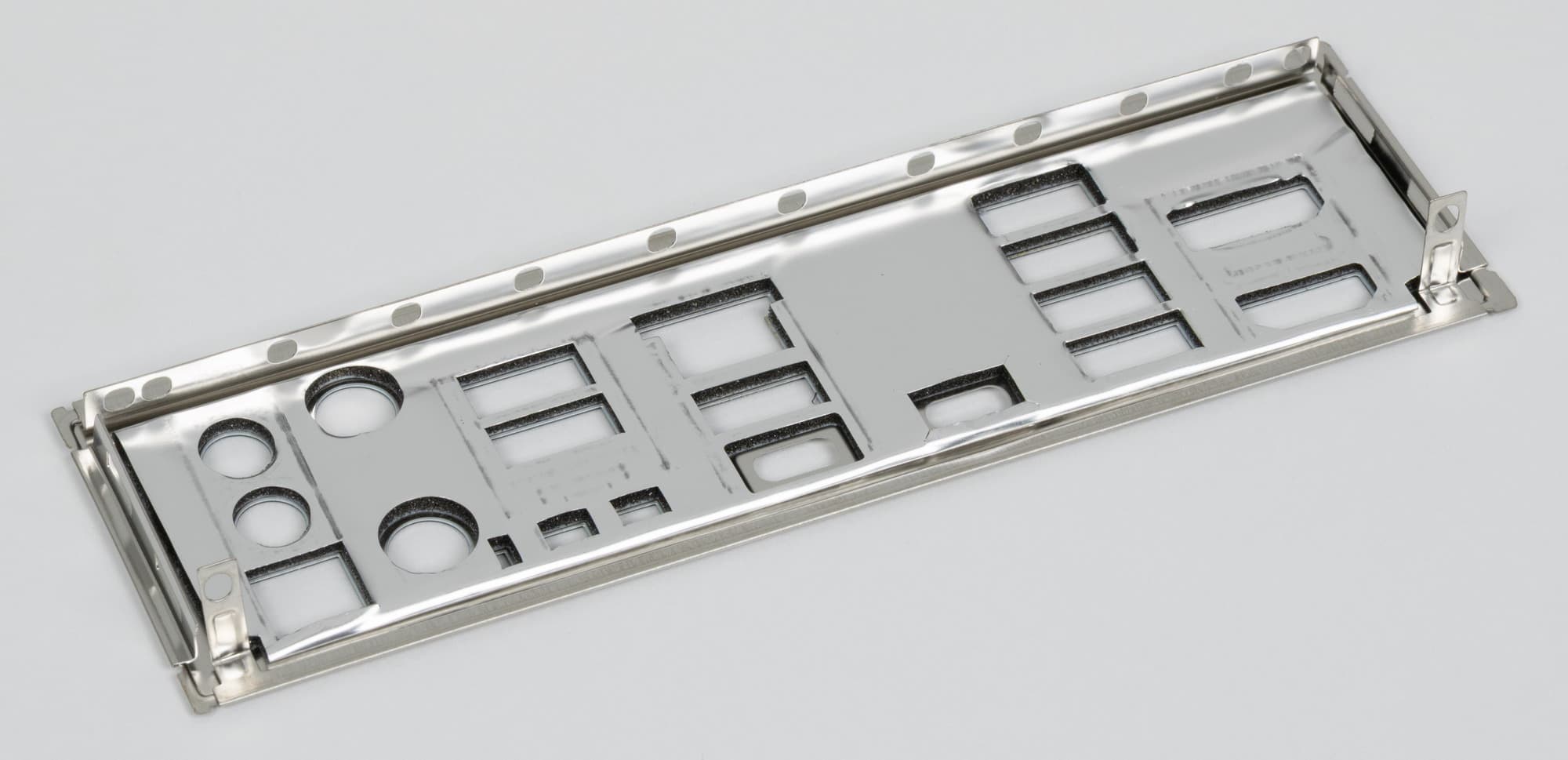

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

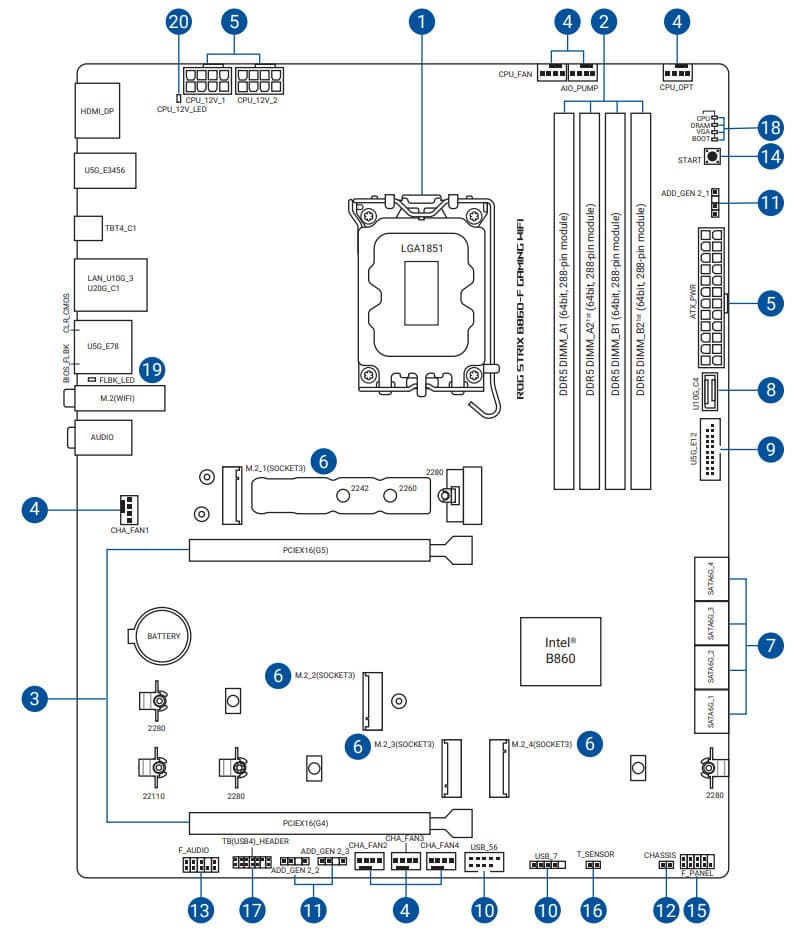

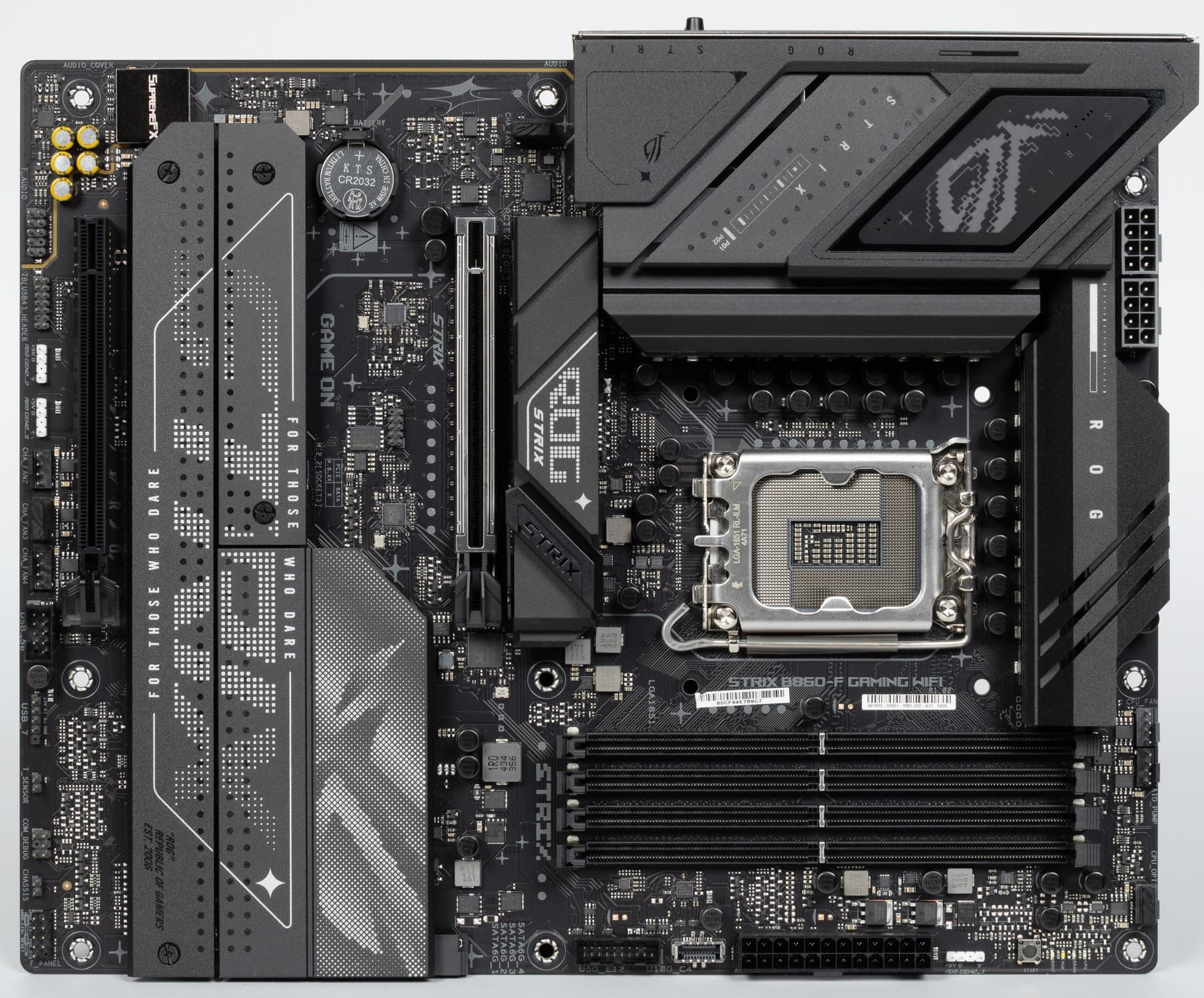

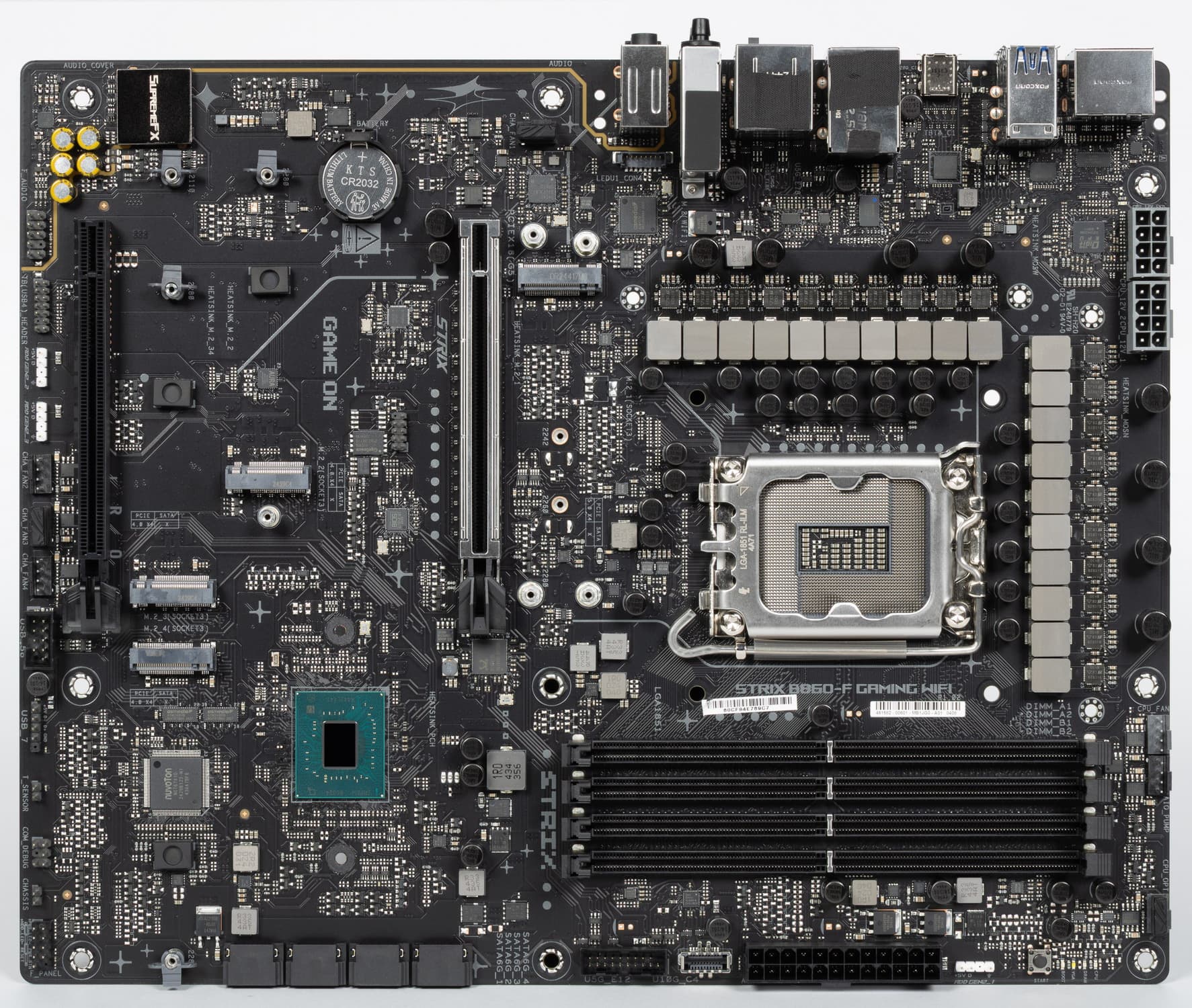

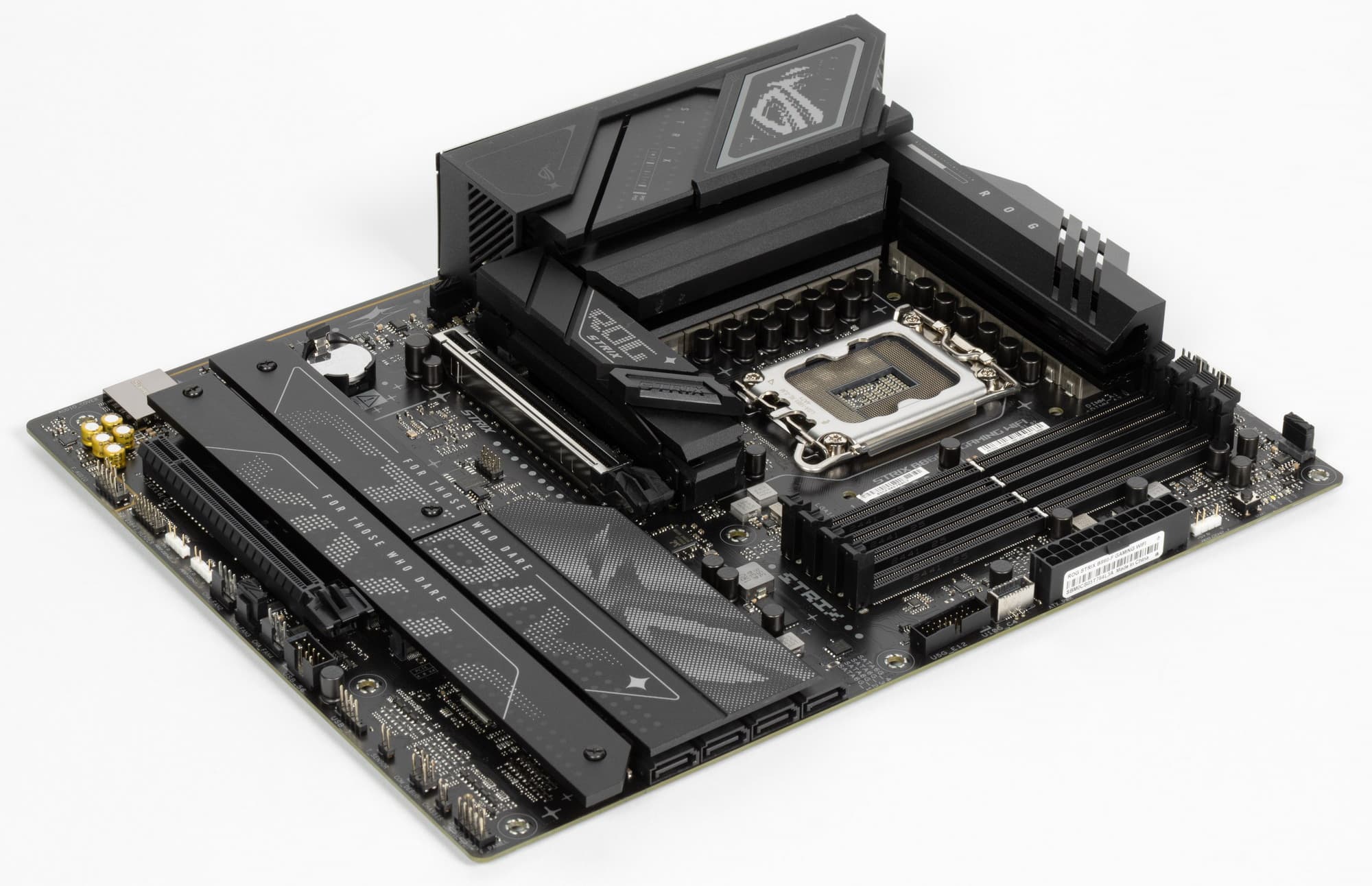

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix B860-F Gaming WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

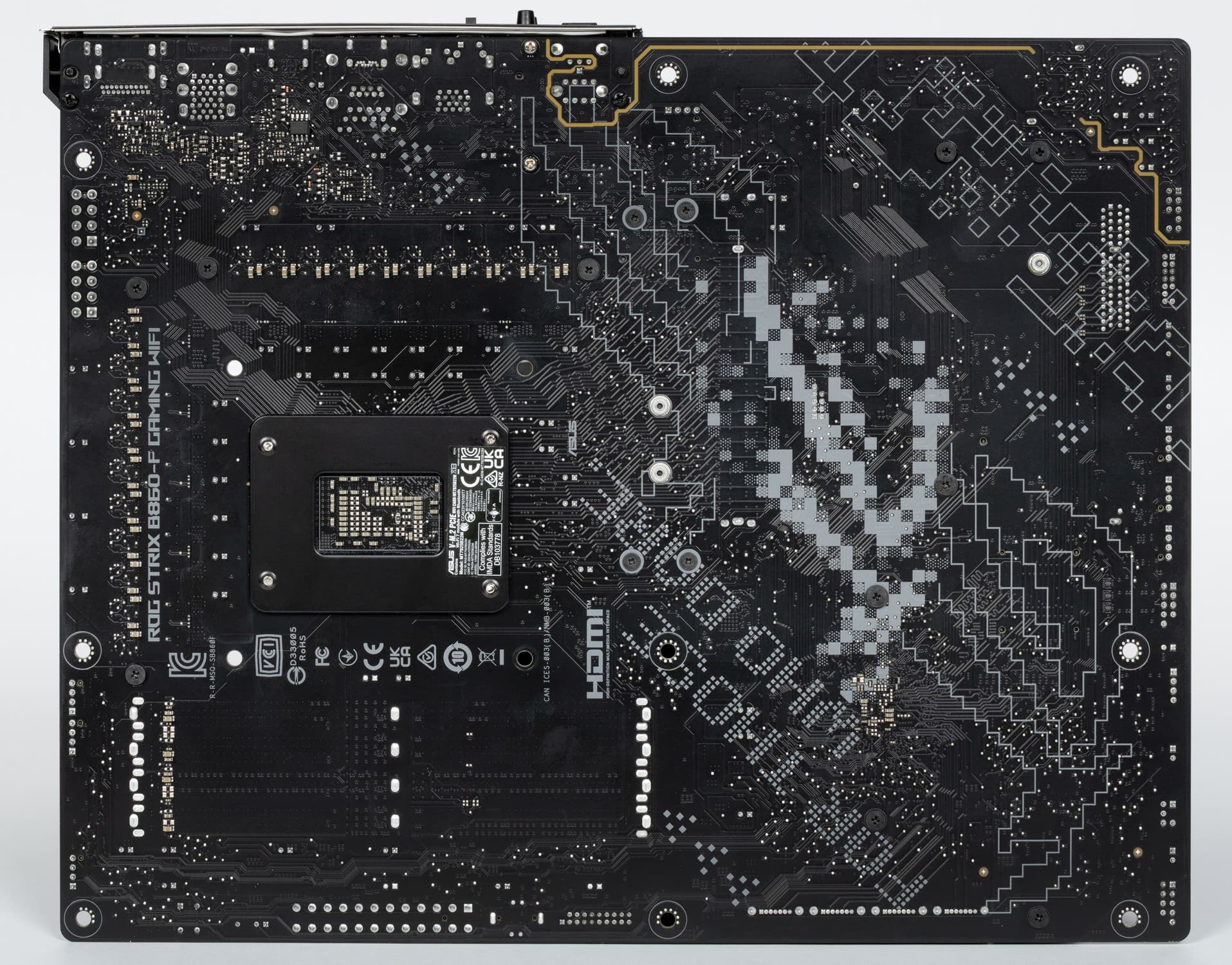

На оборотной стороне практически ничего нет, кроме мелких электронных логических элементов. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.
Защитной пластины (бэкплейта) у платы нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
Поддерживаемые процессоры
Intel Core Ultra 2xx
Процессорный разъем
LGA 1851
Чипсет
Intel B860
Память
4 × DDR5, до 9066 МТ/с (XMP), до 256 ГБ, два канала (DIMM/CUDIMM)
24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 3 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 кнопка старта ПК 1 разъем аудио для передней панели корпуса 1 разъем для подключение дискретных карт Thunderbolt4 1 разъем для подключения термодатчика 1 разъем для подключения управления с передней панели корпуса
Основная функциональность: чипсет, процессор, память

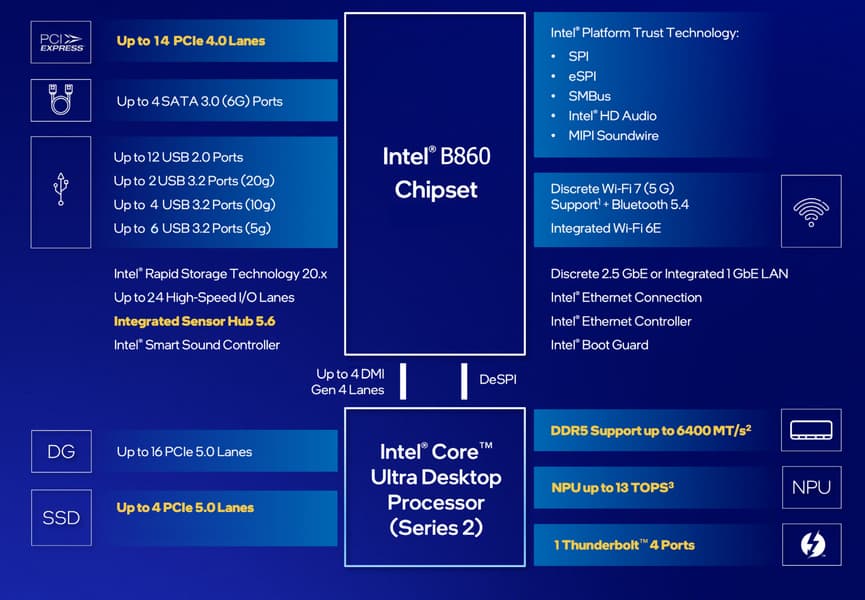

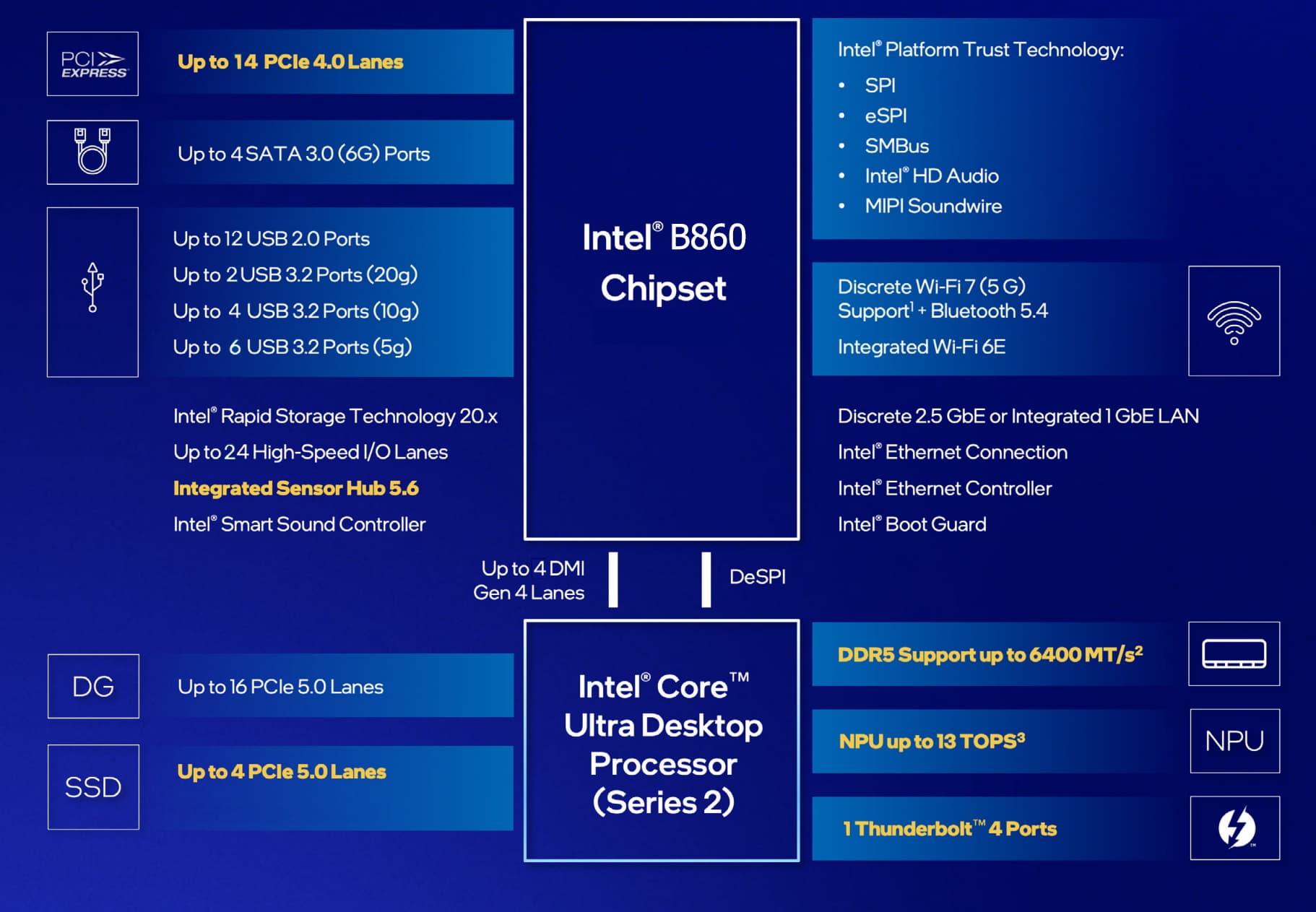

Схема работы связки чипсет+процессор.

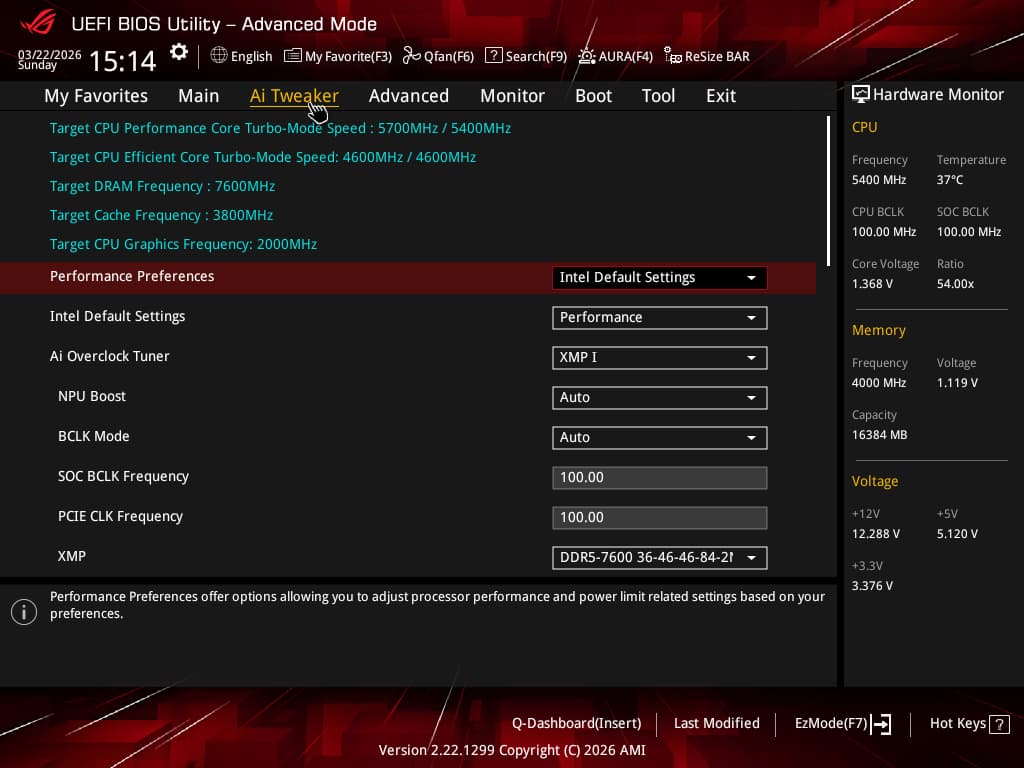

Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 9066 МТ/с.
Все процессоры Core Ultra 2xx в целом поддерживают:
2 порта USB4 (Thunderbolt 4),
20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
16 линий + 4 линии (слот PCIe x16 + слот M.2);
8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.
Однако следует учесть, что в матплатах на B860 потенциал процессоров урезан до:
1 порт USB4 (Thunderbolt 4),
20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
16 линий + 4 линии (слот PCIe x16 + слот M.2);
При этом взаимодействие с B860 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA на относительно современных кодеках более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.

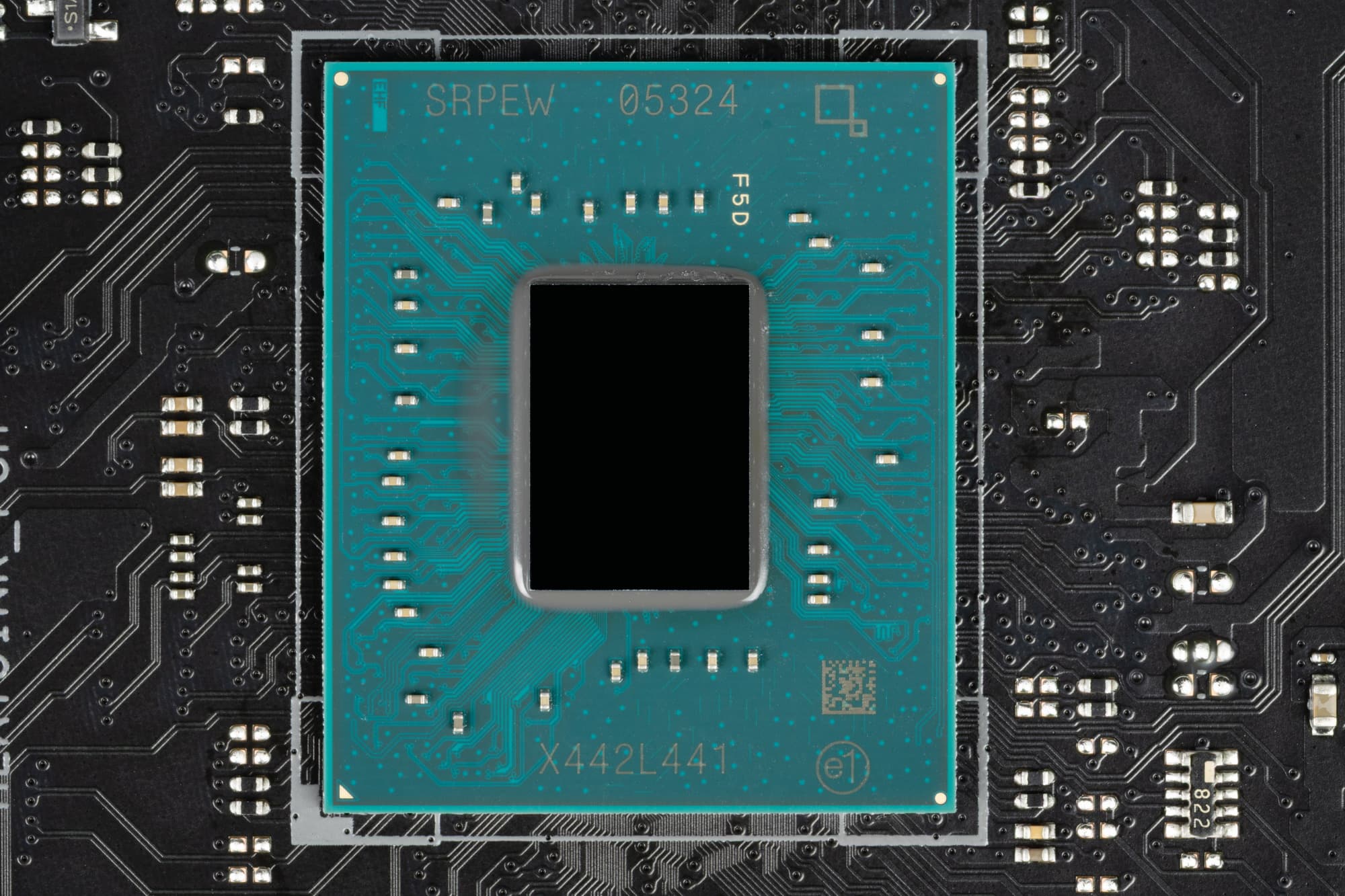

В свою очередь чипсет B860 поддерживает в сумме 24 линии ввода/вывода, которые распределяться могут так:
до 6 портов USB 3.2 Gen1/2 (из которых до 2 портов USB 3.2 Gen2х2), до 12 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
до 4 портов SATA 6Гбит/с;
до 14 линий PCIe 4.0.
Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 41.

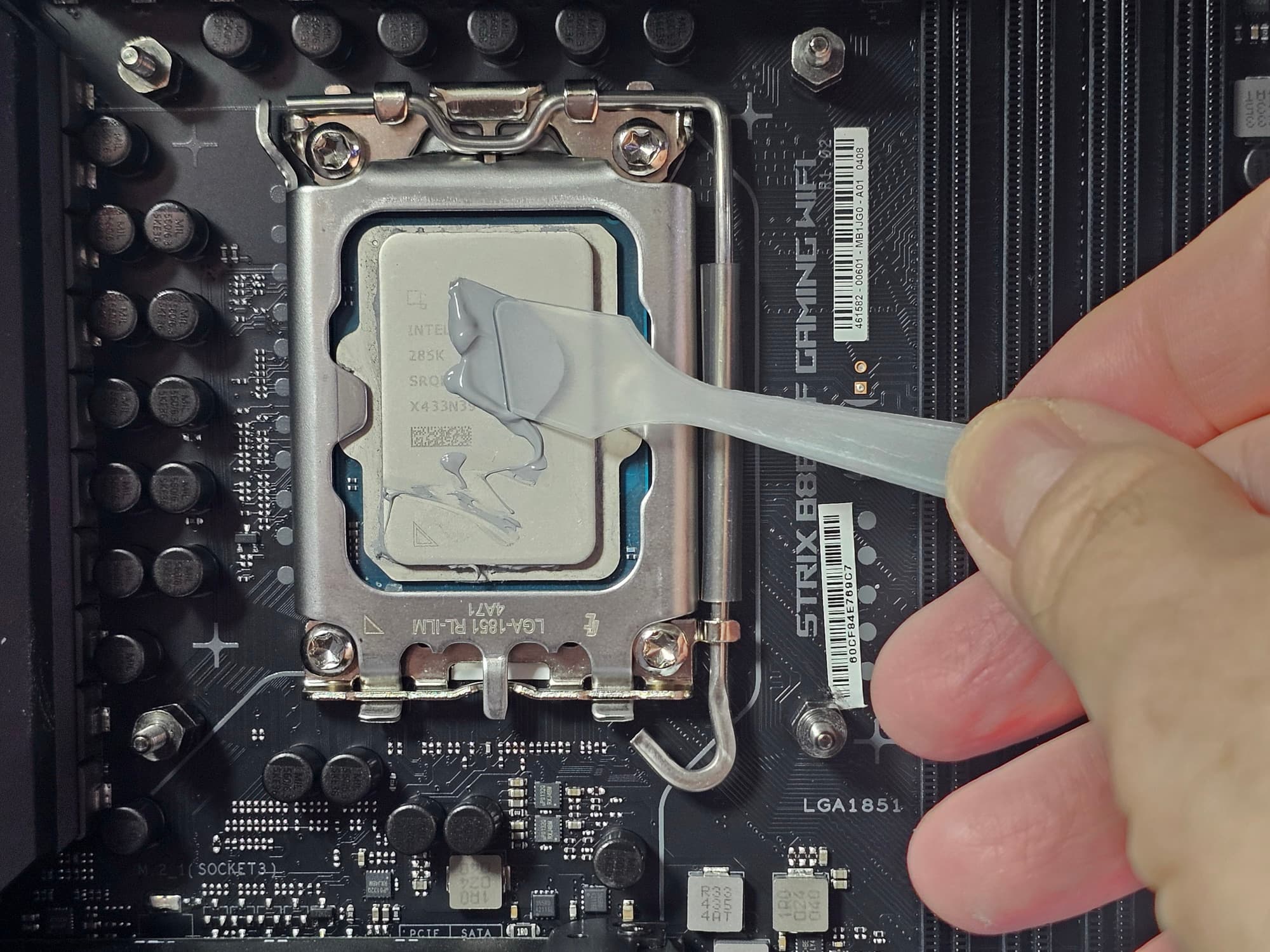

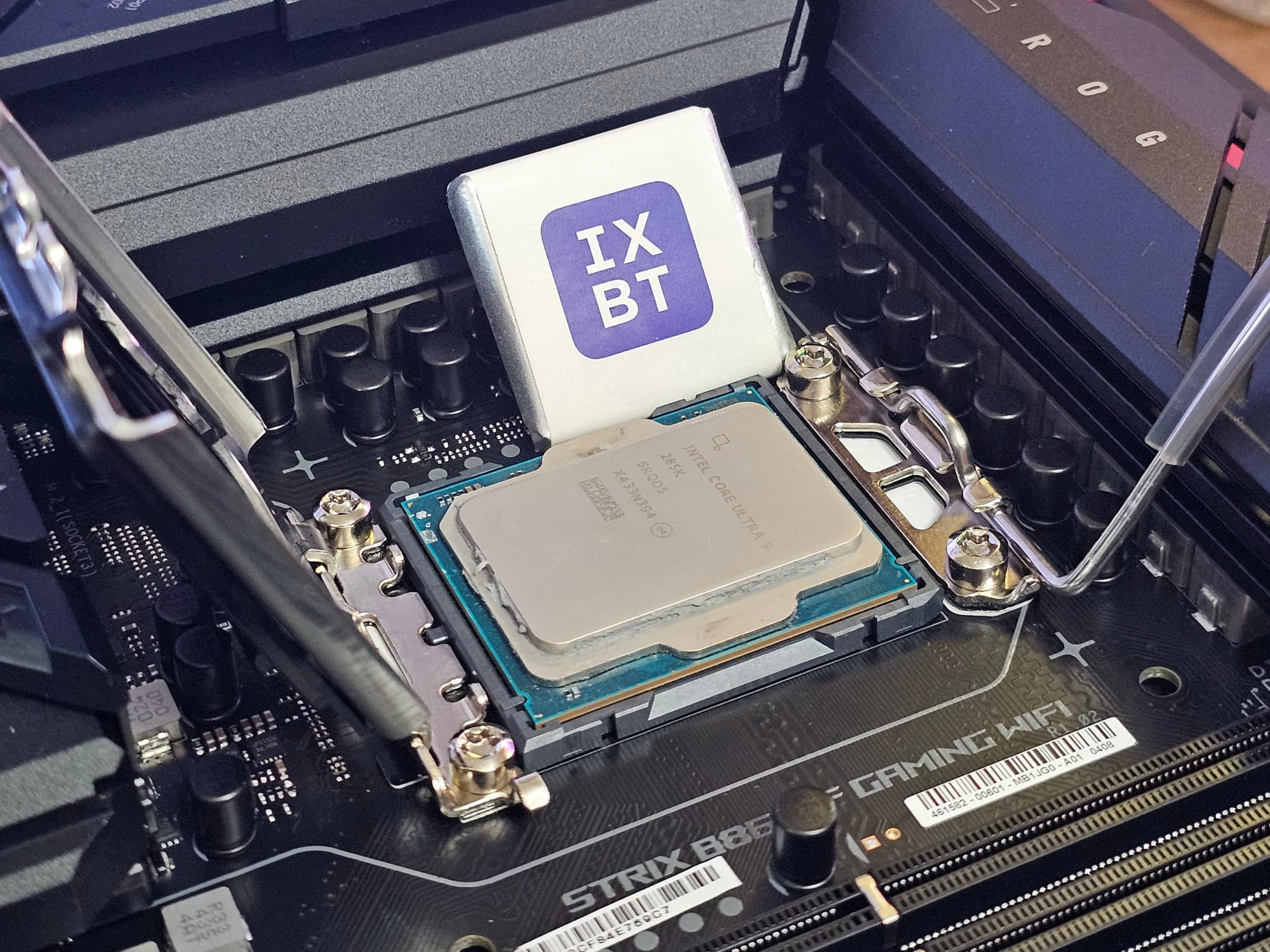

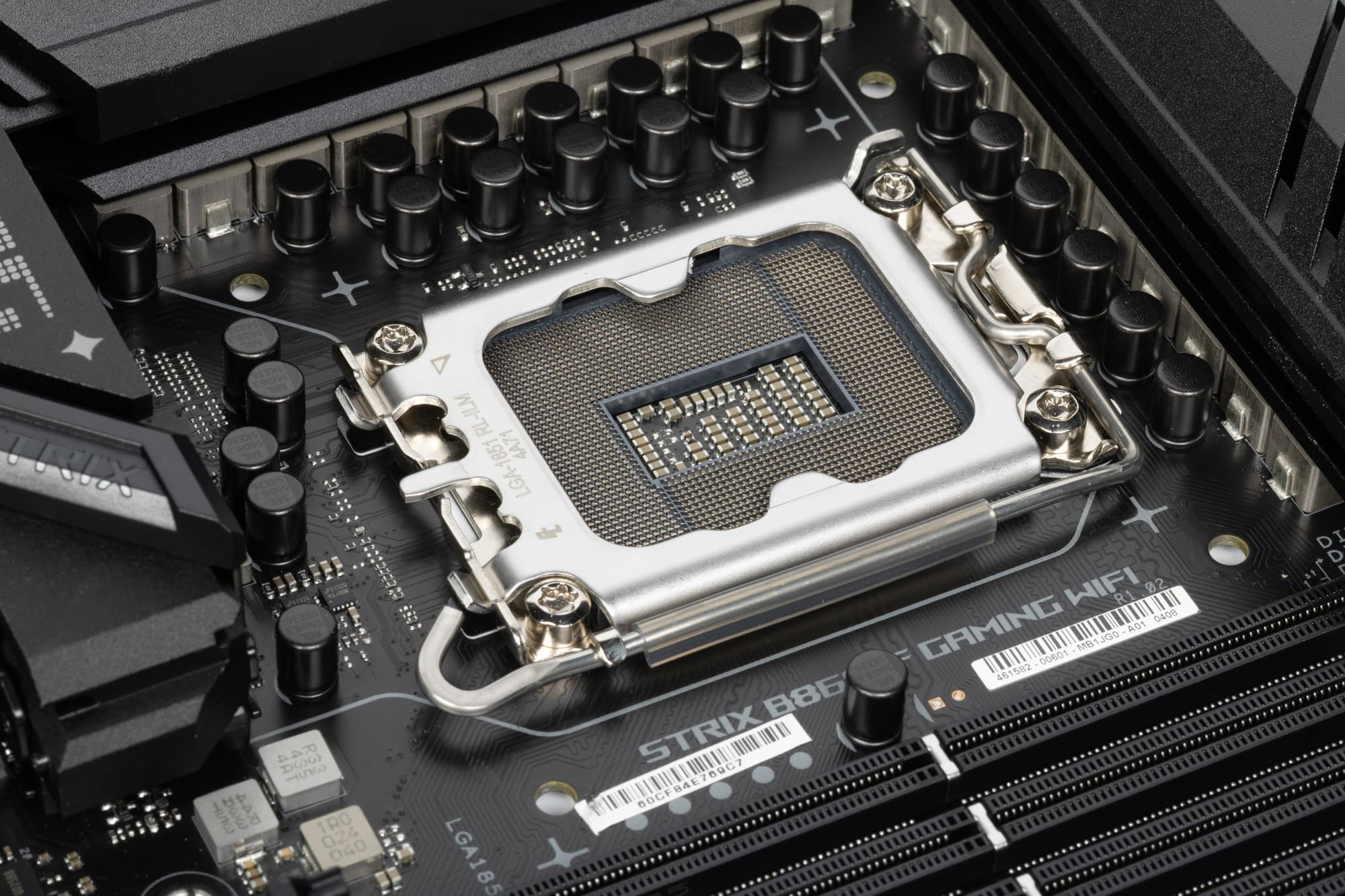

Плата Asus ROG Strix B860-F Gaming WiFi поддерживает процессоры Intel Core Ultra 2xx (включая самые последние версии Plus), выполненные под разъем (сокет) LGA1851.

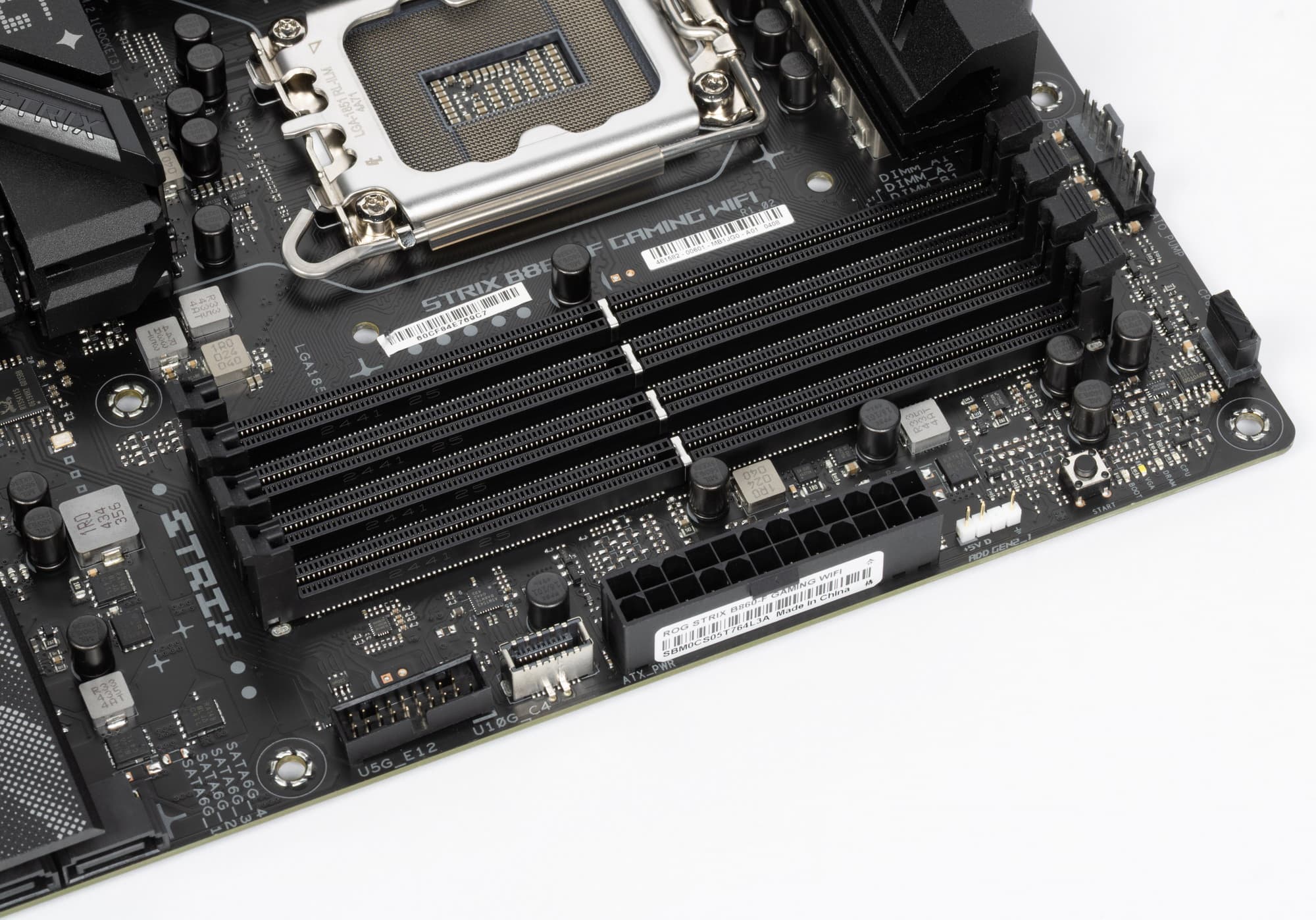

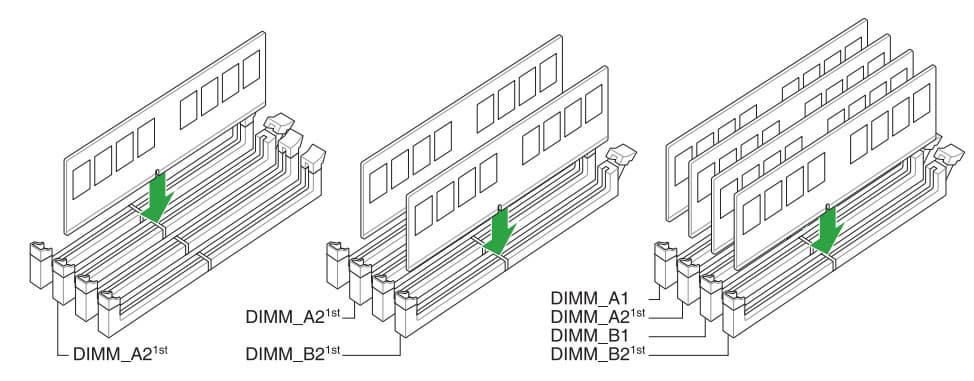

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.
Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 256 ГБ. Могут использоваться модули CUDIMM.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, M.2
Выше мы изучили потенциальные возможности тандема B860+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Линии PCIe

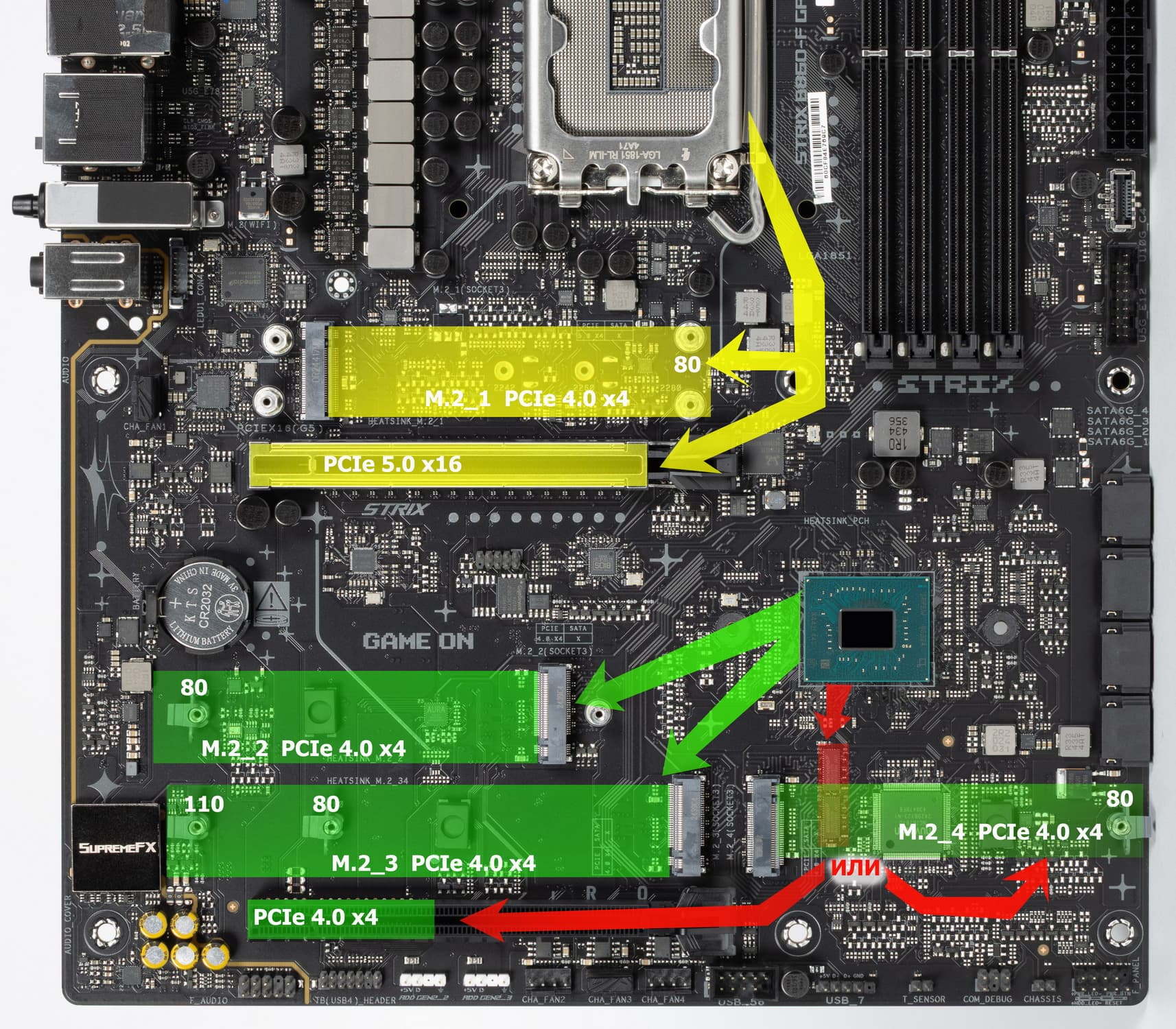

Вначале изучим распределение линий PCIe.

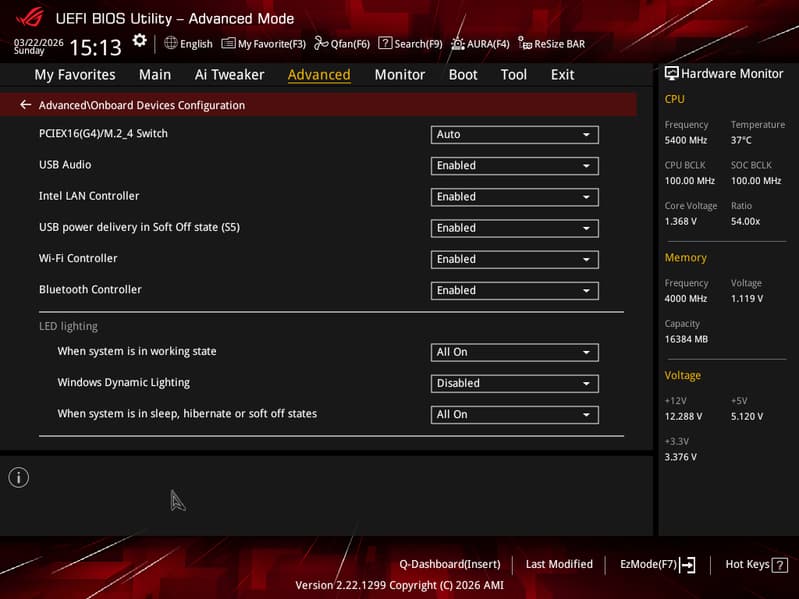

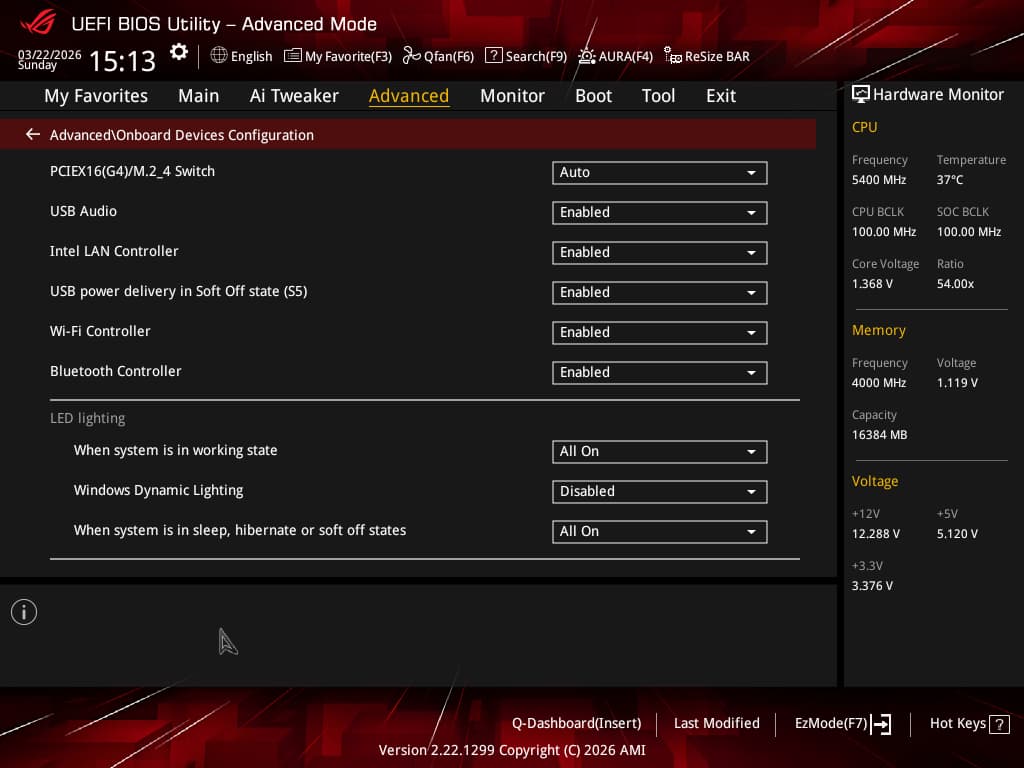

Переключатель: или слот PCIe x16_2 (4 линии PCIe 4.0), или слот M.2_4 (4 линии PCIe 4.0);
Слот M.2_2 (4 линии PCIe 4.0);
Слот M.2_3 (4 линии PCIe 4.0);
Intel i226-V (Ethernet 2.5Gb/s) (1 линия PCIe 4.0);
MediaTek MT7925 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
4 слота SATA 1/2/3/4
14 линий PCIe оказались занятыми, плюс 4 порта SATA. 1 линия USB 2.0 расходуется на поддержку BT, контроллер подсветки и аудиокодек также потребляют по линии USB 2.0. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx на матплатах на базе B860 всего задействовано 20 линий PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2_1. Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1. Так что вариантов переключения линий PCIe 5.0 между слотами нет.
Теперь в целом про слоты PCIe и M.2.
Всего на плате есть 2 слота PCIe: все слоты в форм-факторе x16 («длинные»): слот PCIe x16_1 (для видеокарт или других устройств), PCIe x16_2 слот (фактически имеющий 4 линии PCIe 4.0). Последний делит ресурсы (4 линии PCIe 4.0 от B860) со слотом M.2_4 (они работают взаимоисключая друг друга).

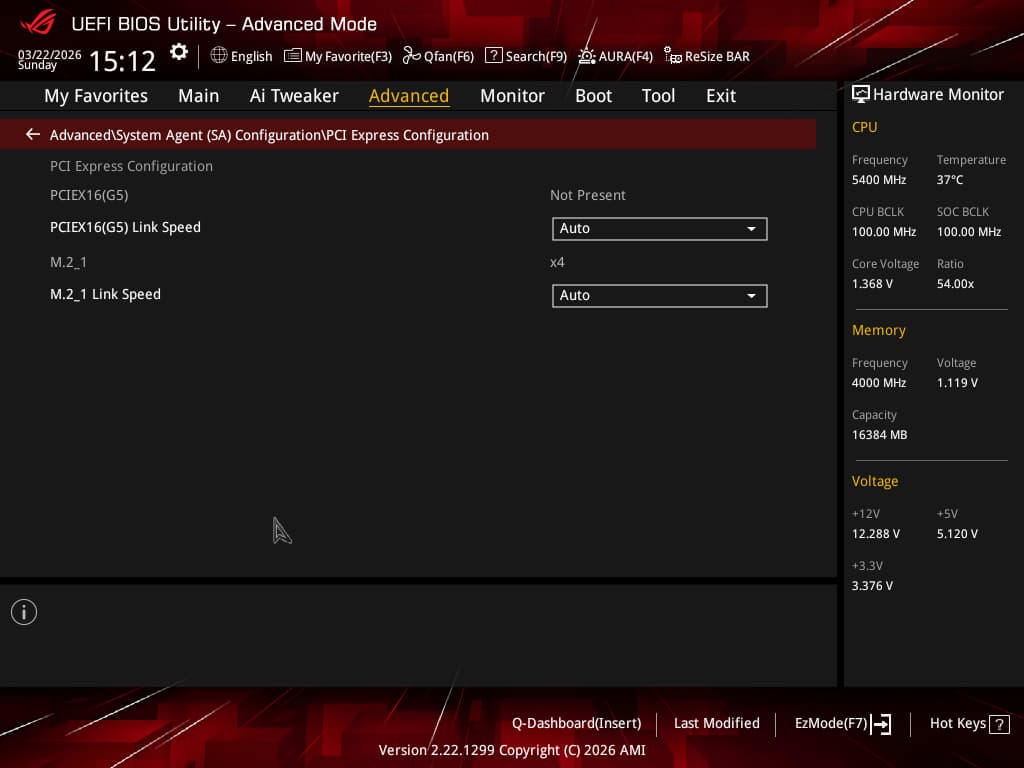

Как видим, перераспределение линий PCIe 4.0 на этой материнке имеется, поэтому задействованы мультиплексоры ASMedia.

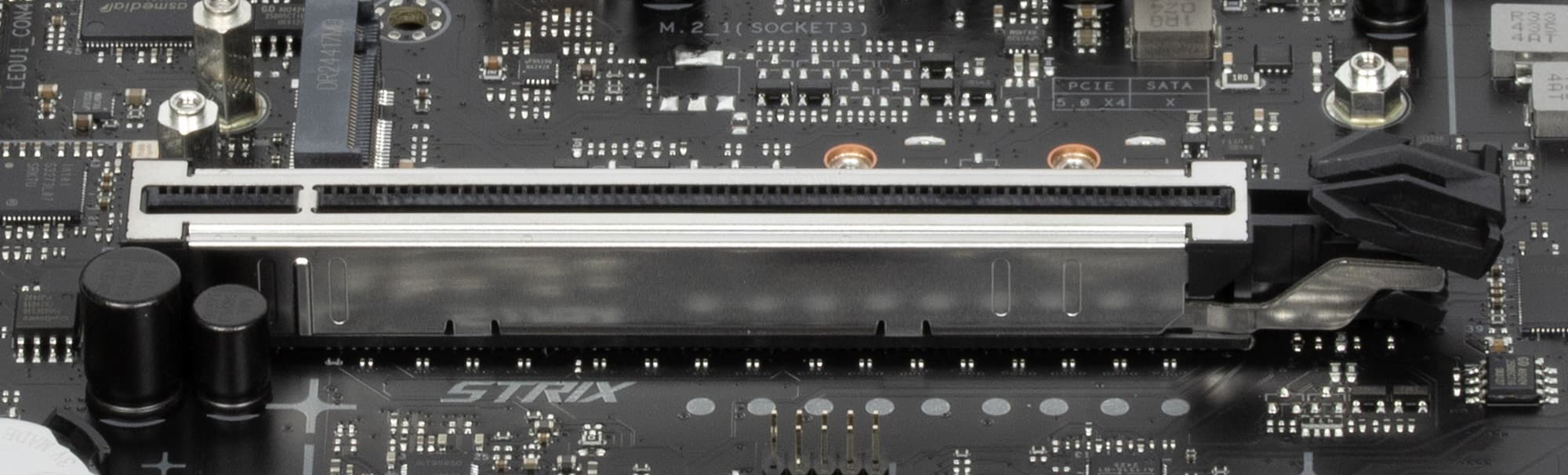

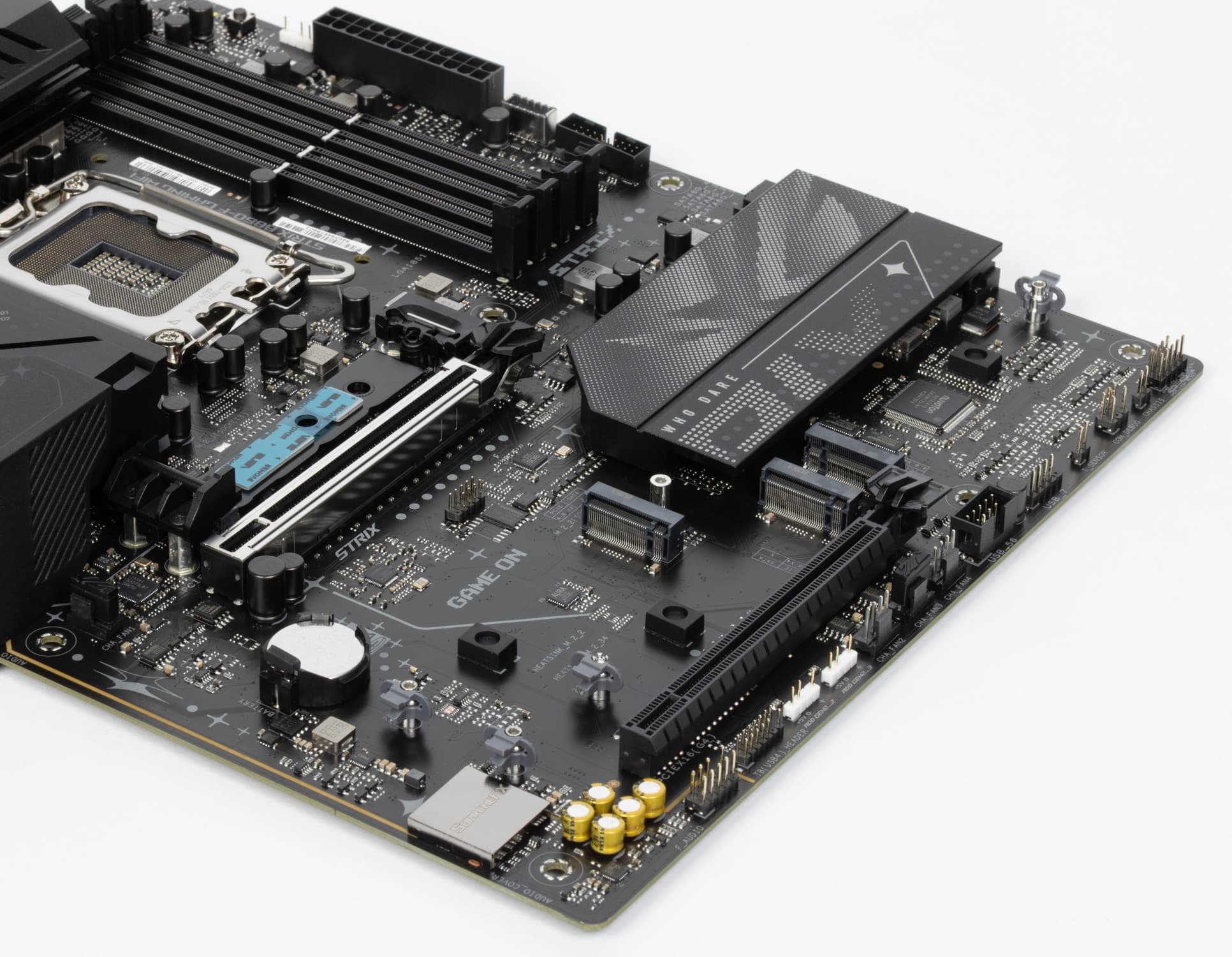

Слот PCIe x16_1 имеет металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.

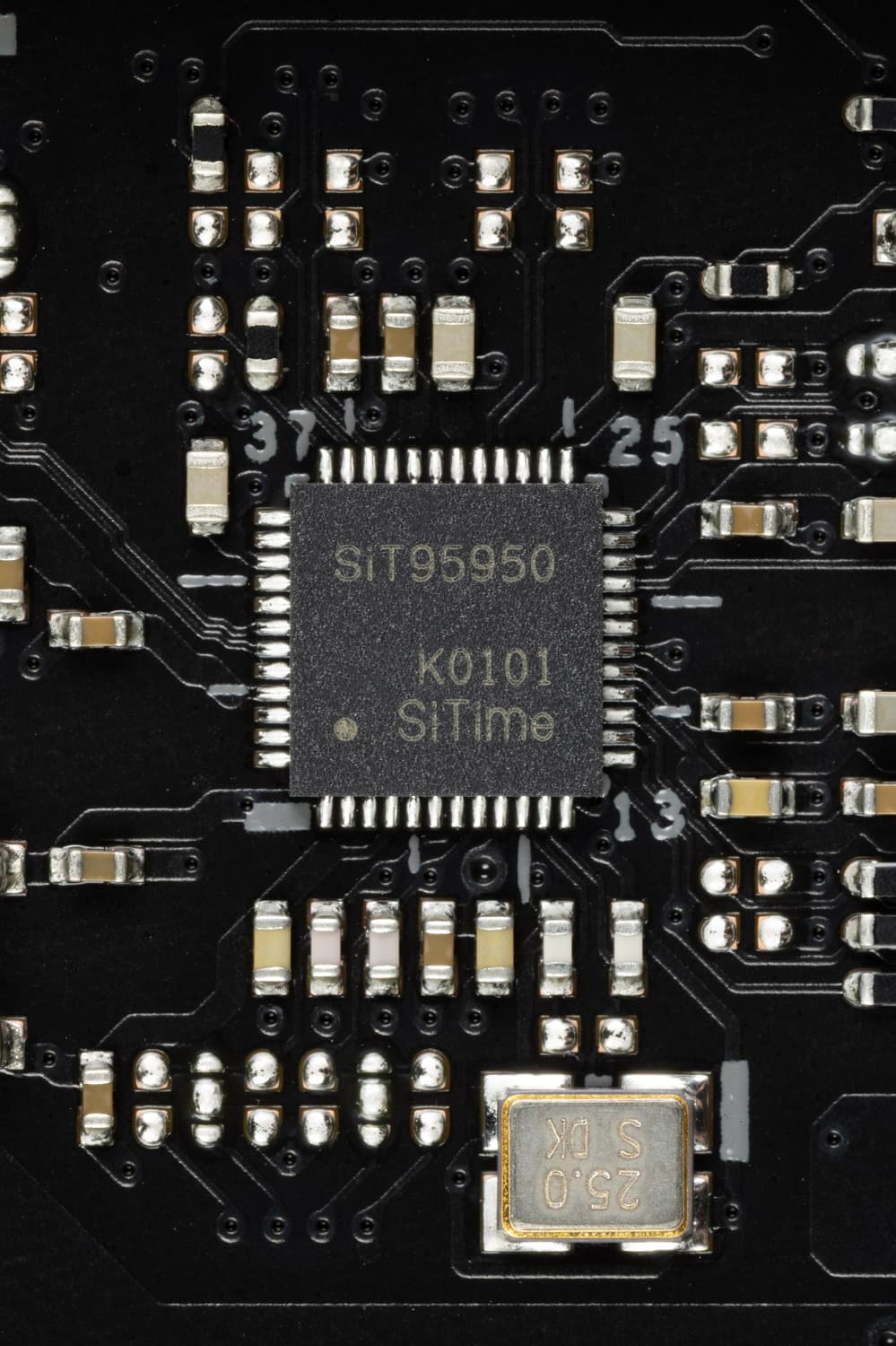

Усилителей (ре-драйверов) шин PCIe 4.0/5.0 нет, а вот внешний тактовый генератор имеется (производства SiTime).
Накопители

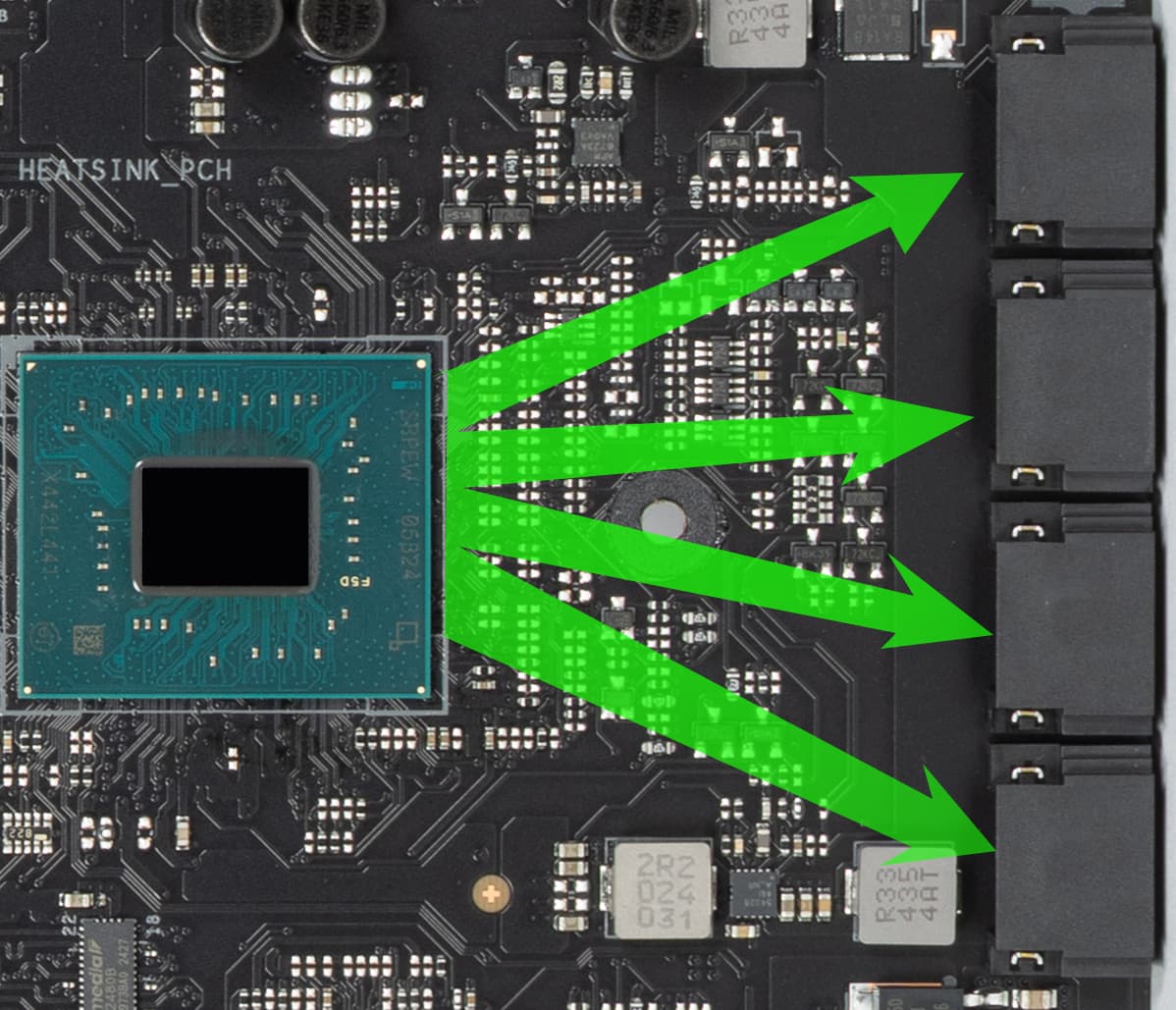

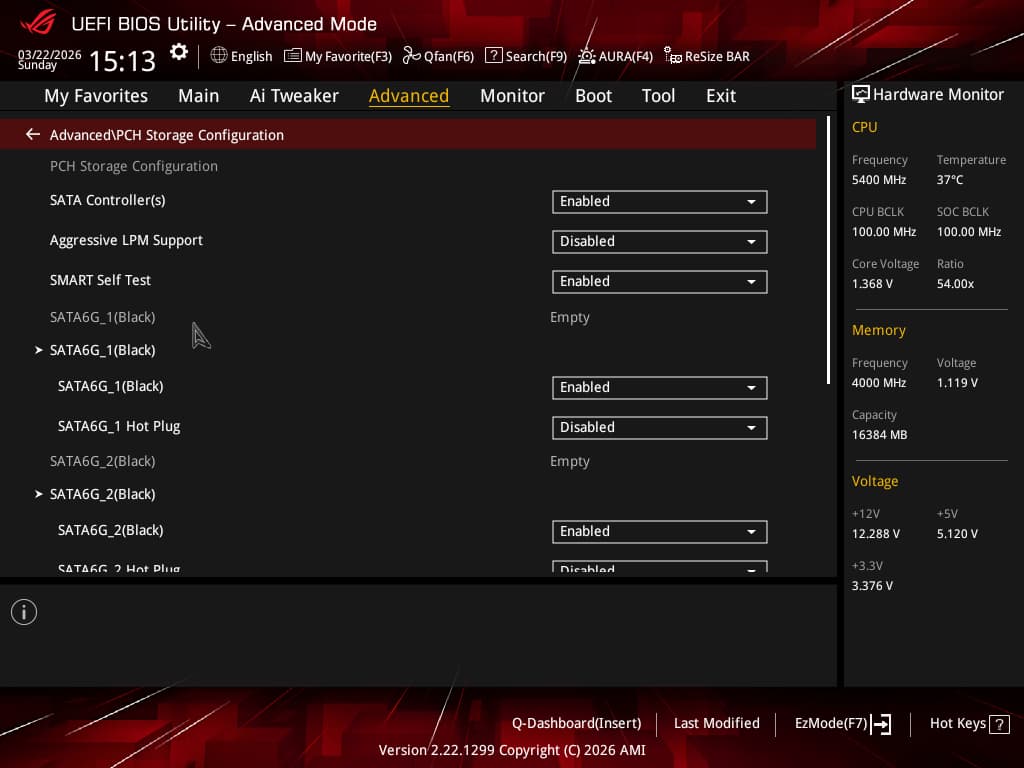

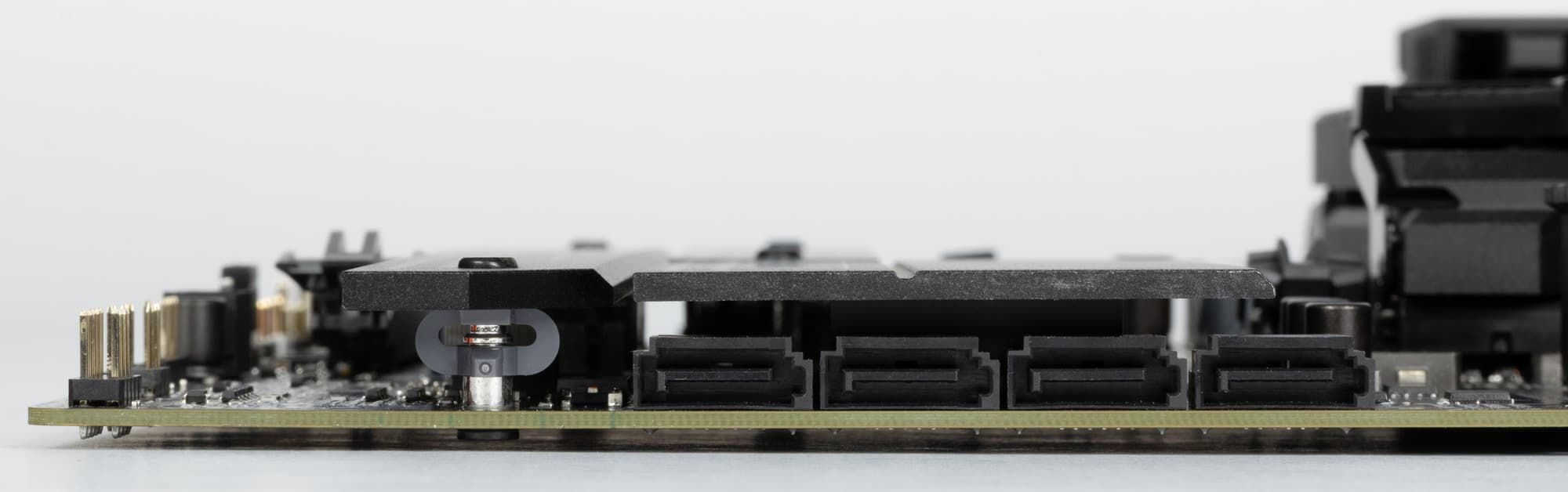

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет B860. Порты размещены в нижнем углу матплаты, ориентированы горизонтально.
Материнская плата имеет 4 гнезда форм-фактора М.2.
Второй, третий и четвертый слоты M.2 (M.2_2/3/4) получают данные от чипсета B860, а первый — от CPU, при этом M.2_1 получает PCIe 5.0, а остальные – PCIe 4.0. Все слоты M.2 работают с модулями только с PCIe интерфейсом. Все слоты M.2 поддерживают модули с размером 2280, при этом слот M.2_1 также поддерживает размеры 2242/2260, а слот M.2_3 поддерживает также 22110.

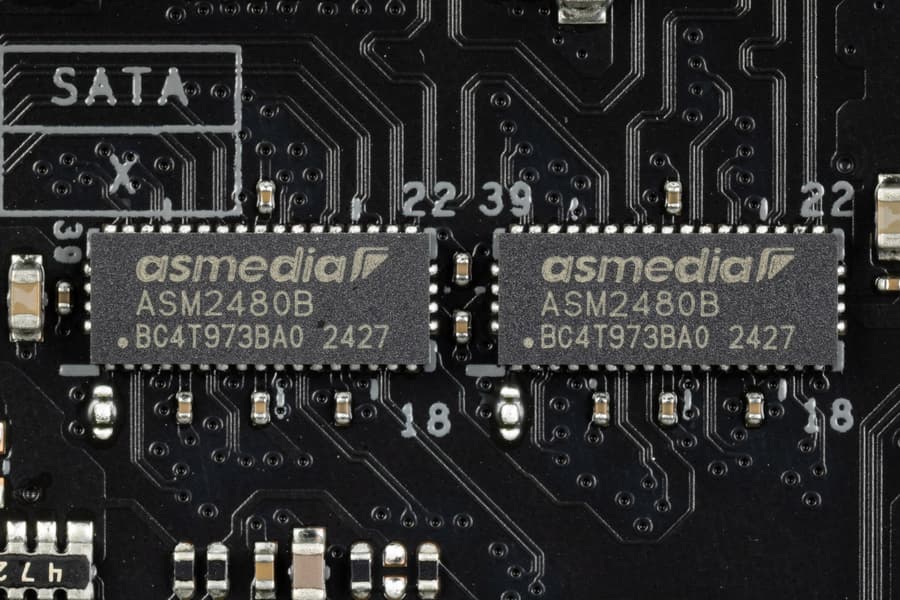

Снова надо отметить, что слот M.2_4 делит ресурсы со слотом PCIe x16_2.

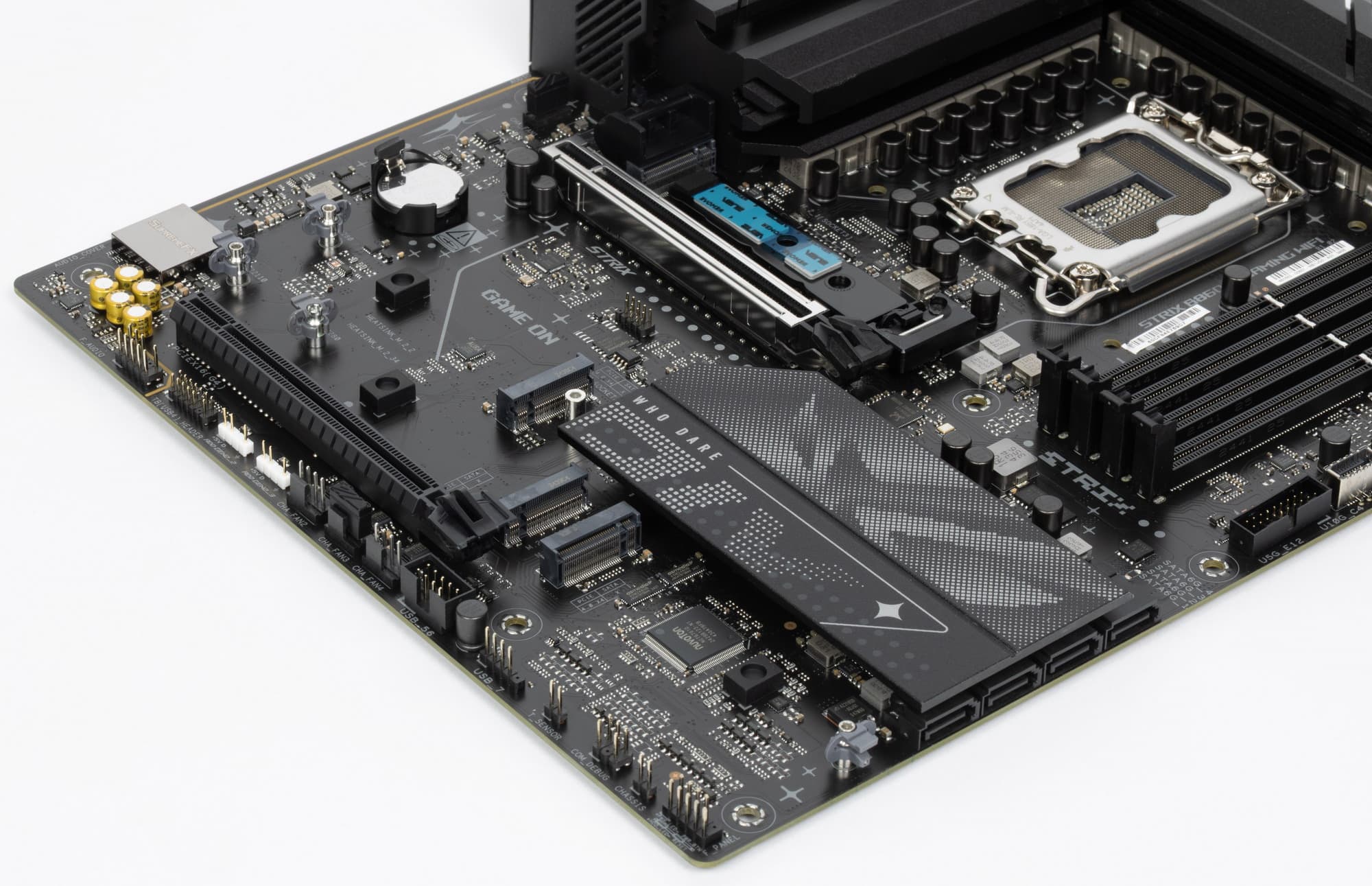

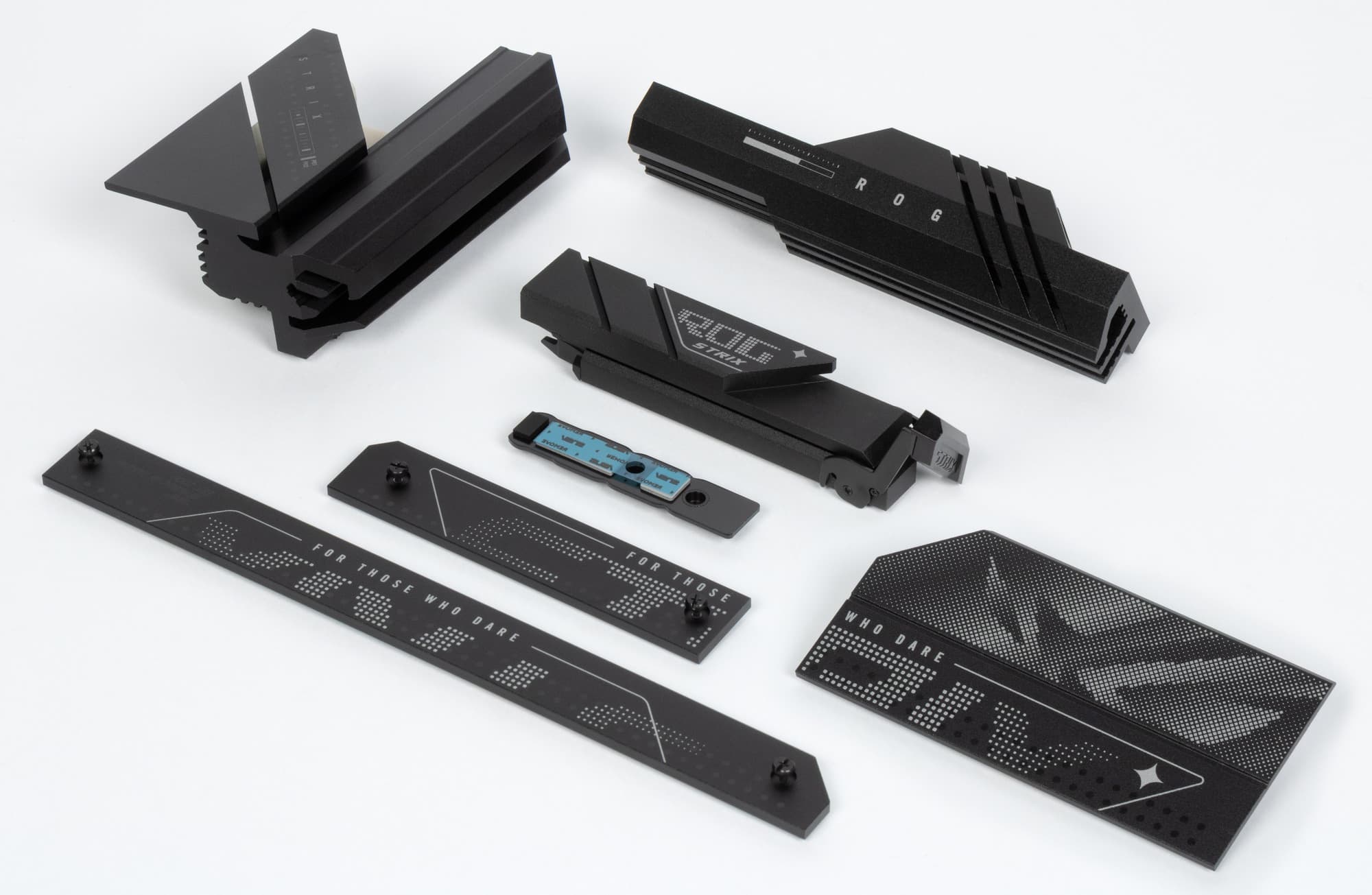

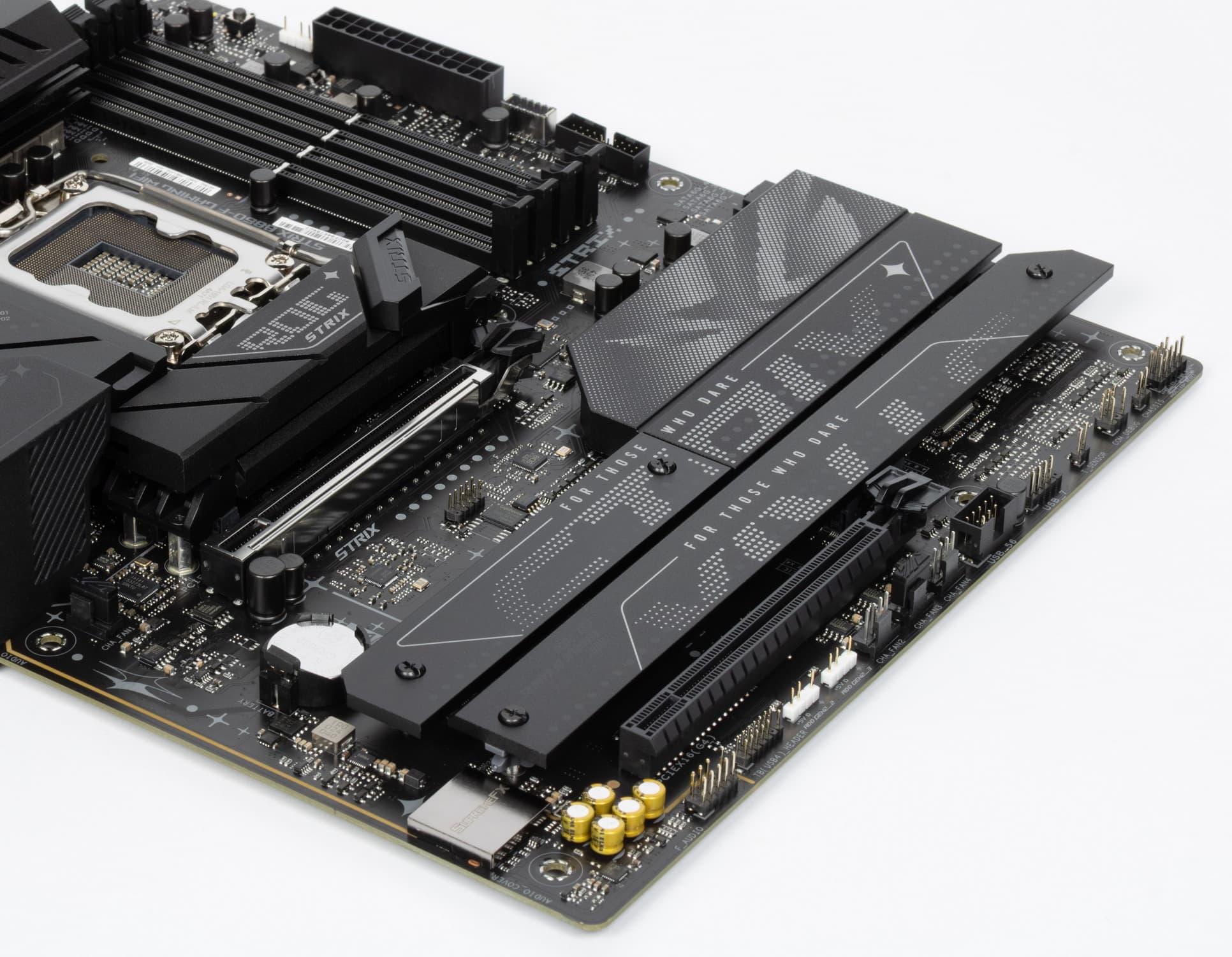

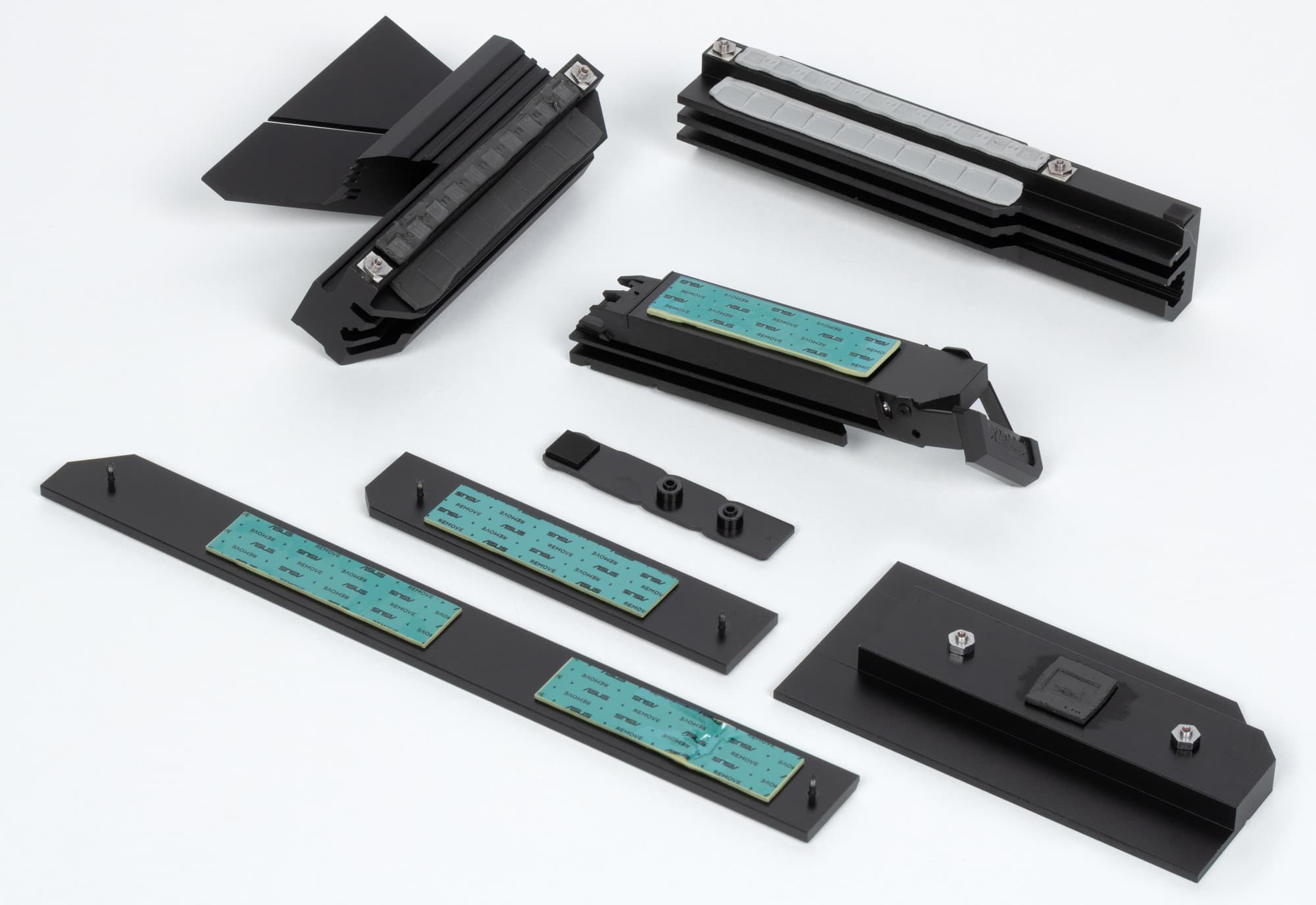

Все слоты M.2 имеют штатное охлаждение. Слоты M.2_1 и M.2_2 имеют персональные радиаторы, а остальные – общий. Радиатор у M.2_1 более массивный и крепится без винтов с помощью откидного замка.
У этого же слота имеется еще радиатор для охлаждения тыльной стороны модуля SSD. При этом крепление модуля в слоте производится с помощью фирменных технологий Q-Slide и Q-Latch.

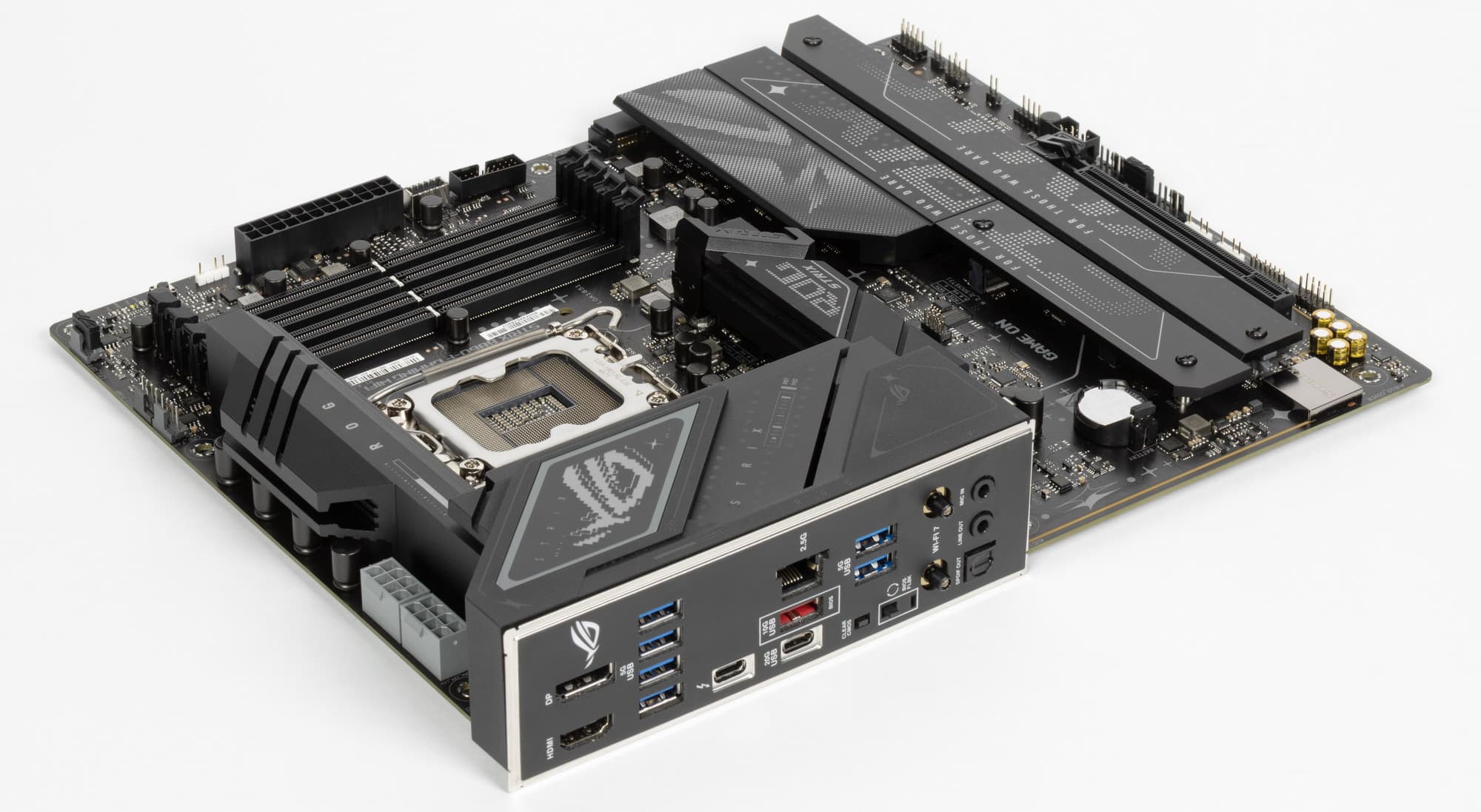

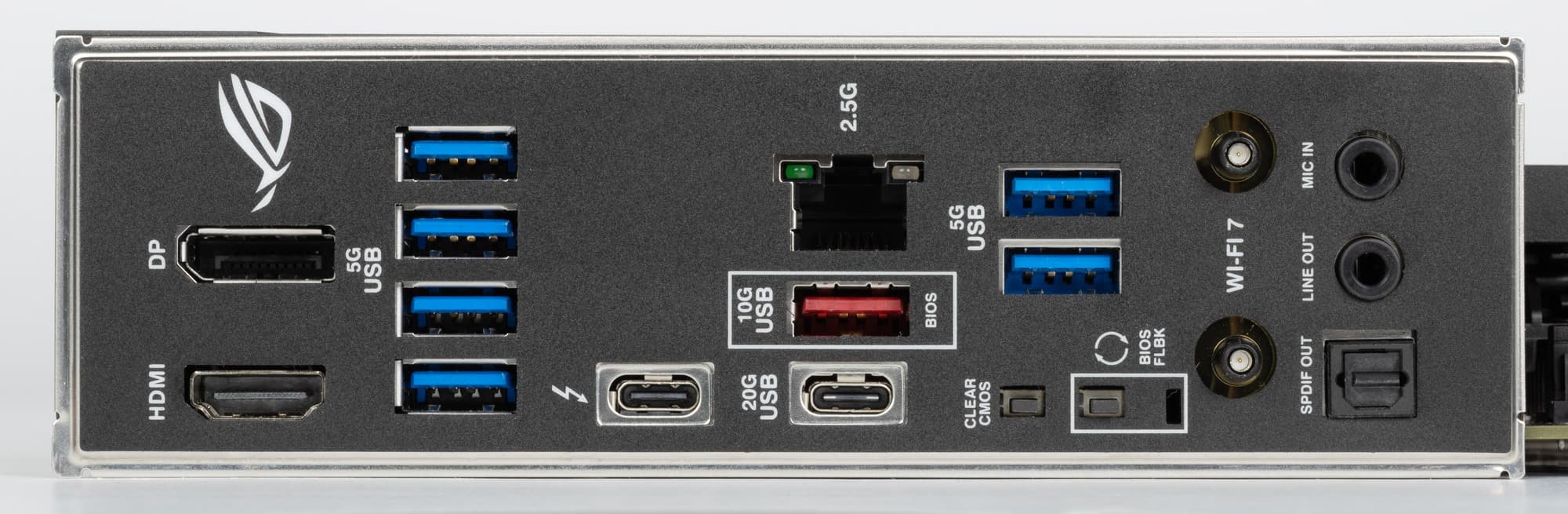

Большинство портов выведено на заднюю панель матплаты.
Мы знаем, что чипсет B860 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.
Также мы помним и про 14 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 14 линий PCIe 4.0 + 4 порта SATA).
И что мы имеем? Всего на материнской плате — 15 портов USB:
1 порт USB4 реализован через CPU (Thunderbolt4) и представлен на задней панели портом Type-C ;
1 порт USB 3.2 Gen2x2: реализован через B860 и представлен на задней панели портом Type-C;
2 порта USB 3.2 Gen2: все реализованы через B860, и один представлены на задней панели портом Type-A (красного цвета); второй представлен внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса);

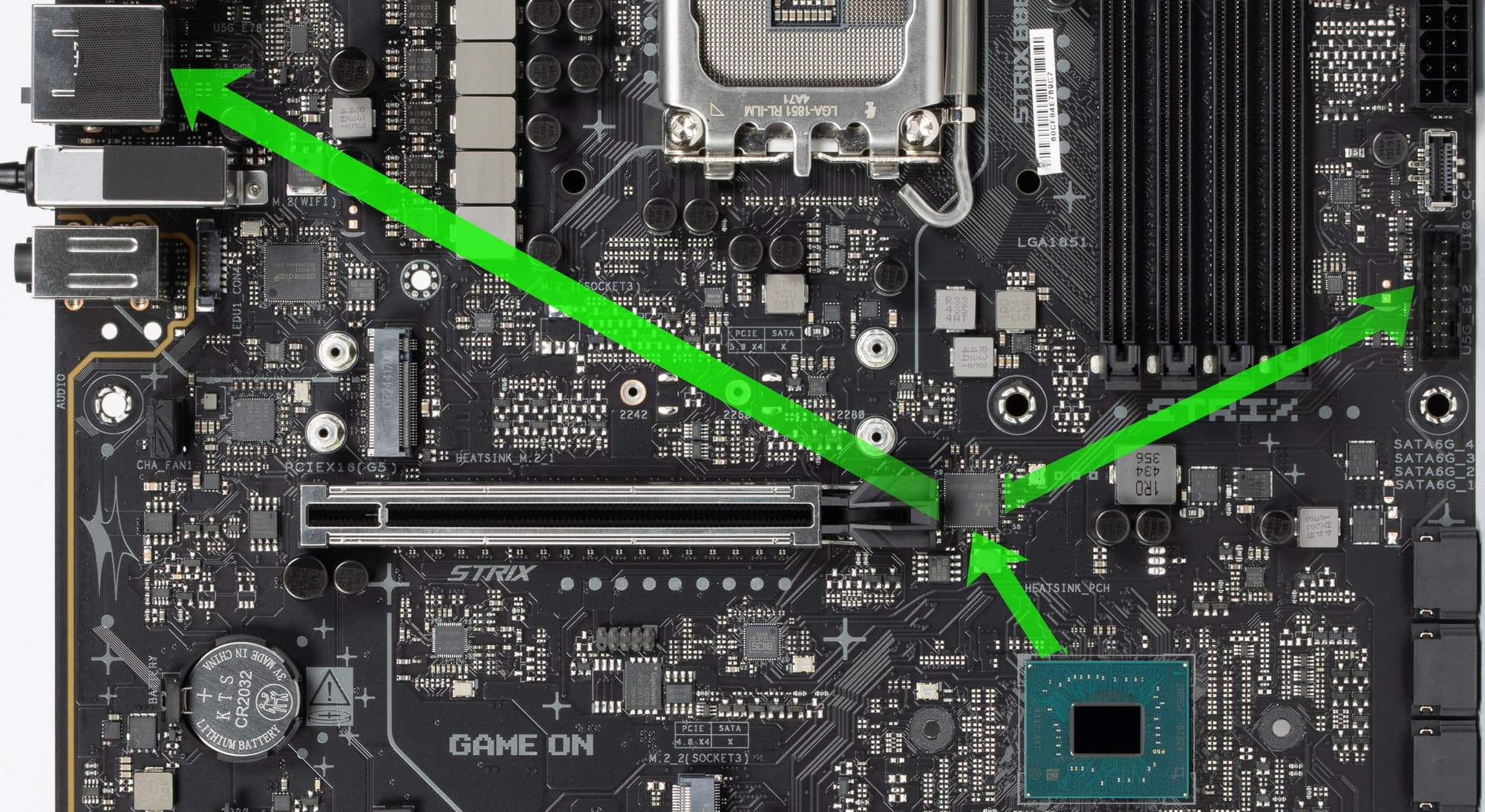

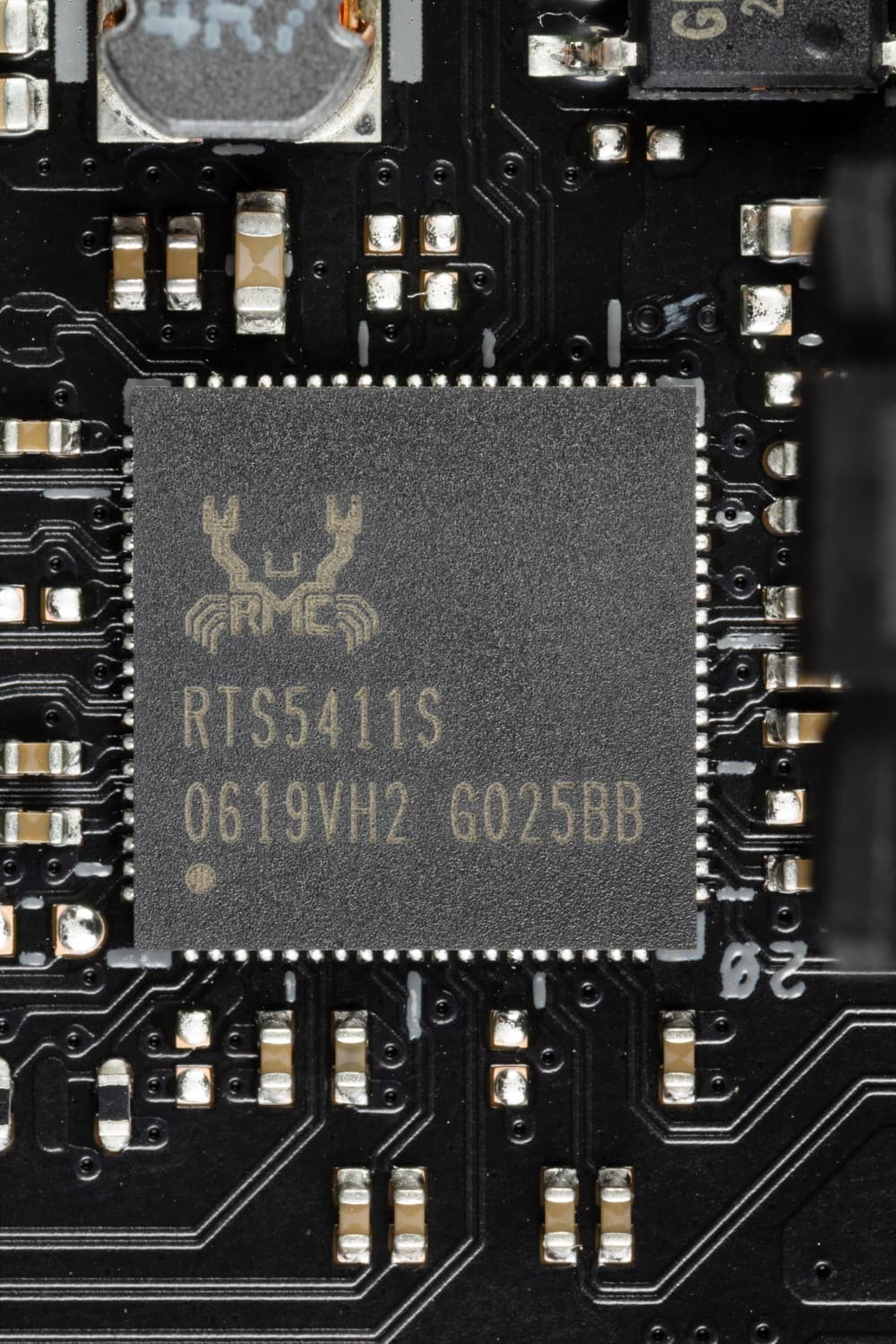

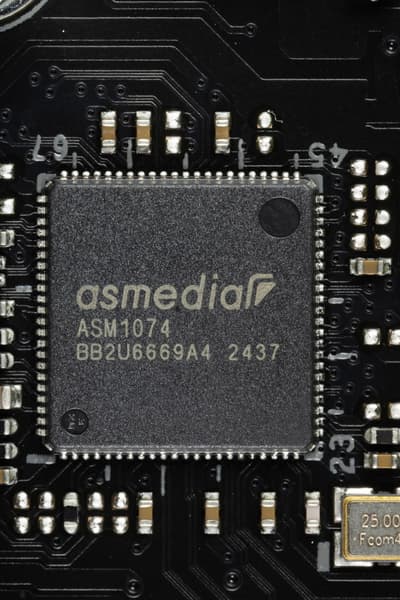

8 портов USB 3.2 Gen1: 4 реализованы через контроллер Realtek RTS5411 (на него потрачена 1 линия USB 3.2 Gen1 от B860) и 2 из них представлены внутренним разъемом на материнской плате на 2 порта; еще 2 представлены на задней панели портами Type-A (синего цвета); остальные 4 реализованы через контроллер ASMedia ASM1074 (на него потрачена 1 линия USB 3.2 Gen1 от B860) и представлены на задней панели портами Type-A (синего цвета);

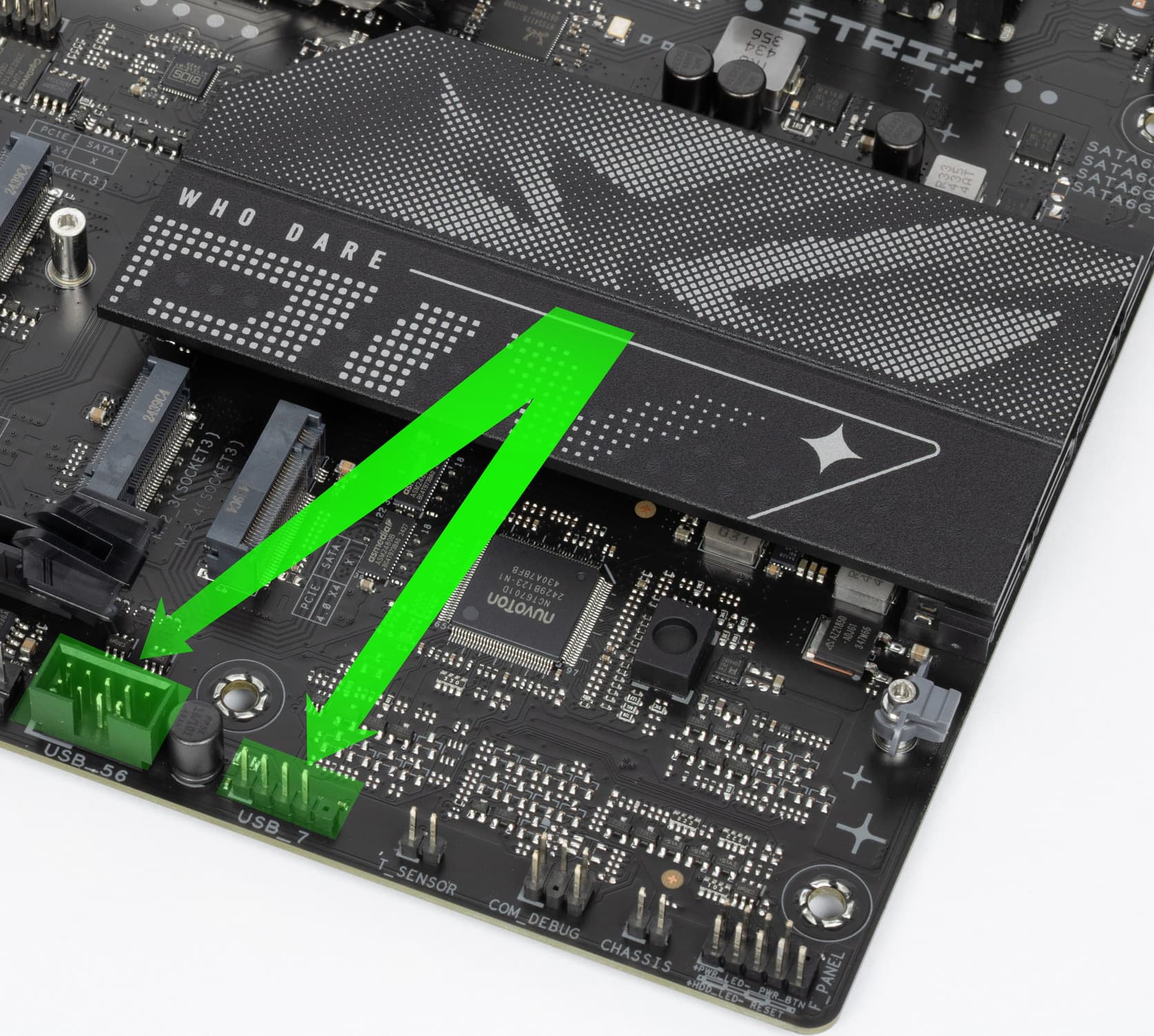

3 порта USB 2.0/1.1: все реализованы через B860 и представлены двумя внутренними разъемами (один на 2 порта, второй на 1 порт)
От B860 используют USB 2.0 линии 3 контроллера:
Aura (контроллер управления разъемами подсветки);
Bluetooth (MediaTek MT7925);
Realtek ALC4080 (аудиокодек)
В целом через чипсет B860 реализовано высокоскоростных портов USB:
выделенный USB 3.2 Gen2x2 не в счет, так как реализован засчет двух Gen2;
+ 2 выделенных USB 3.2 Gen2;
+ 2 линии USB 3.2 Gen2 для поддержки USB 3.2 Gen2x2;
+ 2 линии USB 3.2 Gen1 для поддержки хабов ASM1074 и RTS5411
= 6 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 6 портов USB 2.0 также занято. Плюс 3 выделенных порта USB 2.0 и 3 порта USB 2.0 на обеспечение контроллеров. Всего 12 USB 2.0 портов реализовано.
Ну и 18 линий PCIe, выделенных на поддержку иной периферии (14 HSIO + 4 порта SATA).
Итого у B860 в данном случае реализовано 20 высокоскоростных портов из 24.

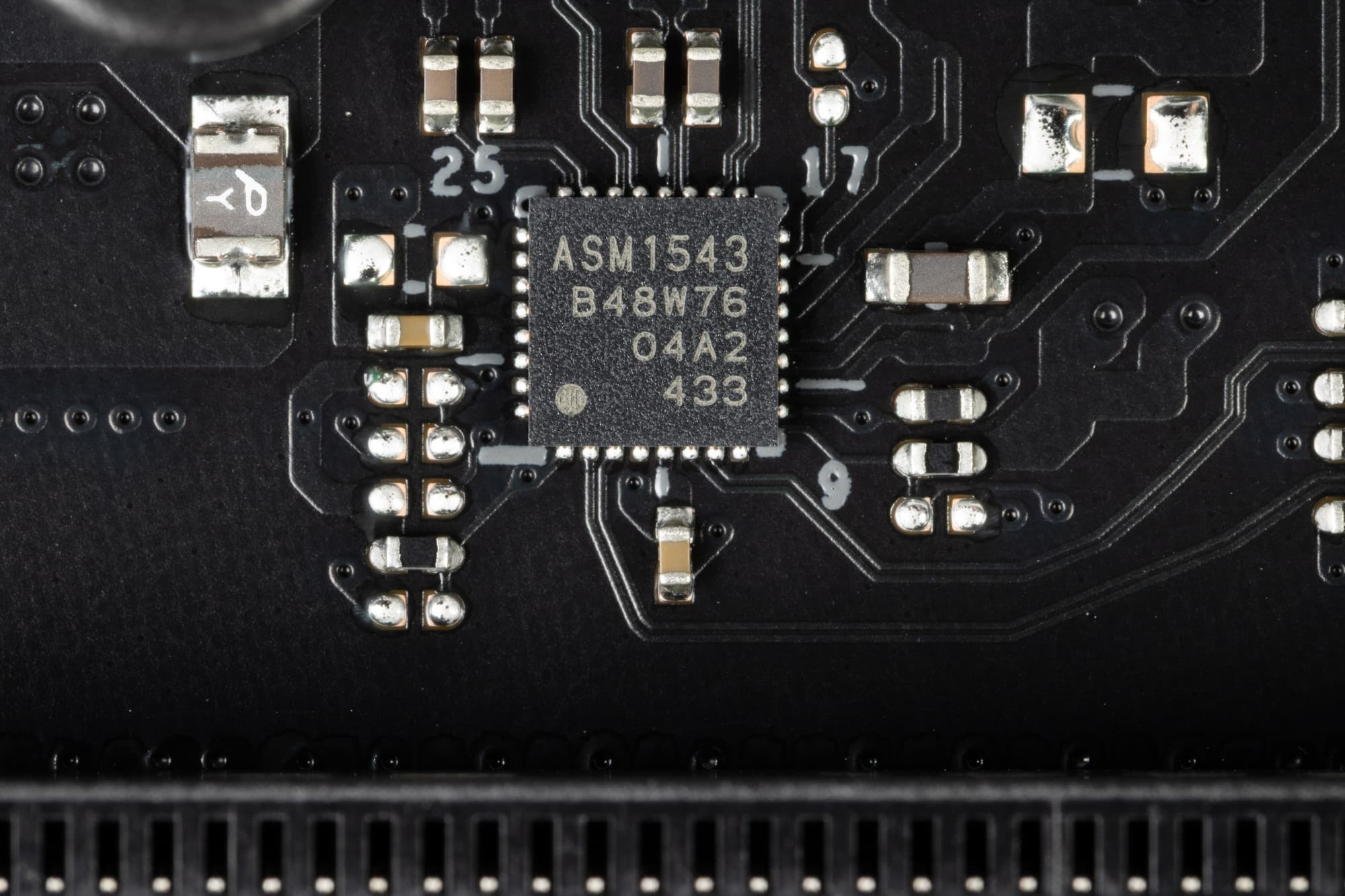

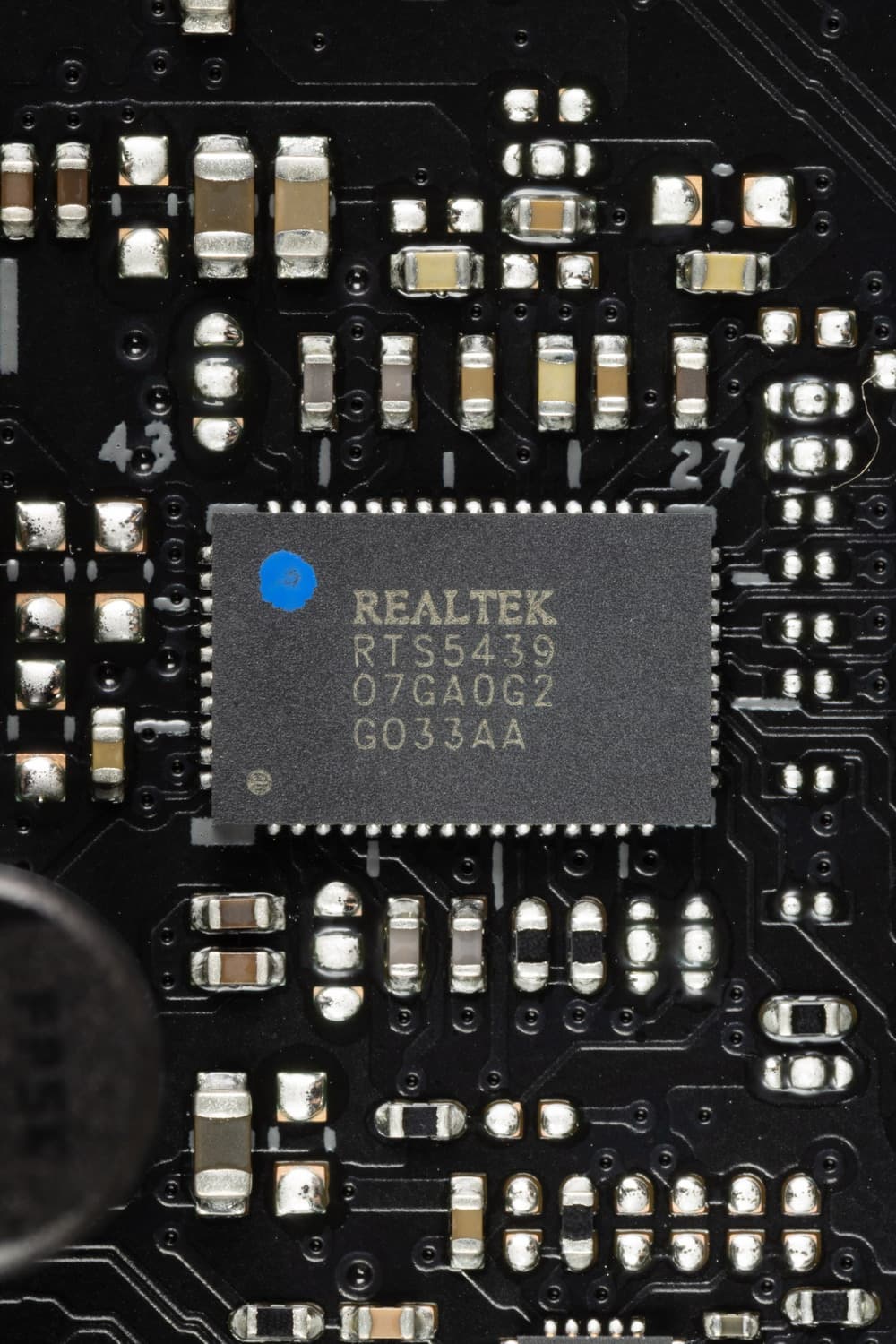

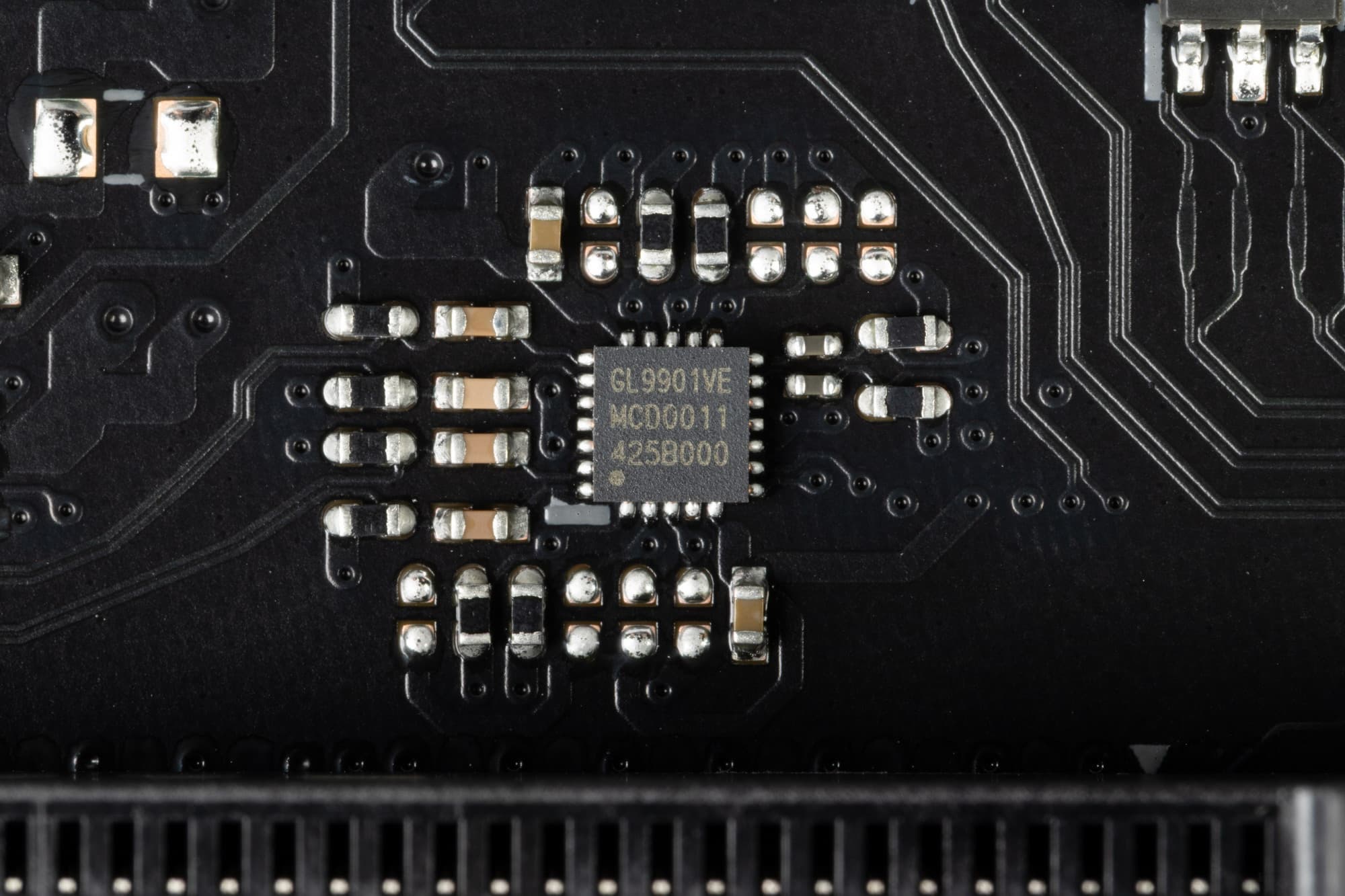

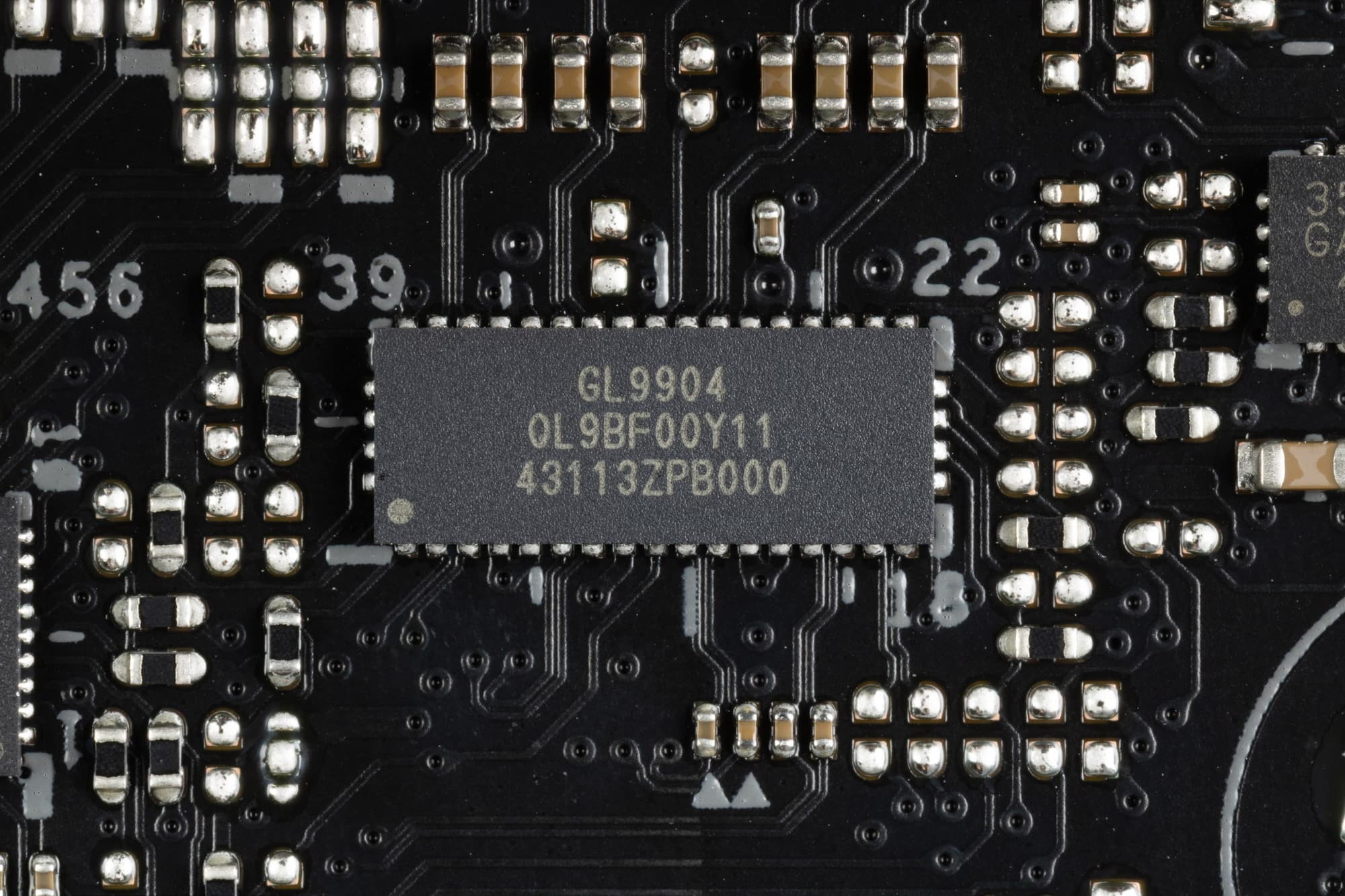

USB порты 3.2 Gen2 и USB 3.2 Gen2x2 Type-C на задней панели оснащены ре-драйверами и контроллерами для обеспечения гарантированного вольтажа для возможности быстрой зарядки мобильных гаджетов. Также и внутренний порт Type-C оснащен ре-драйвером.
Следует обратить особое внимание на поддержку USB4, которая на платформе Intel LGA1851 реализована через Thunderbolt 4, аппаратно встроенный в CPU.

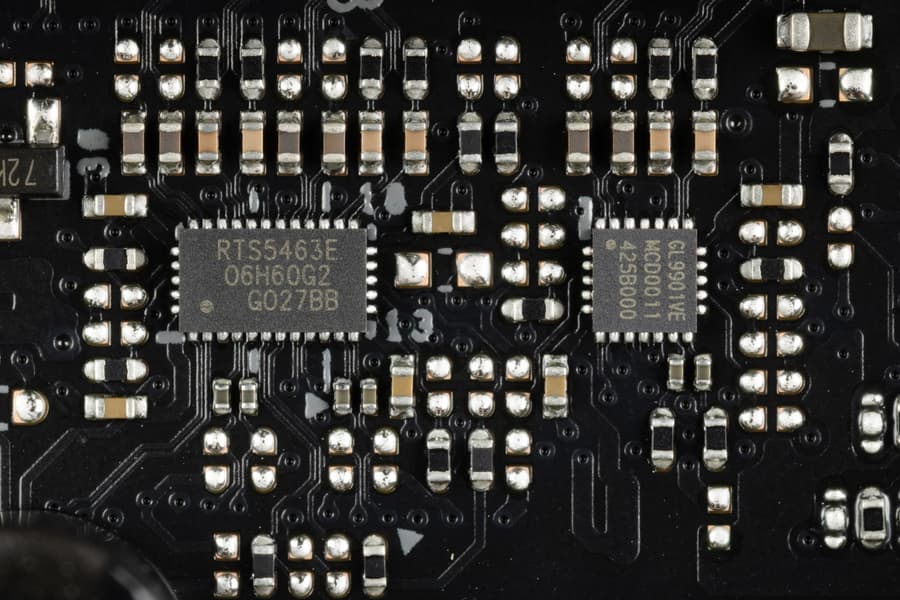

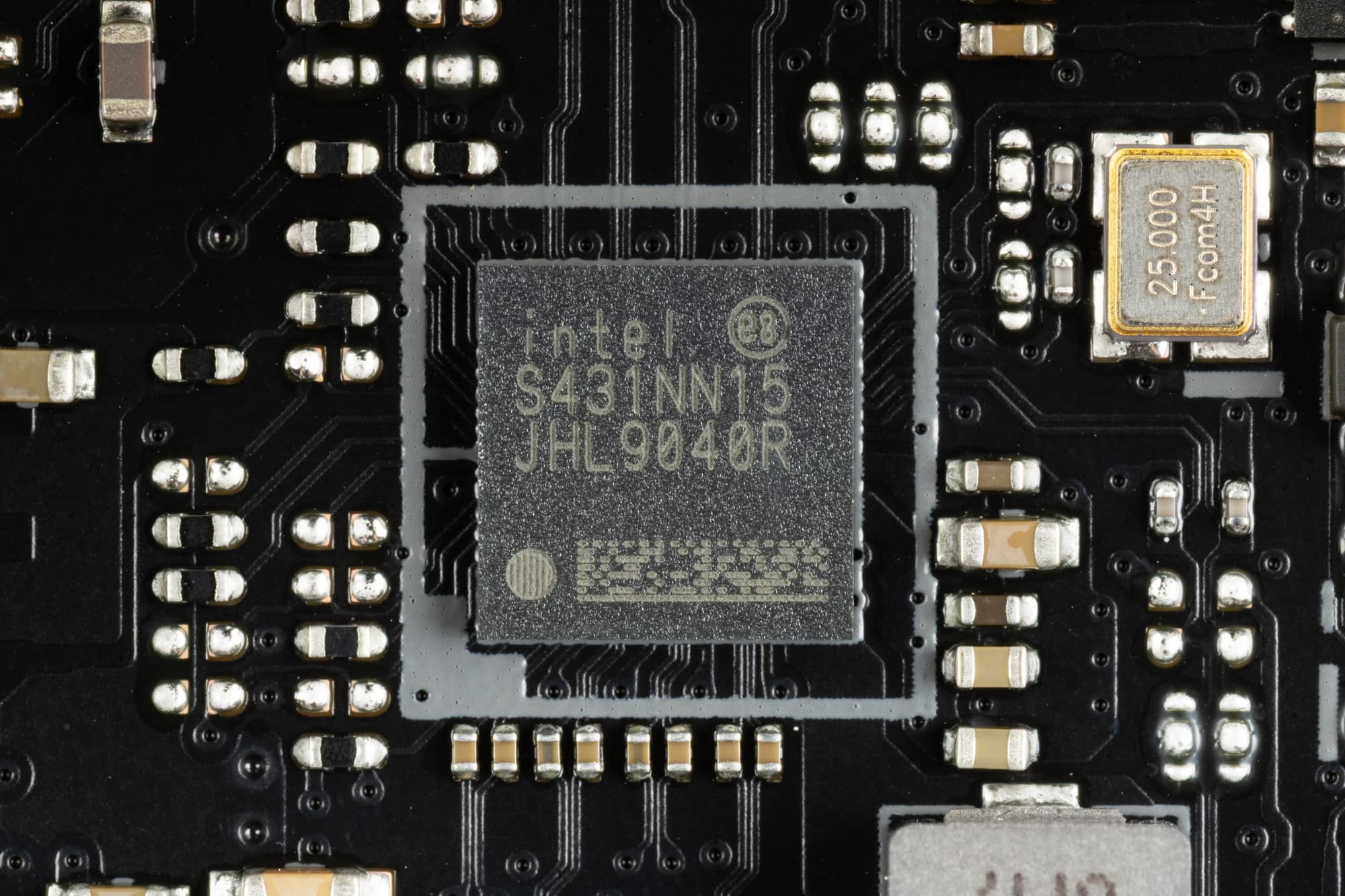

Для устойчивой скоростной передачи по протоколам USB4/TB4 на матплате имеется усилитель (ре-драйвер) от той же компании Intel. Реализован 1 порт Type-C на задней панели.
Сетевые интерфейсы

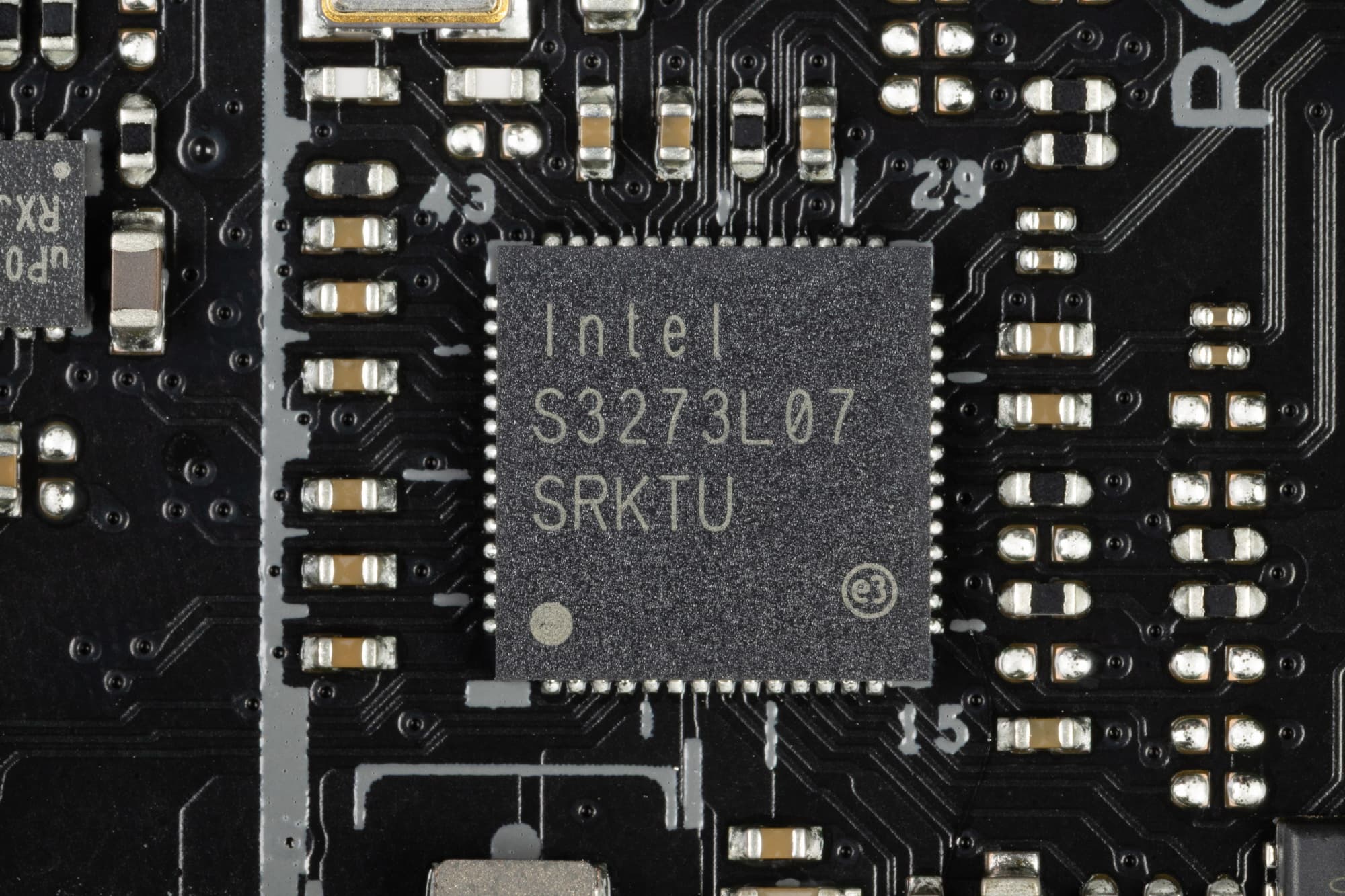

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Intel i226-V, способный работать по стандарту 2,5 Гбит/с.

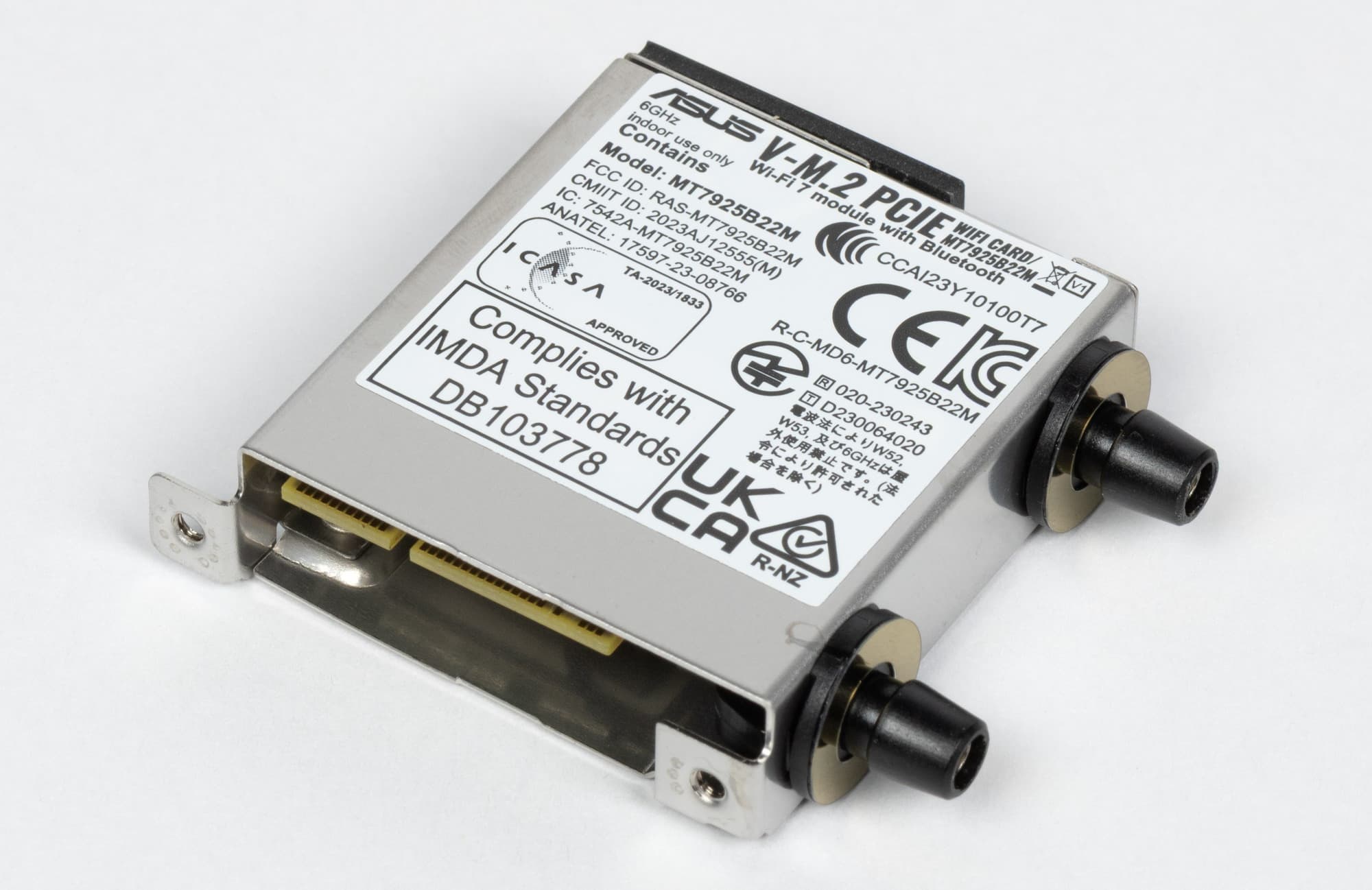

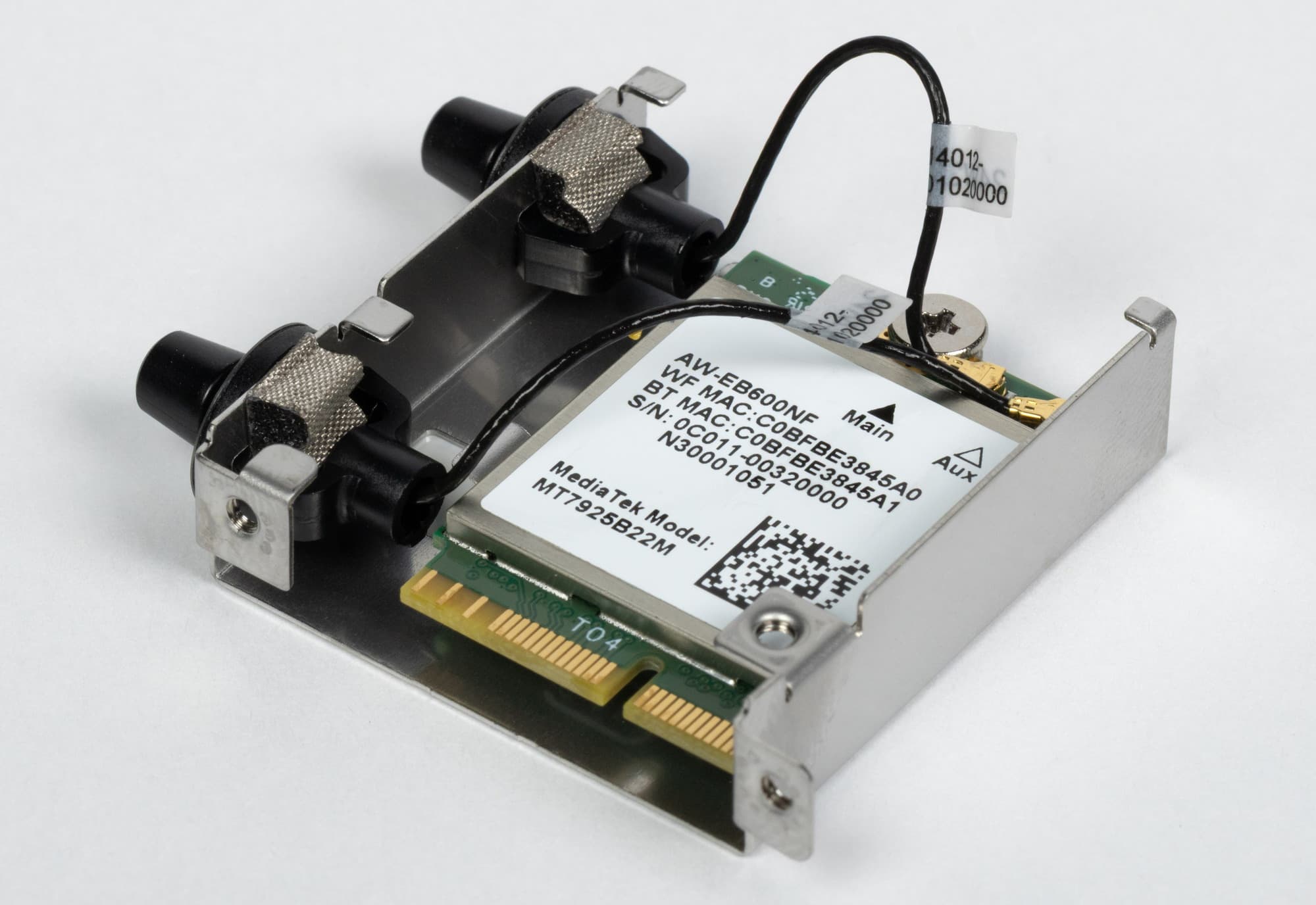

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7925, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

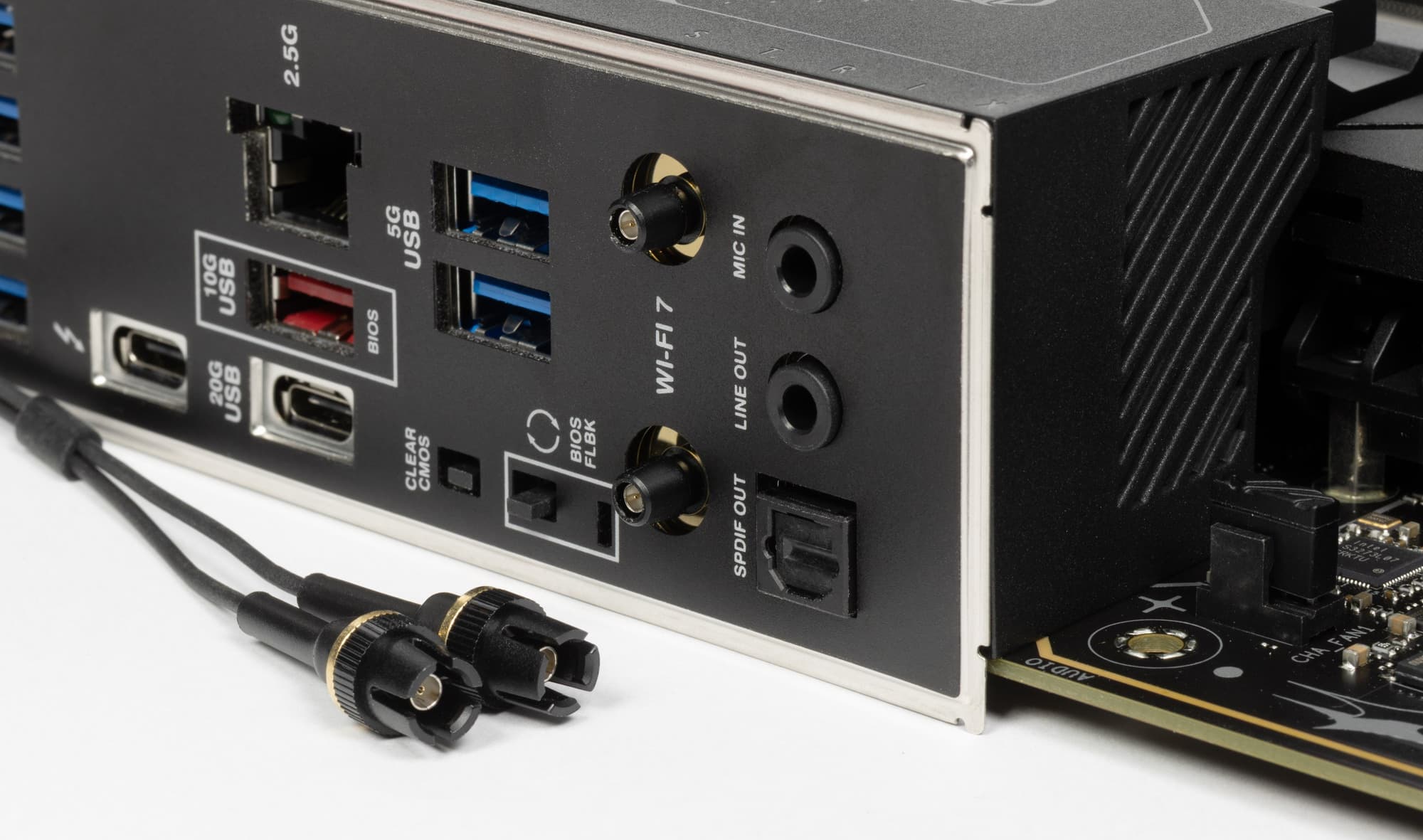

Отметим способ крепления антенн к задней панели портов без прикручивания (даже если имеется резьба для их привинчивания), надо просто вставить в разъемы на матплате.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Гнезда для вентиляторов, ввод-вывод

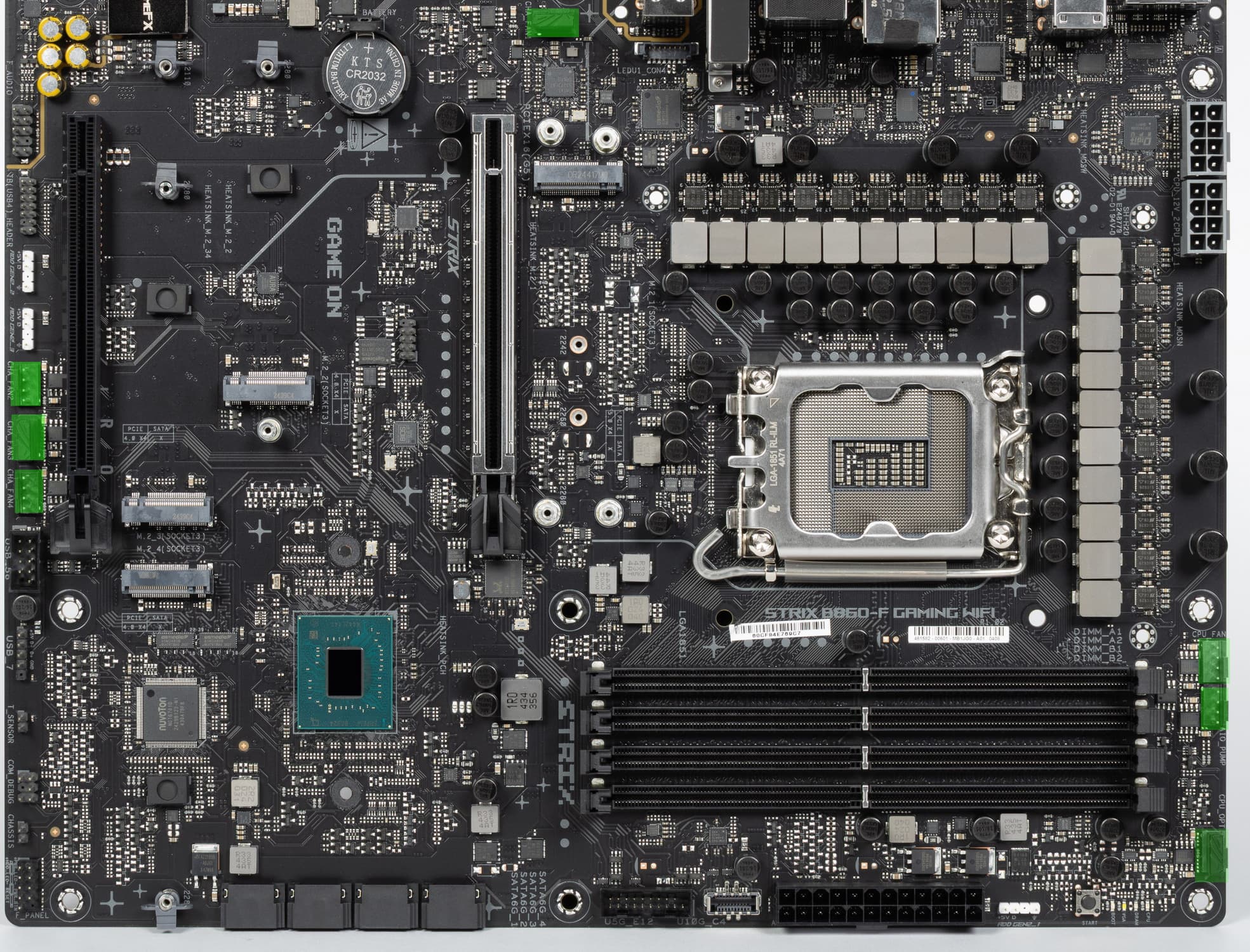

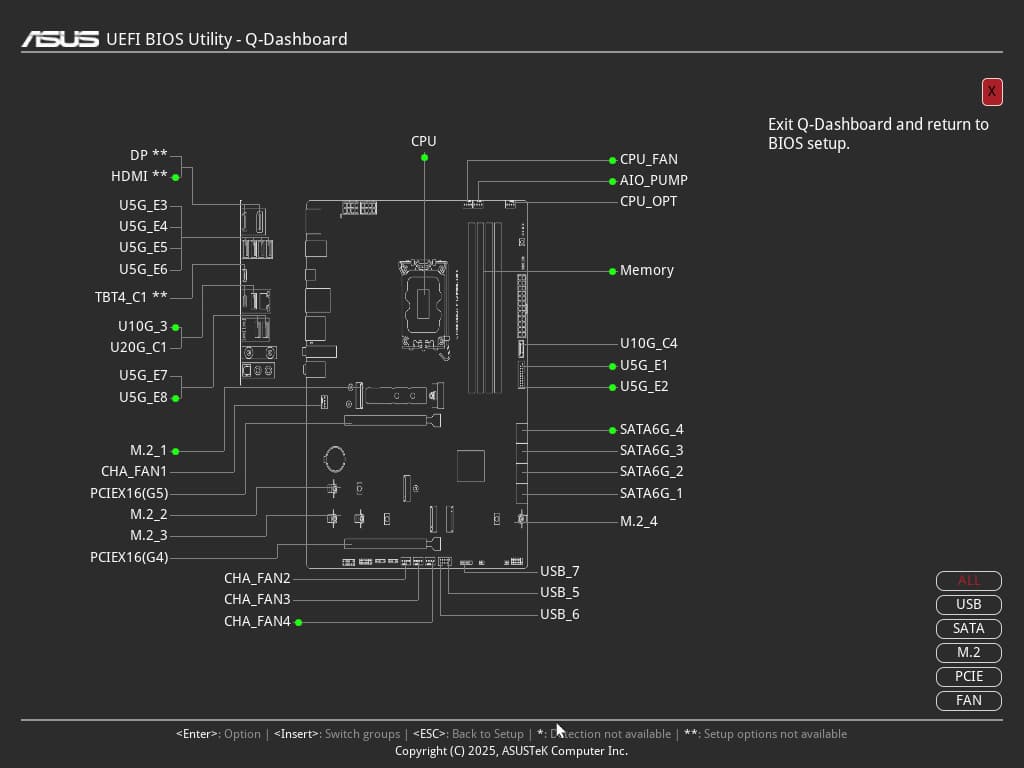

Разъемов для подключения вентиляторов и помп на самой плате — 7. Схема размещения коннекторов для систем охлаждения выглядит так:

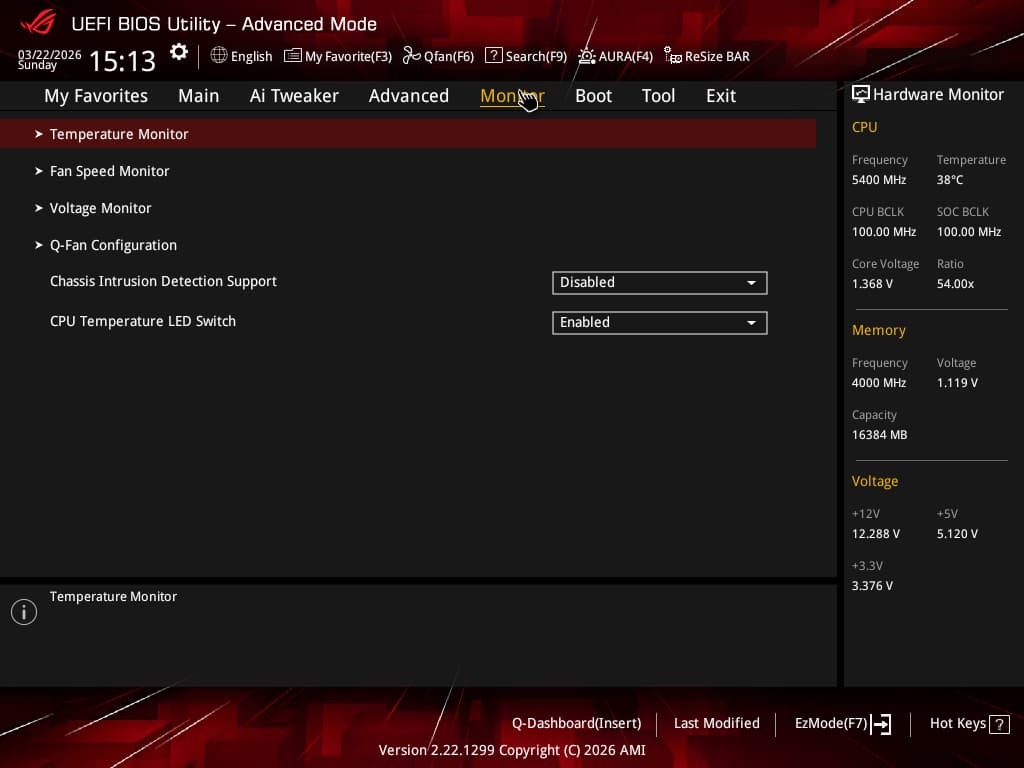

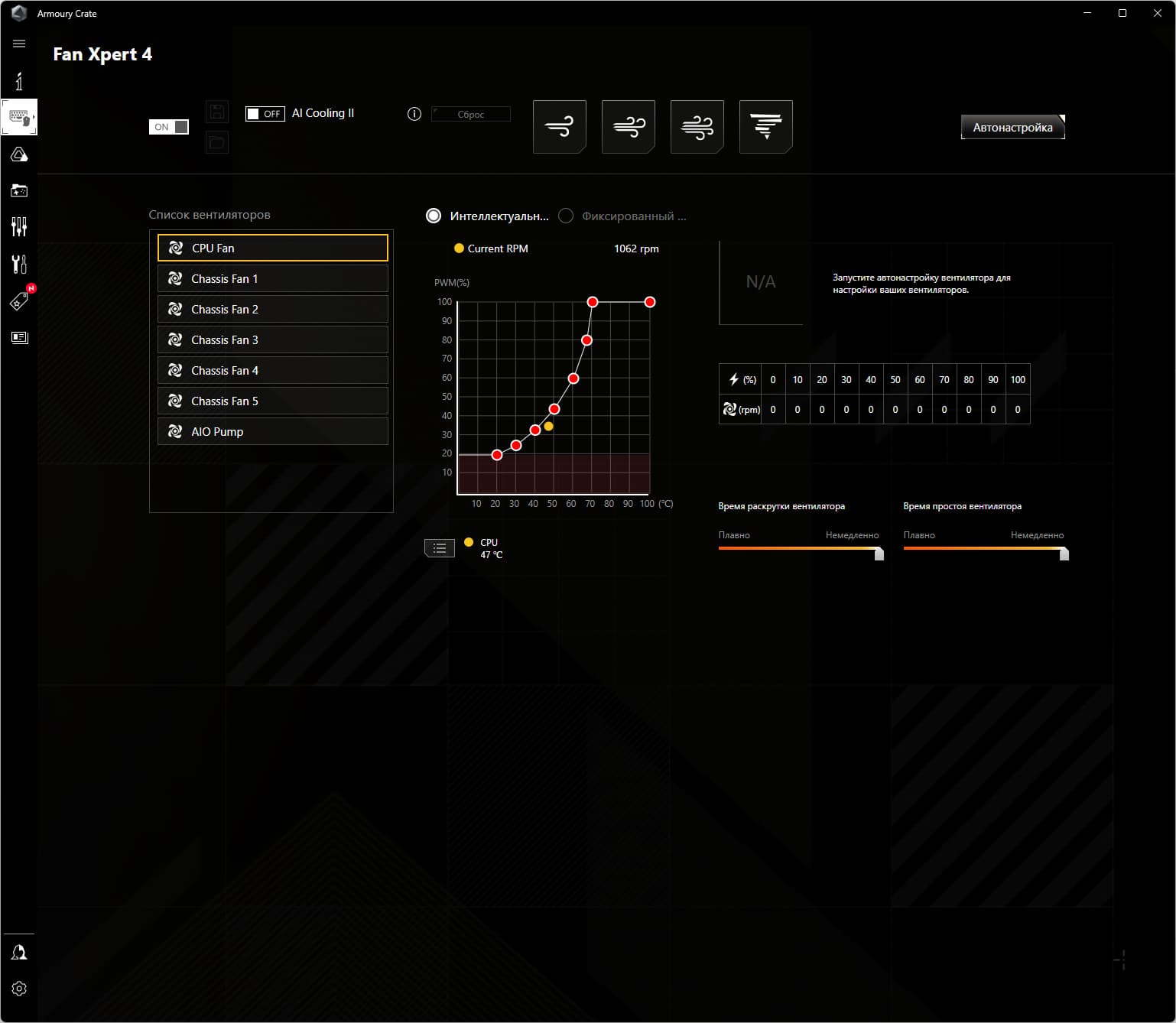

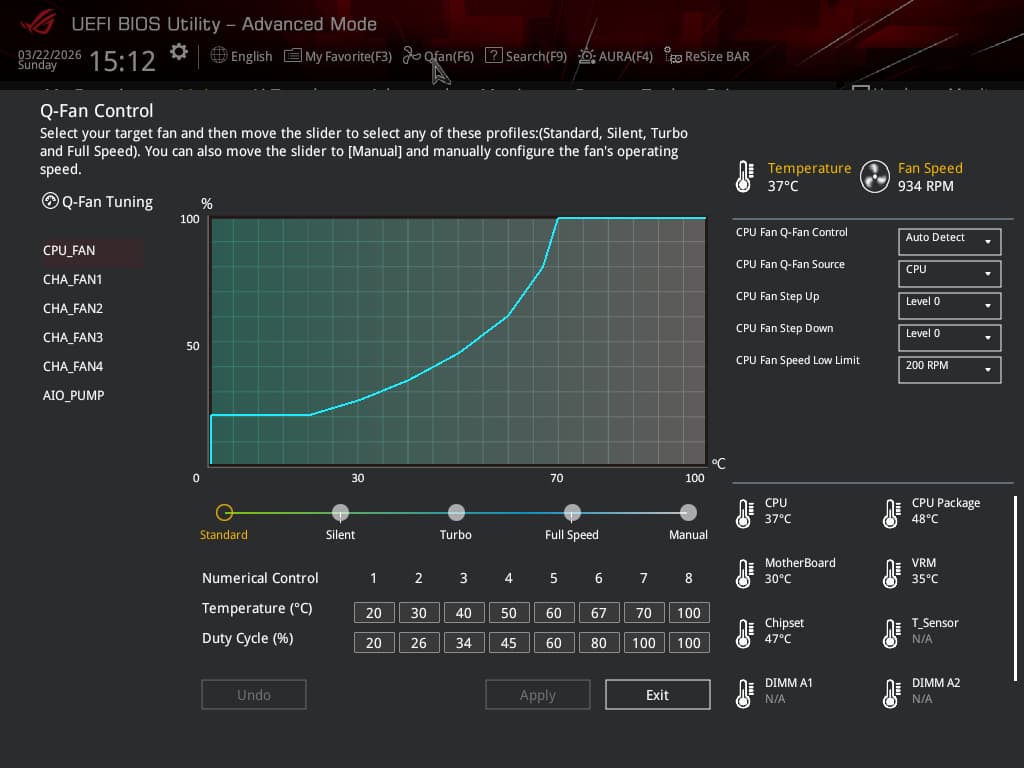

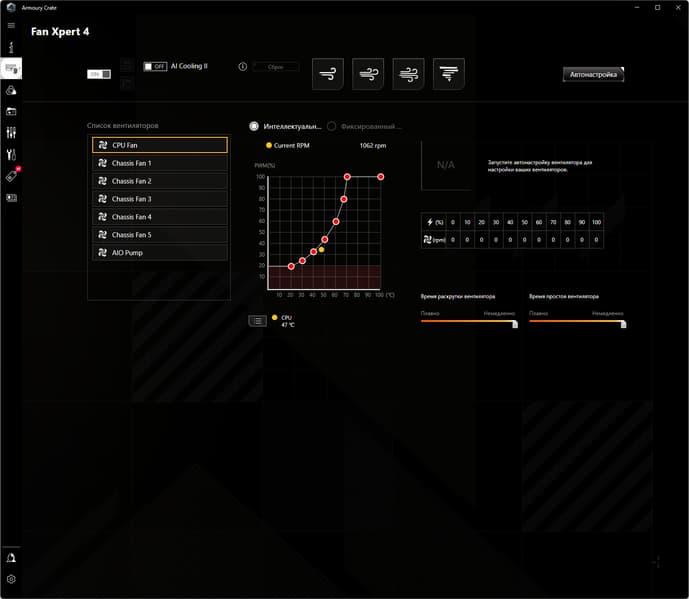

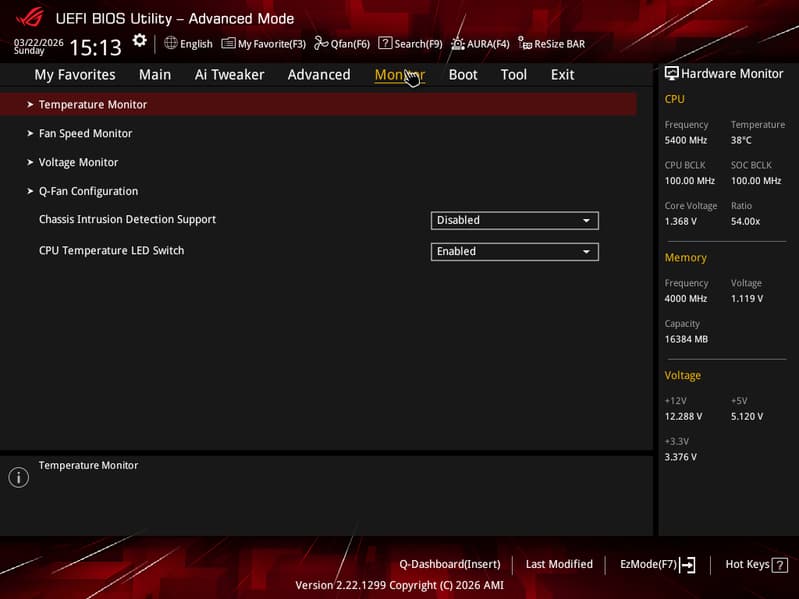

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока рассчитаны на максимальный ток 2 А и потребление до 24 Вт.

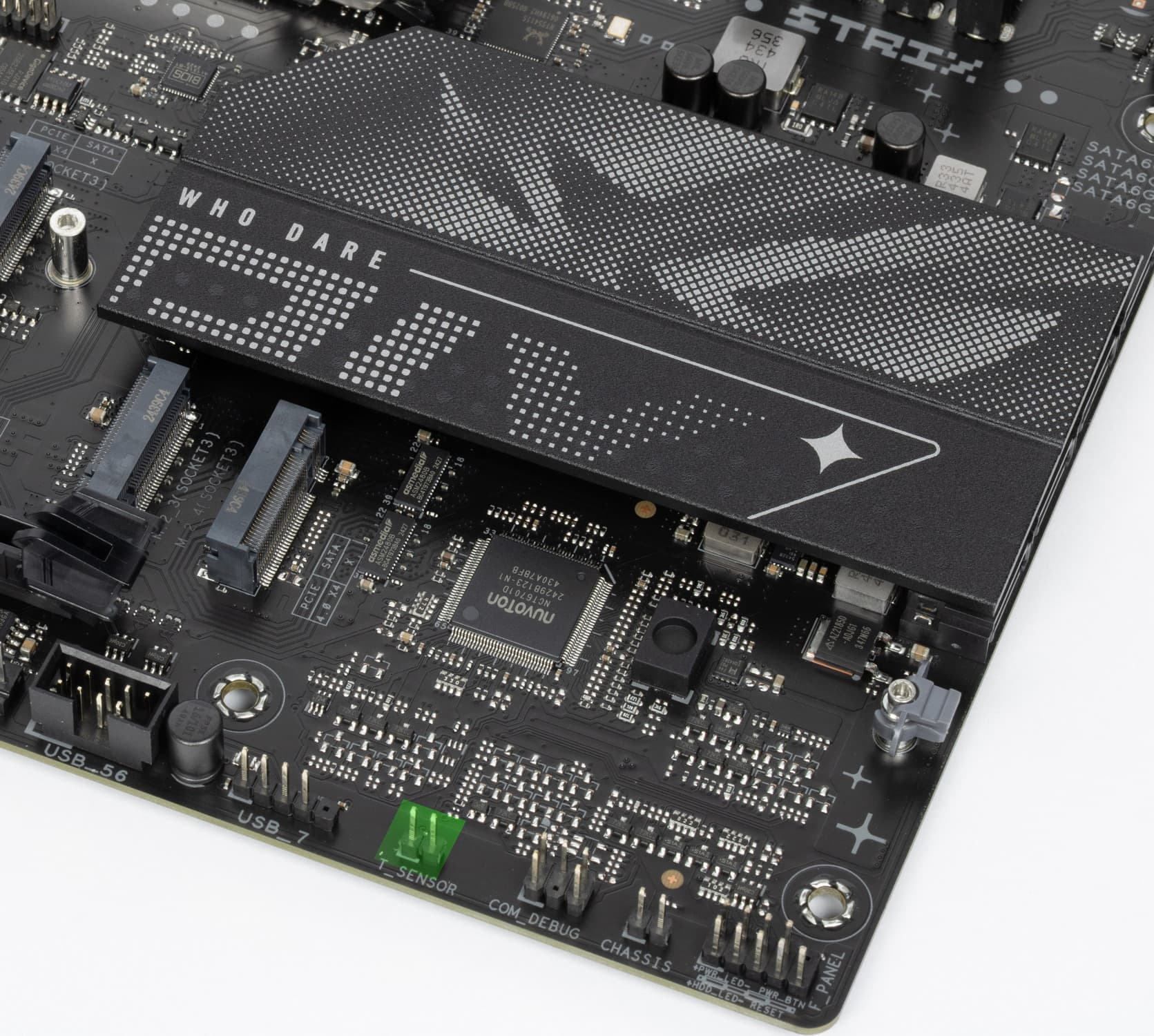

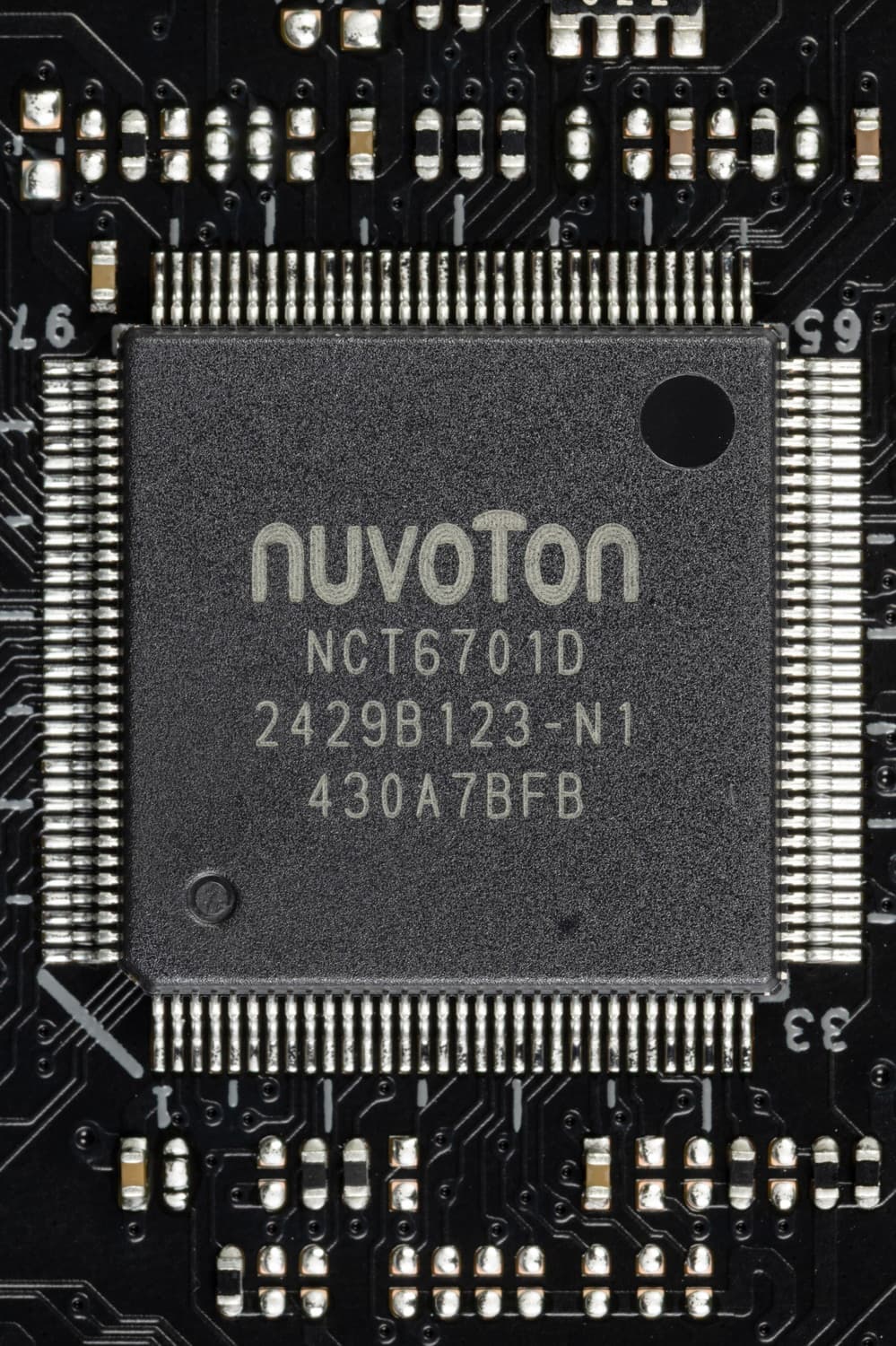

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6701.

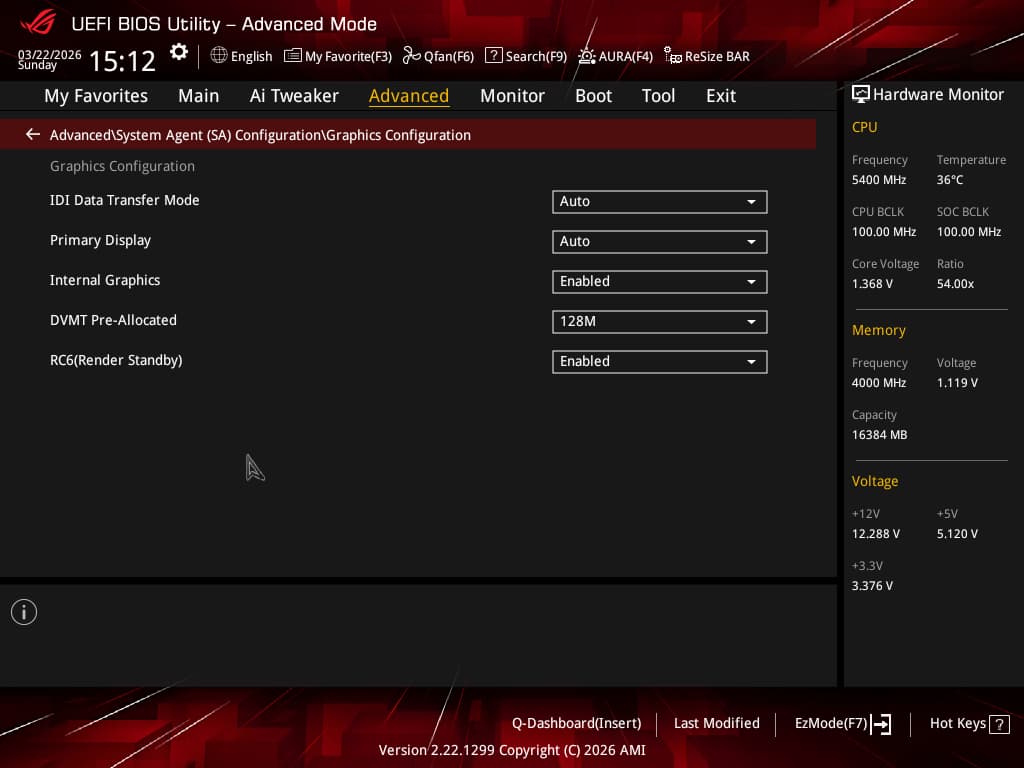

Матплата имеет гнездо вывода встроенной графики HDMI, по умолчанию версии 2.0b, ре-драйвера для усиления до версии 2.1 нет.
Также матплата имеет гнездо вывода встроенной графики DP, но тут для усиления до версии 1.4a используется ре-драйвер.

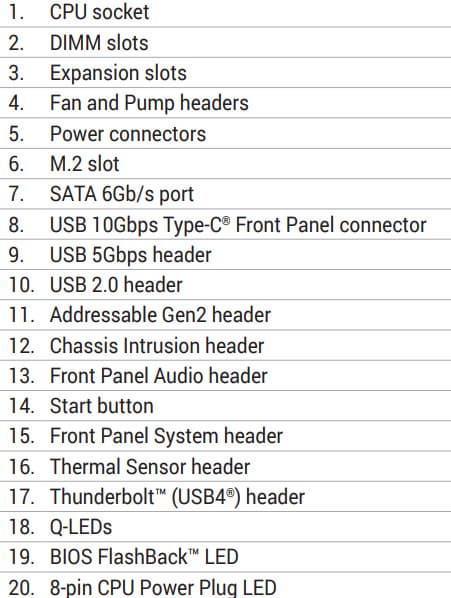

Дополнительные разъемы и порты
Дополнительные устройства

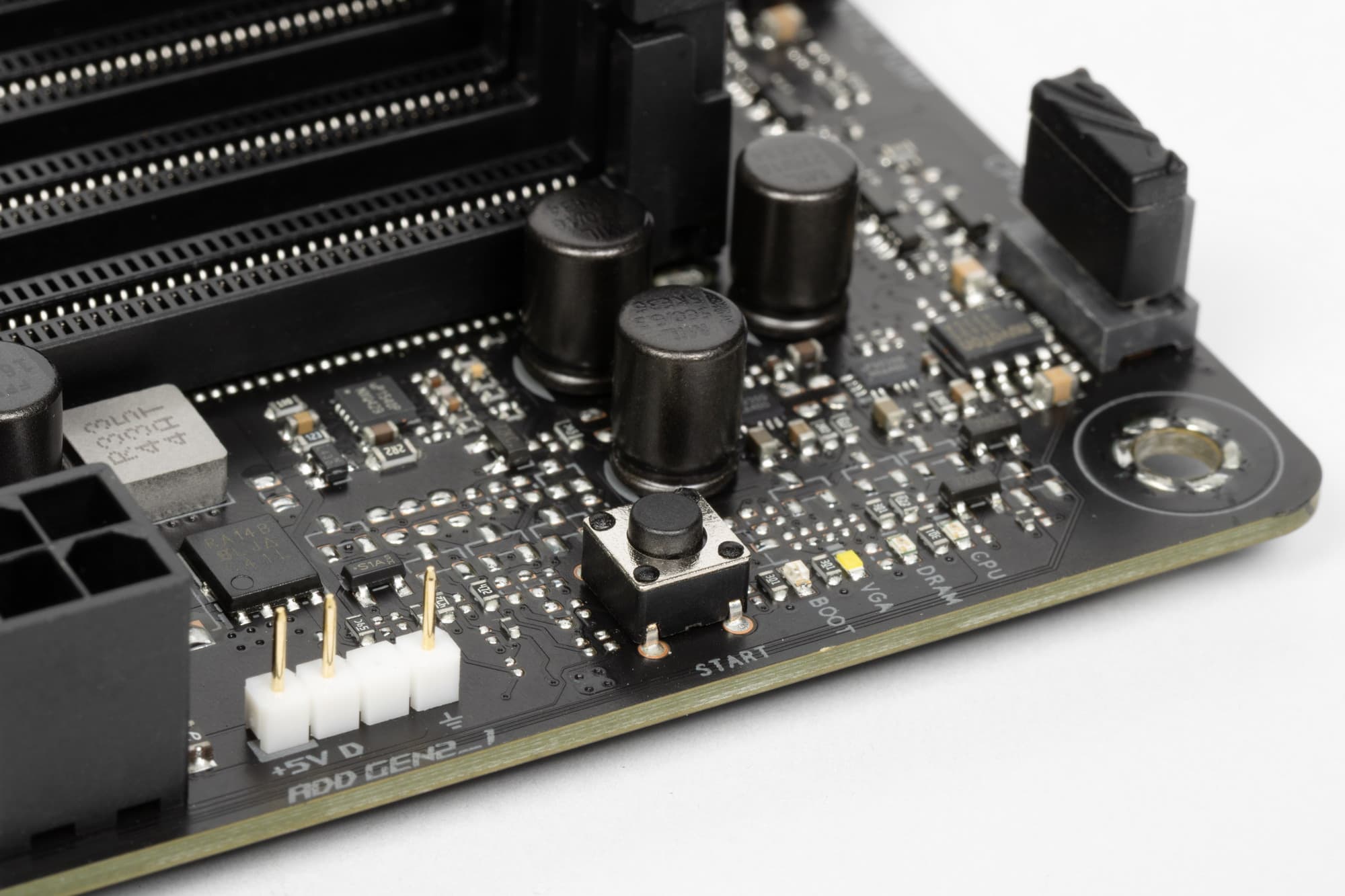

Внутренняя кнопка перезагрузки отсутствует, А вот кнопка старта имеется.
Кроме вышеперечисленных устройств на плате имеются:

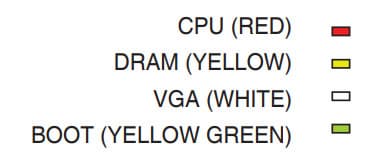

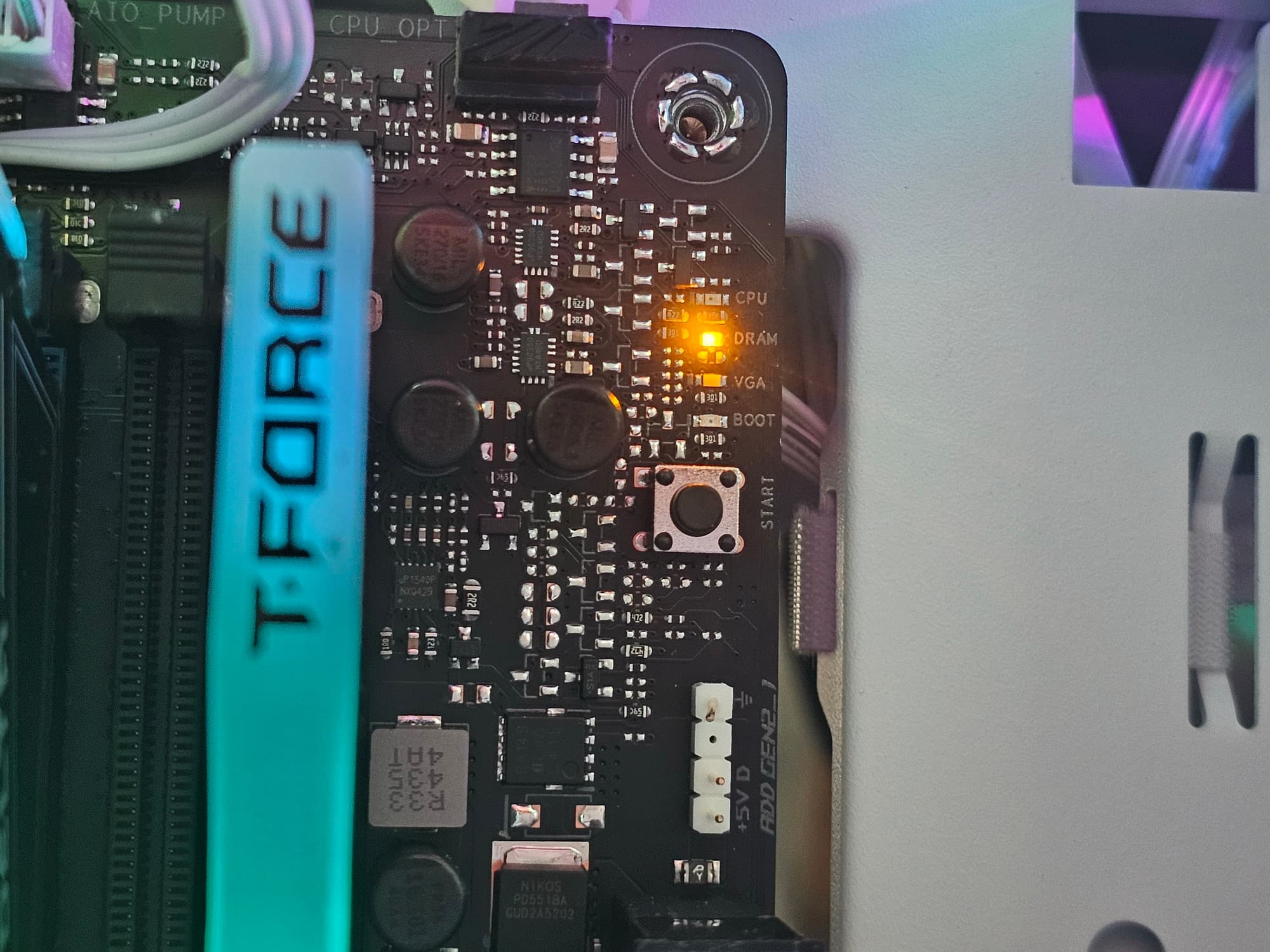

Световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.
Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.
Традиционного табло POST-кодов нет.
Кнопка для сброса данных UEFI/BIOS (CMOS), находится на задней панели портов.

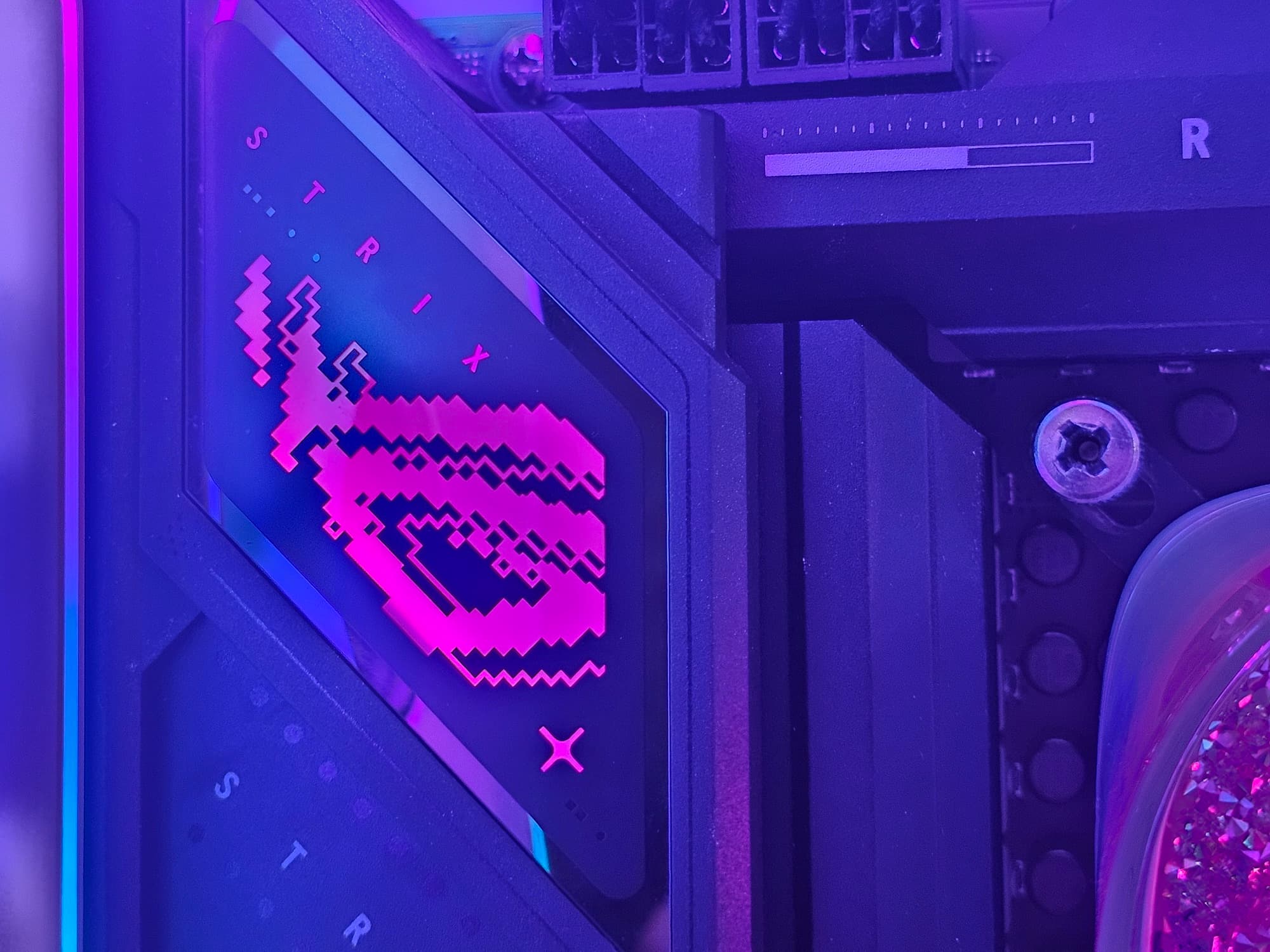

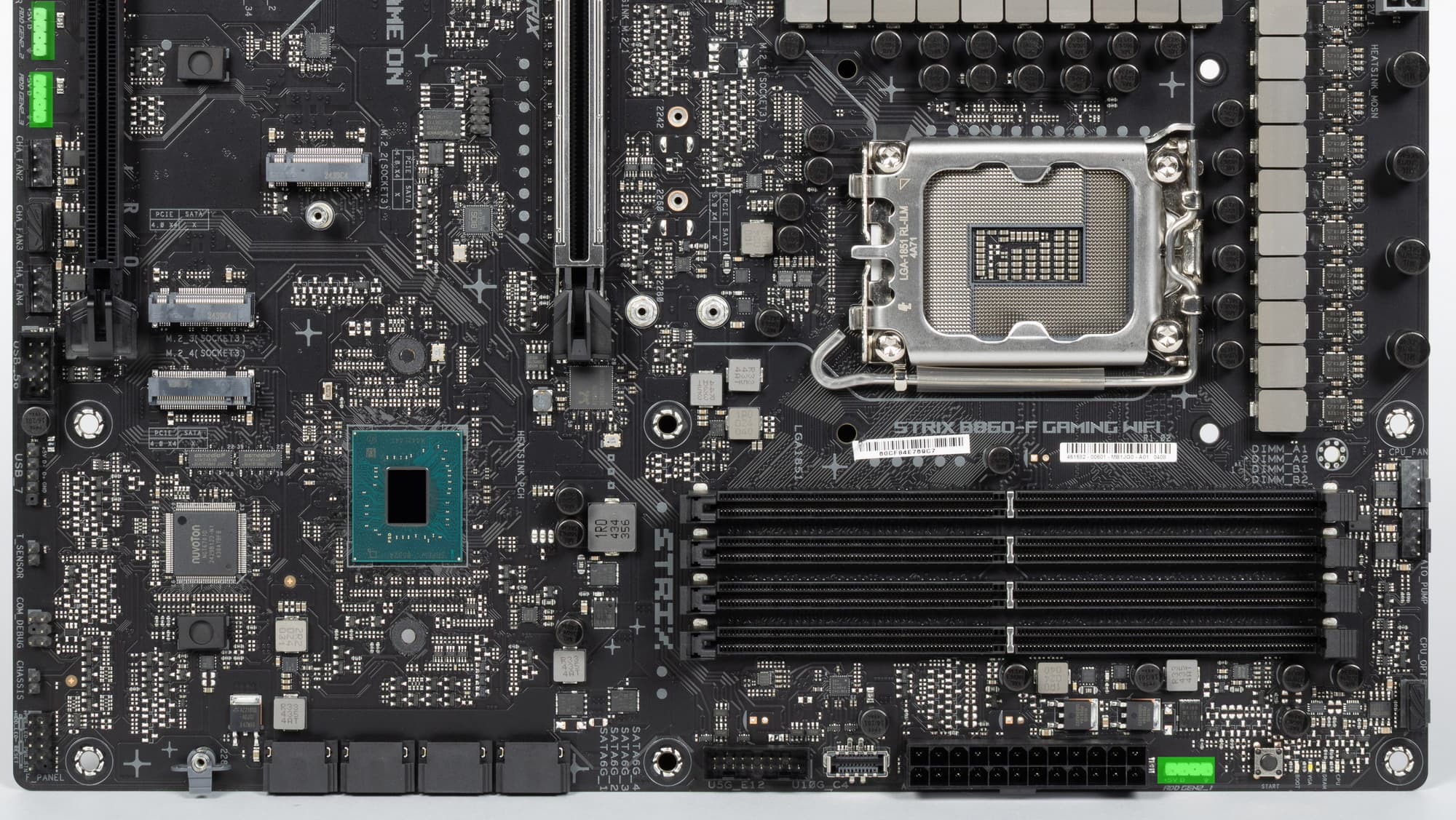

Возможности по подключению RGB-подсветки. Это 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств. Возможность подключения неадресуемых RGB 12 В устройств отсутствует.
Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

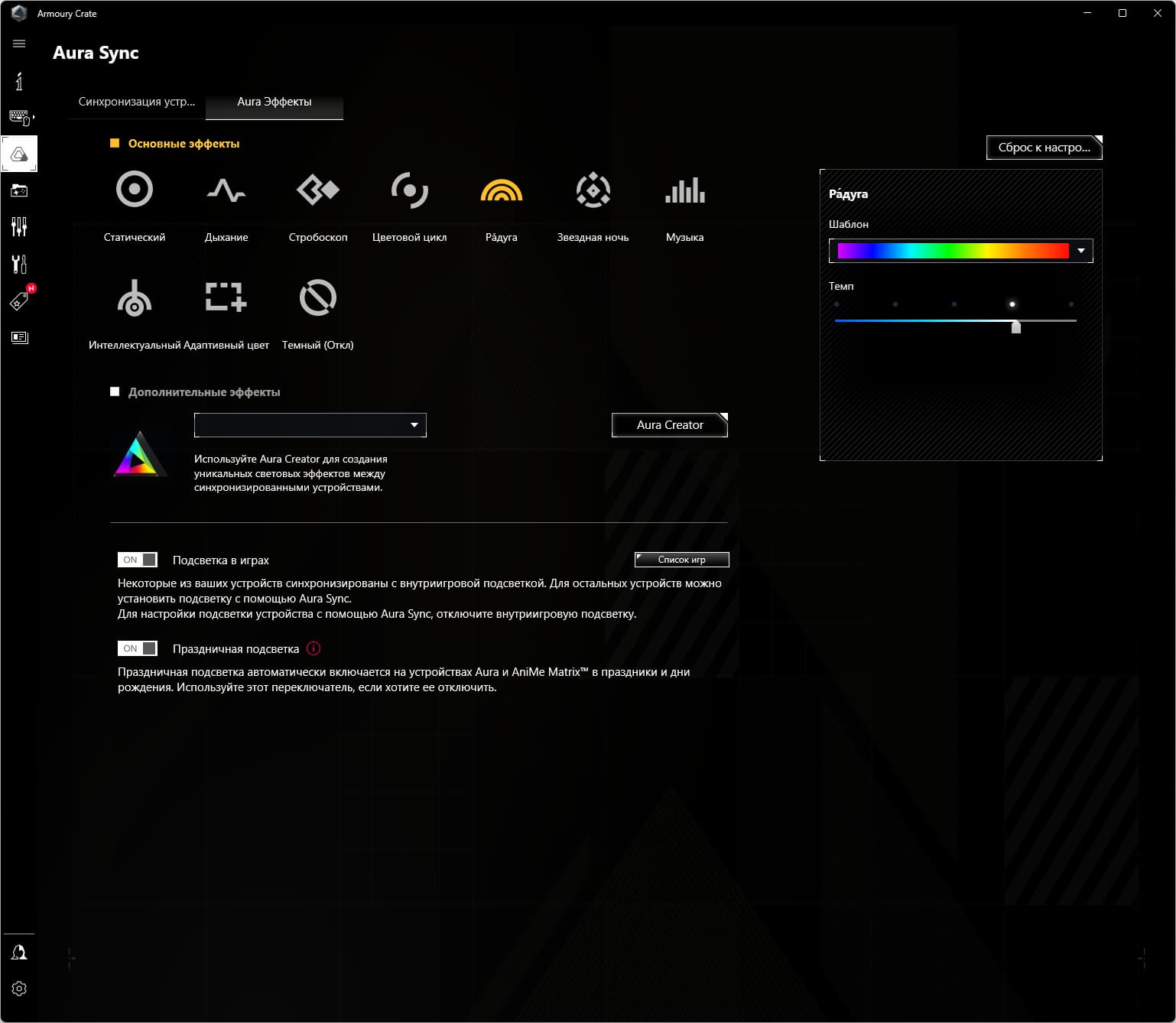

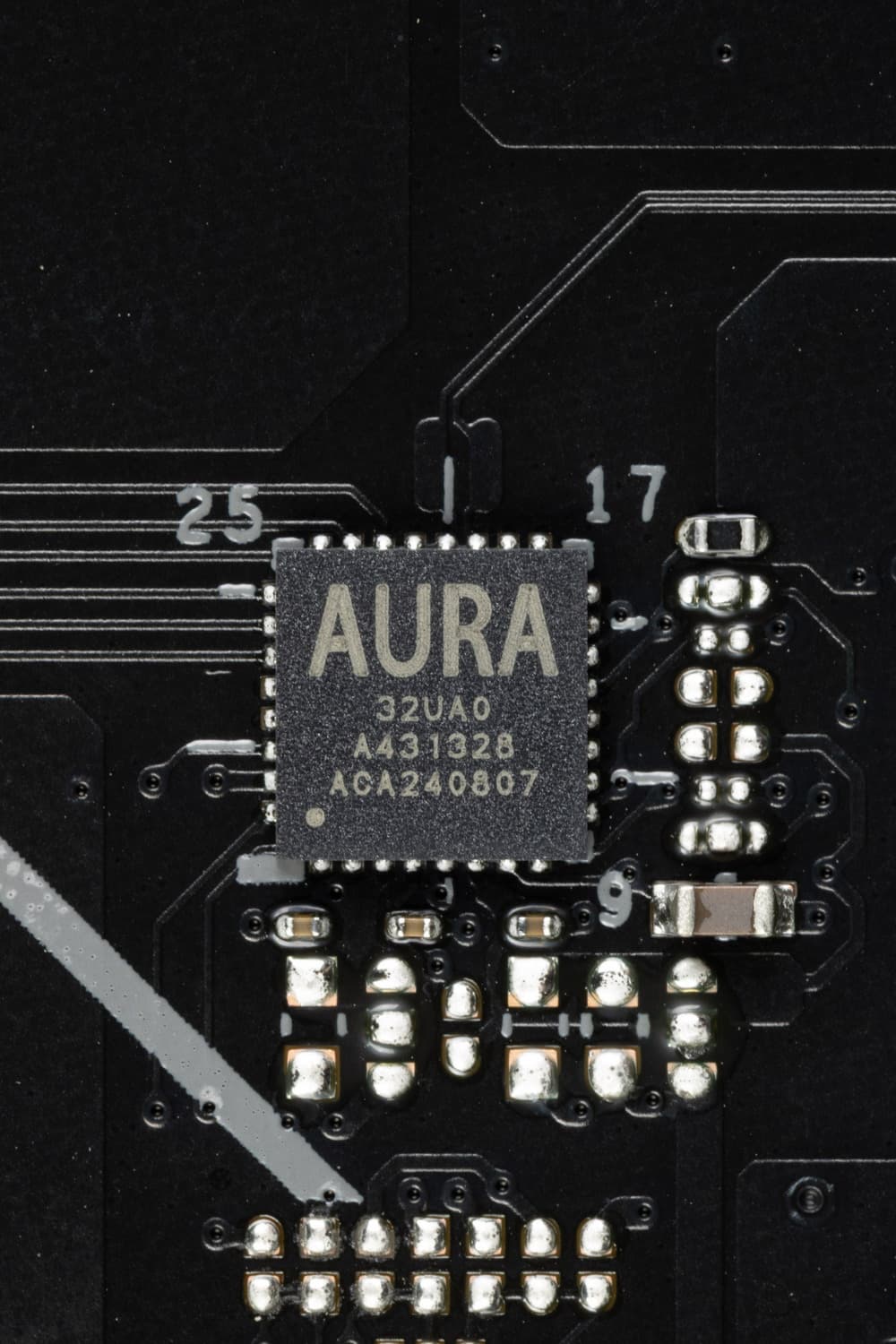

Контроль по синхронизации работы подсветки на матплатах Asus возложен на фирменный контроллер Aura.

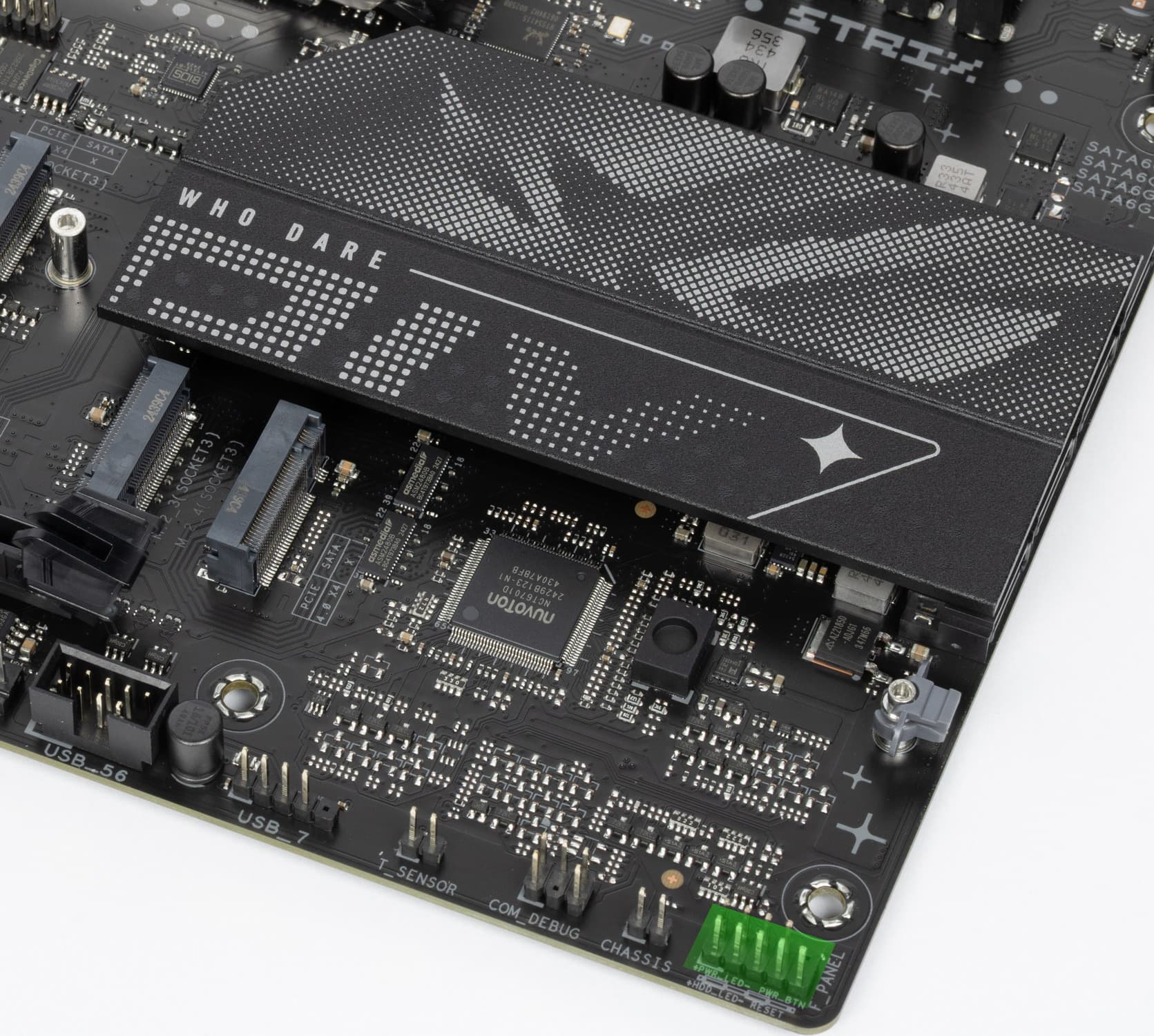

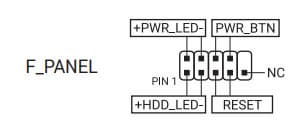

Набор контактов FPanel для подключения проводов к корпусу
Разъем для подключения термодатчика.

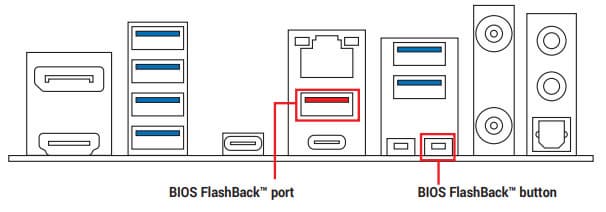

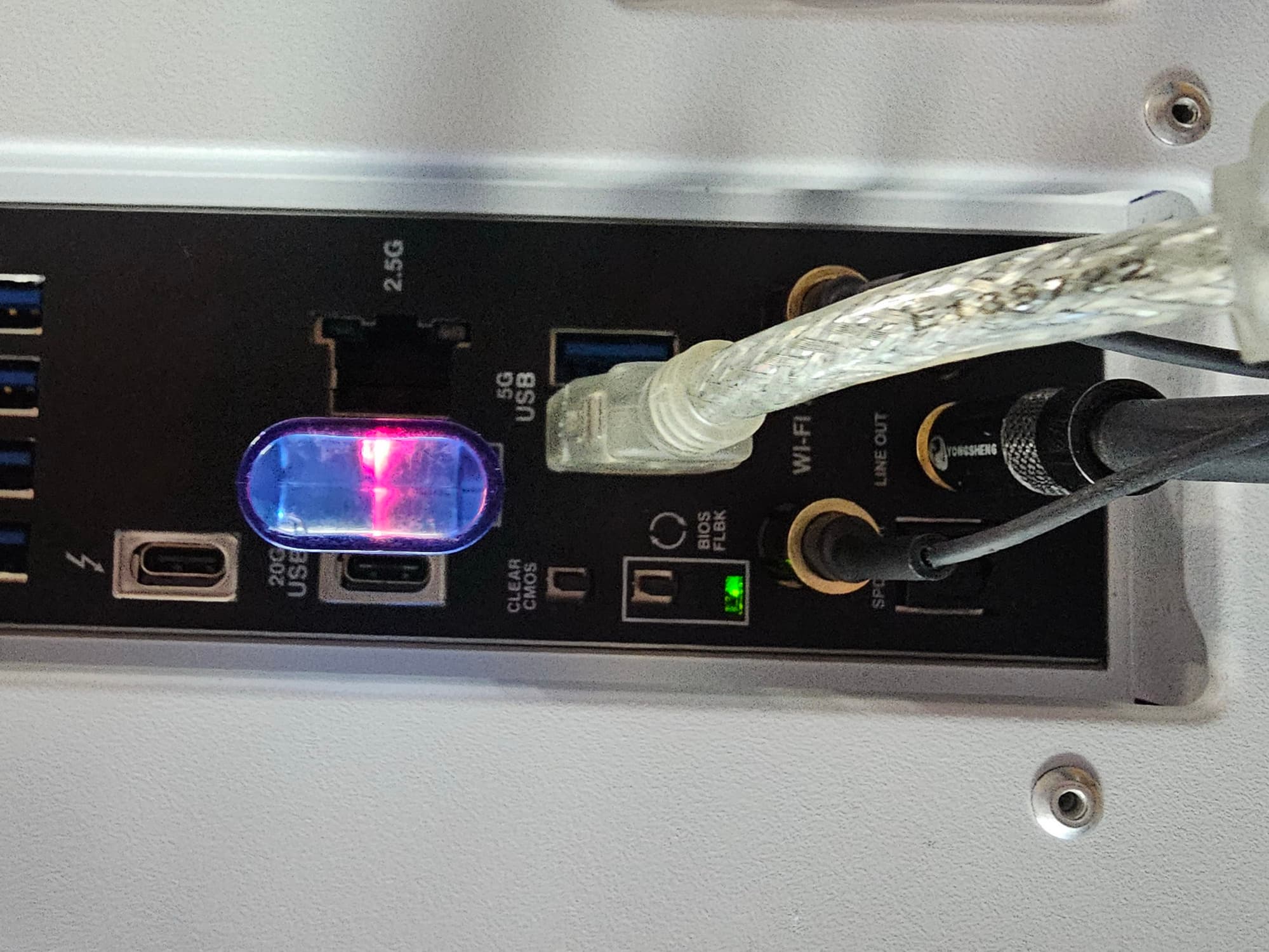

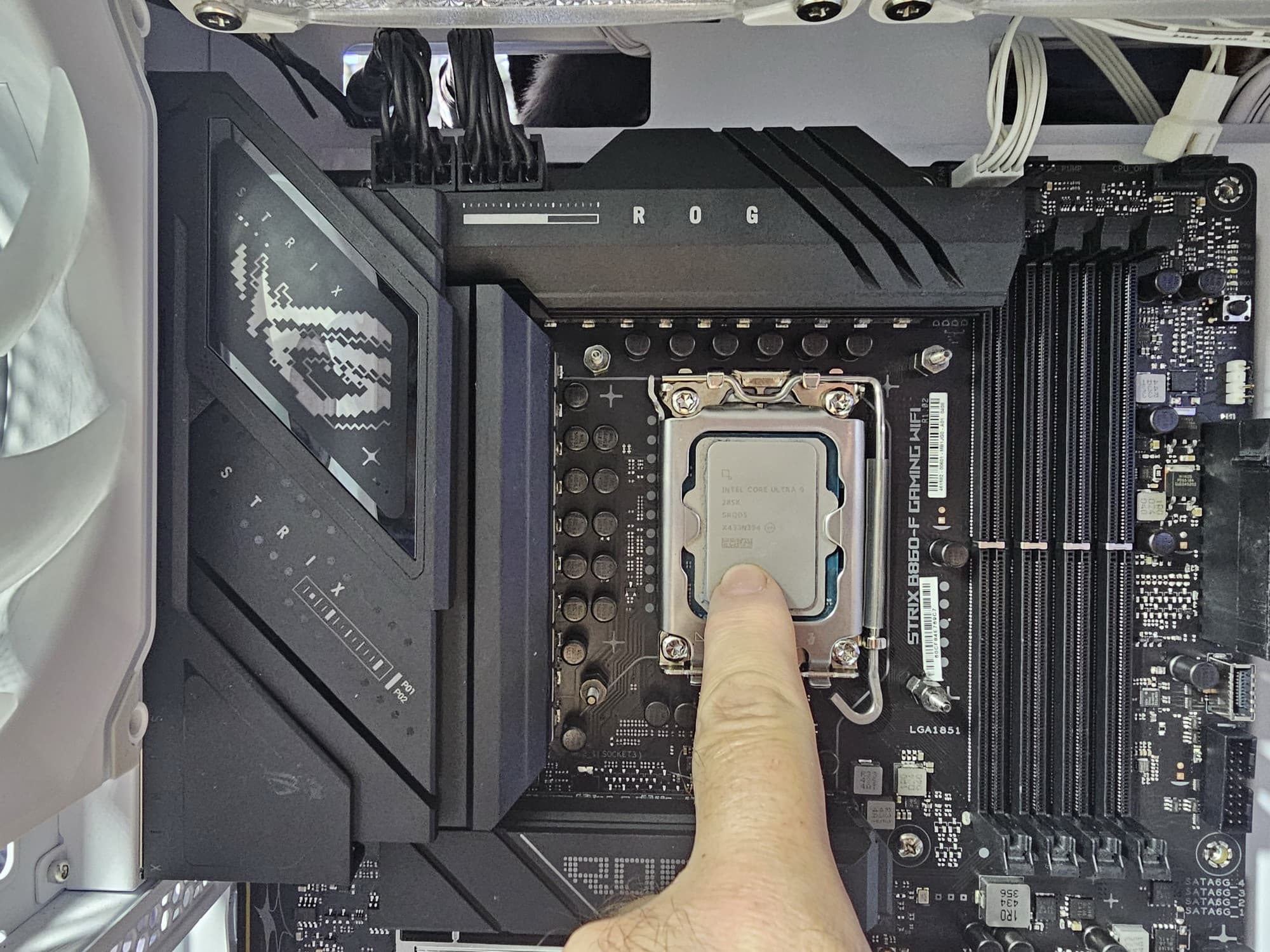

Технология «холодного» обновления UEFI/BIOS – FlashBack, которая предусматривает возможность обновления прошивки BIOS без включения ПК.
Наличие процессора, модулей памяти и т.д. необязательно, требуется лишь подключить питание к матплате через 24-контактный разъем. Для этой цели следует с сайта производителя скачать архив с новой версией прошивки, распаковать, запустить утилиту переименования файла прошивки, и записать последний на носитель USB Flash-drive, который следует вставить в особо отмеченный USB порт на задней панели, затем нажать и держать 3 секунды кнопку BIOS FBCK.
В случае успешного распознавания файла прошивки замигает зеленый индикатор около данной кнопки. Процессор останется холодным, система включаться не будет.

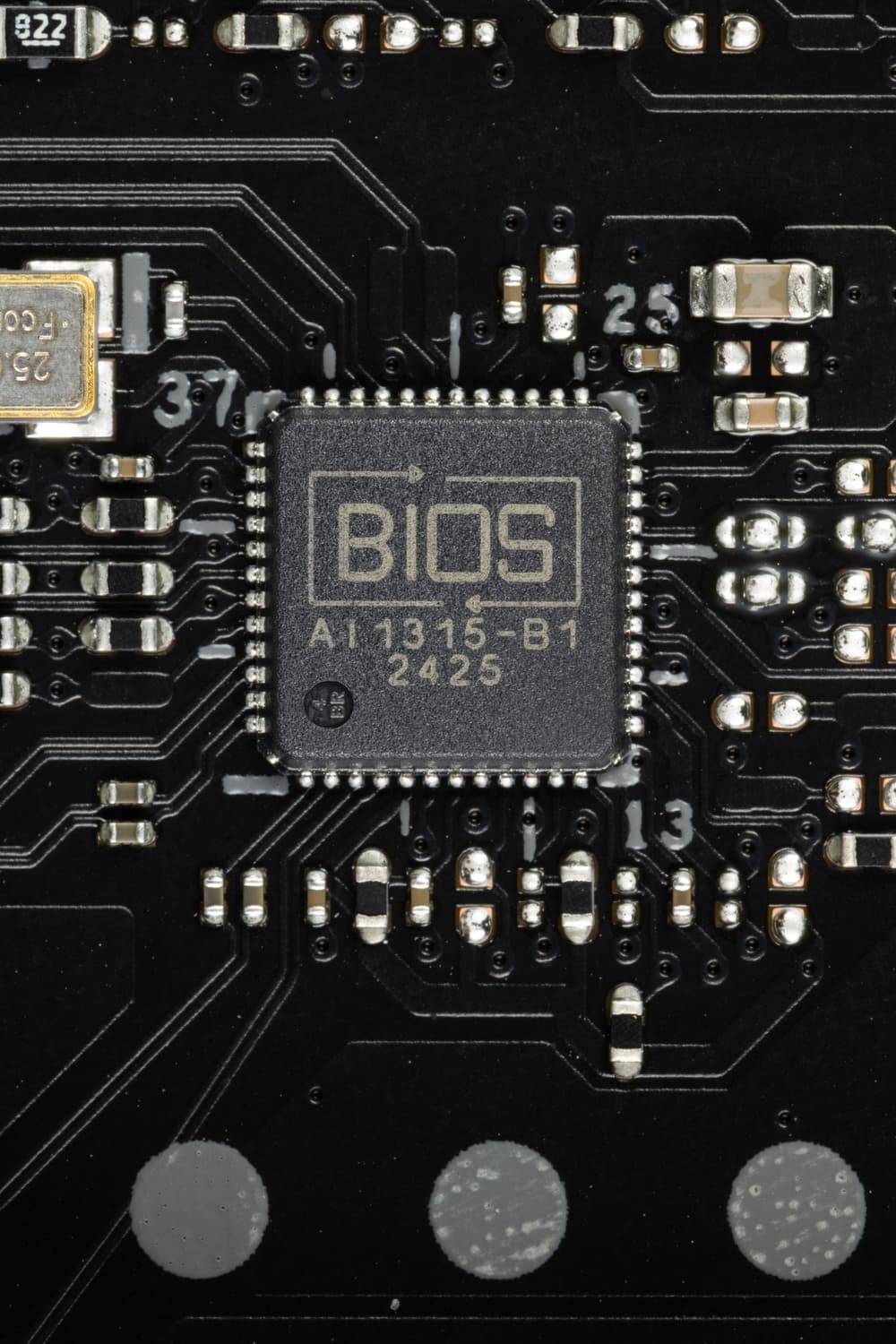

Для функционирования FlashBack имеется особый контроллер.
Следует особо иметь в виду, что данный способ обновления BIOS не обновляет версию Intel ME (Management Engine, это особый микроконтроллер со своей прошивкой, встроенный в чипсет Intel, обеспечивает функции удаленного управления, безопасности и т.п. даже при выключенном ПК). Поэтому если после «холодного» обновления BIOS при первом запуске система сообщит, что версия ME, для которой выпущена версия BIOS не совпадает с имеющейся в матплате версией ME, то придется повторно обновить BIOS уже через встроенный в него механизм обновления (Asus EZ Flash), и на USB Flash-drive потребуется записать полный ZIP-архив с прошивкой (внутри которого имеется обновление ME).

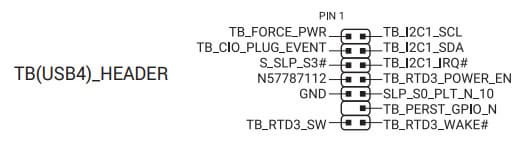

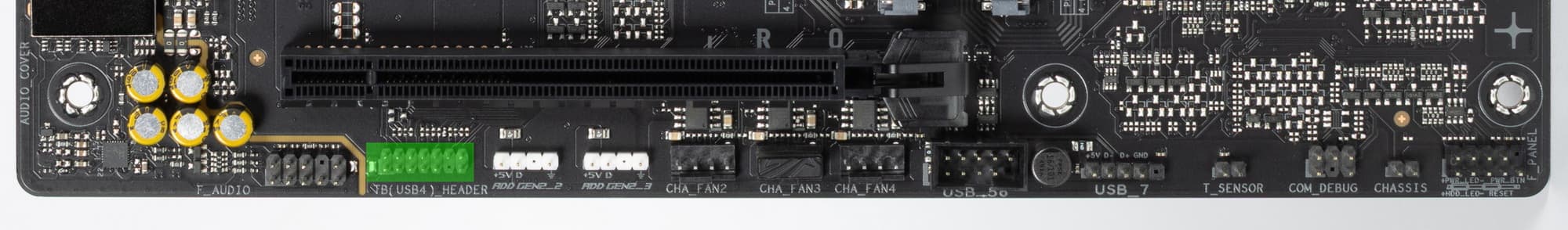

Разъем для подключения дополнительной дискретной карты с поддержкой Thunderbolt4 (или для получения USB4).
Аудиоподсистема

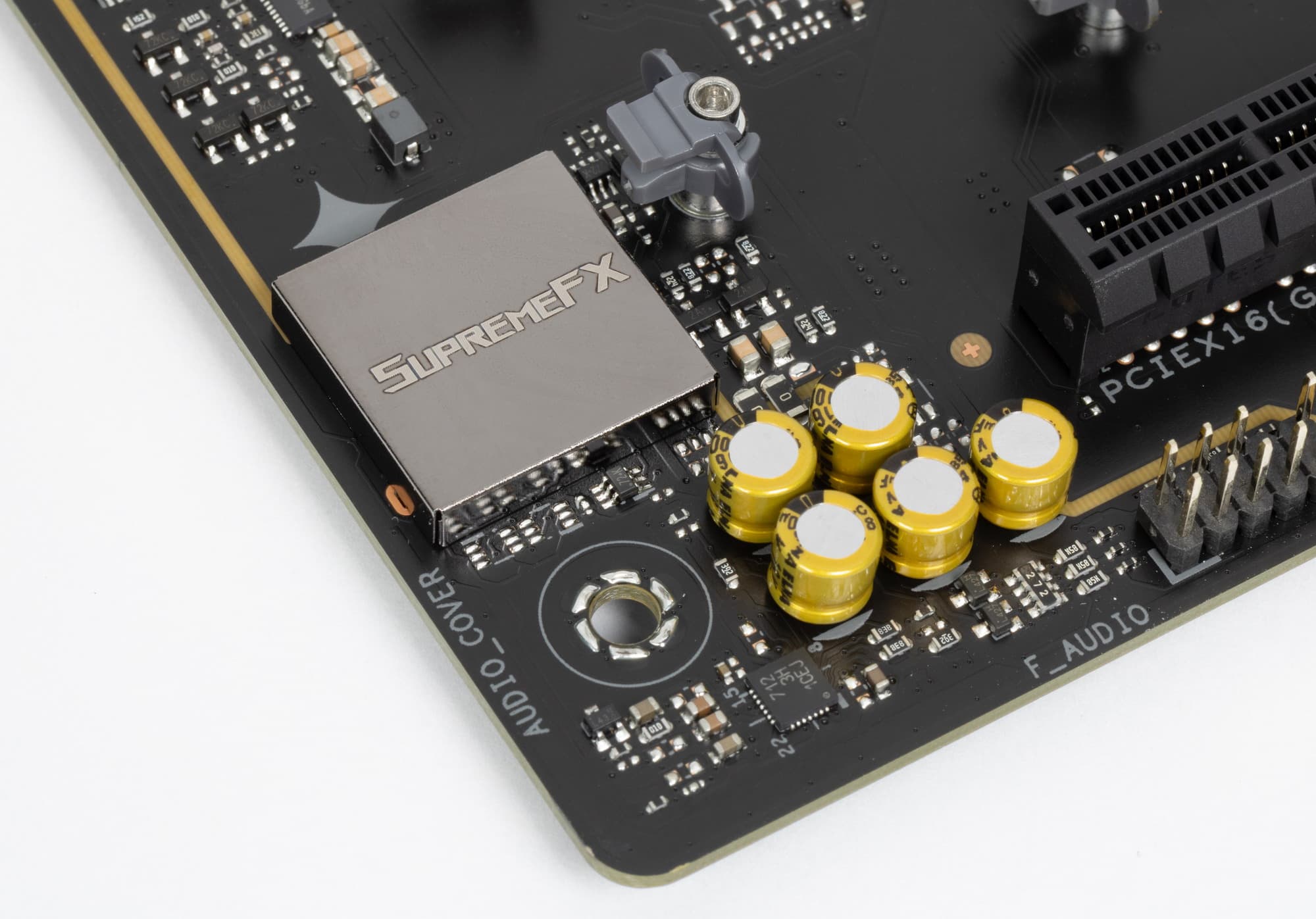

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC4080, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит /192 кГц.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.

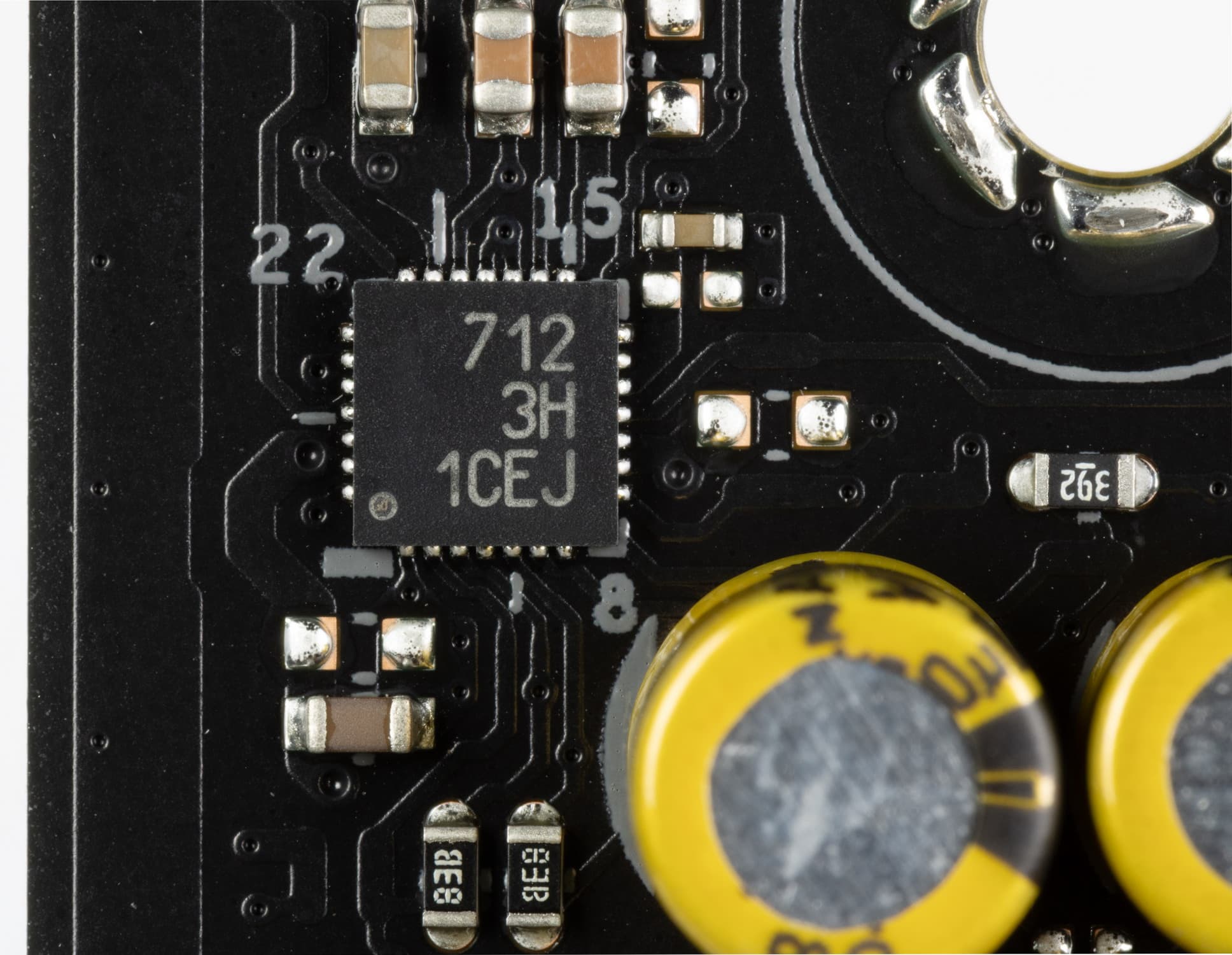

Также имеется операционный усилитель от Savitech.

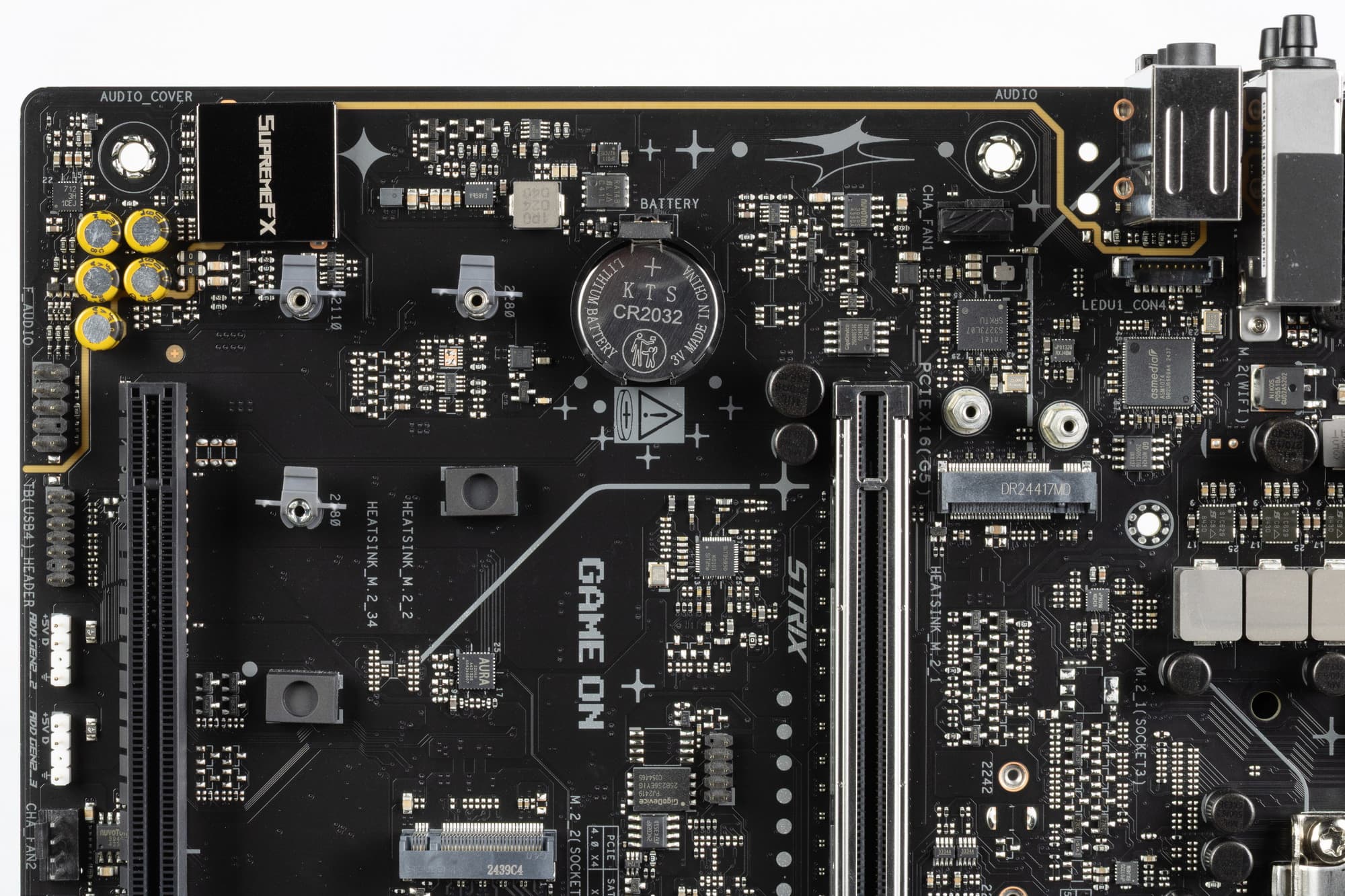

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели два универсальных разъема по приему и выводу сигналов. Схемы 4.0, 5.1 и 7.1 реализуются с помощью аудиовыводов на корпусе.

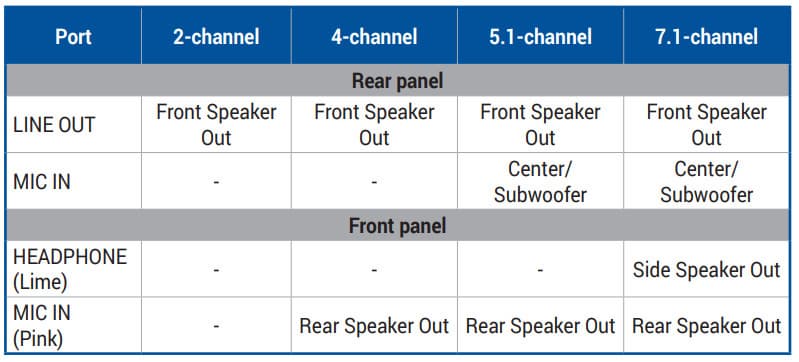

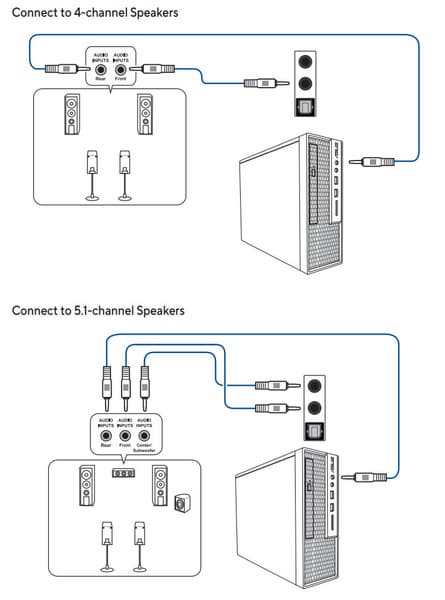

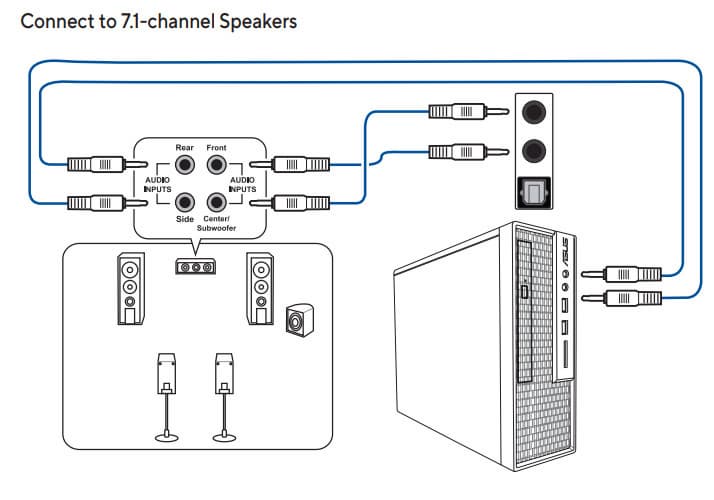

Настройка схем вывода – с помощью ПО, скачиваемого с сайта производителя.
Результаты тестирования звукового тракта в RMAA
Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.
По результатам тестирования аудиотракт на плате получил оценку «Хорошо».
Тестируемое устройство
Asus ROG Strix B860-F Gaming WiFi
Режим работы
24-бит, 44 кГц
Звуковой интерфейс
MME
Маршрут сигнала
выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA
6.4.5
Фильтр 20 Гц — 20 кГц
да
Нормализация сигнала
да
Изменение уровня
-0,1 дБ /- 0,1 дБ
Режим моно
нет
Частота сигнала калибрации, Гц
1000
Полярность
правильная/правильная
Общие результаты
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ
-0.01, -0.46
Хорошо
Уровень шума, дБ (А)
-81.3
Хорошо
Динамические диапазон, дБ (А)
81.0
Хорошо
Гармонические искажения, %
0.00554
Очень хорошо
Гармонические искажения + шум, дБ(A)
-74.5
Средне

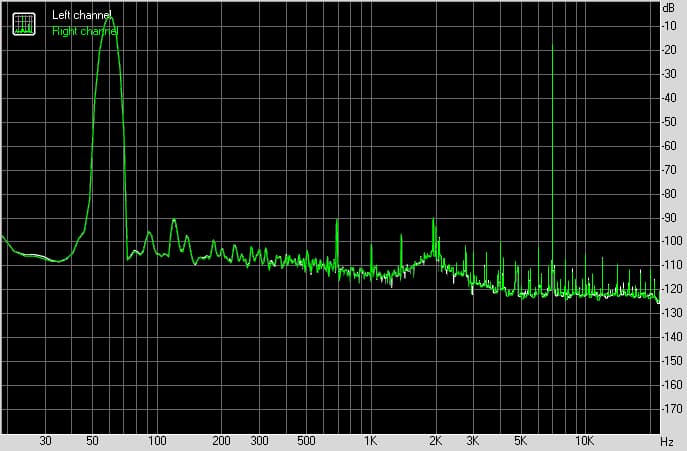

Интермодуляционные искажения + шум, %
0.024
Хорошо

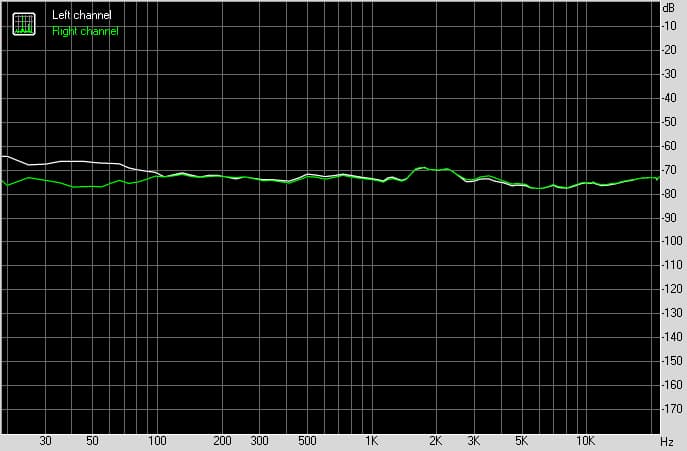

Взаимопроникновение каналов, дБ
-73.8
Хорошо

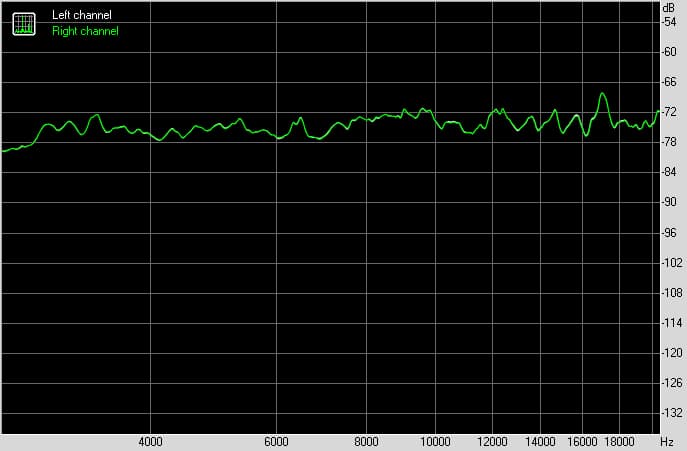

Интермодуляции на 10 кГц, %
0.019
Очень хорошо
Общая оценка
Хорошо

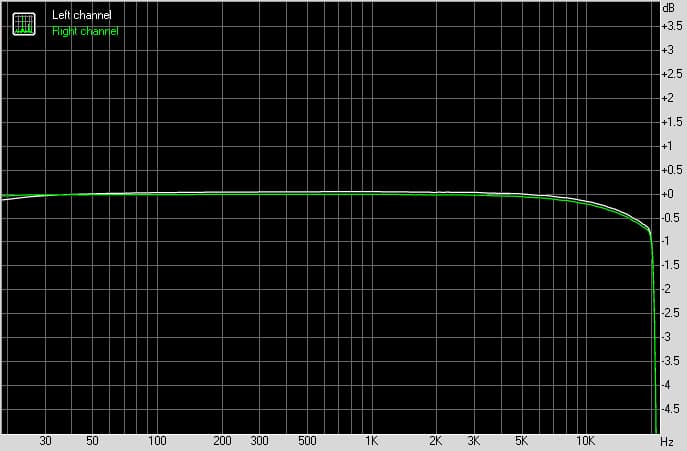

Частотная характеристика
Левый
Правый
От 20 Гц до 20 кГц, дБ
-1.03, +0.05
-1.09, -0.01
От 40 Гц до 15 кГц, дБ
-0.40, +0.05
-0.46, -0.01

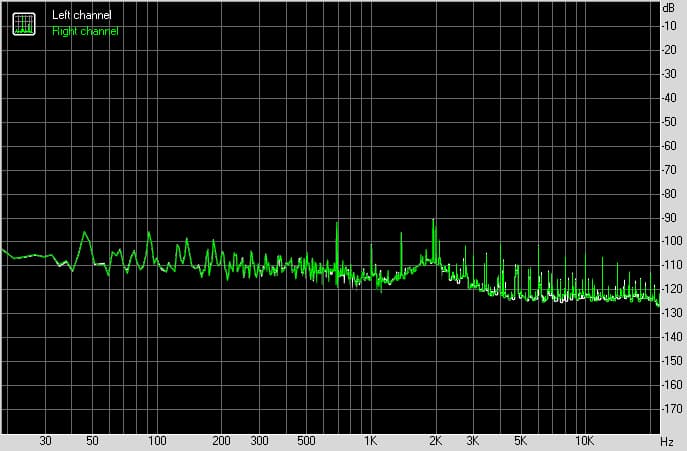

Уровень шума
Левый
Правый
Мощность RMS, дБ
-81.7
-81.8
Мощность RMS, дБ (A)
-81.3
-81.3
Пиковый уровень, дБ
-57.6
-58.0
Смещение DC, %
+0.0
-0.0

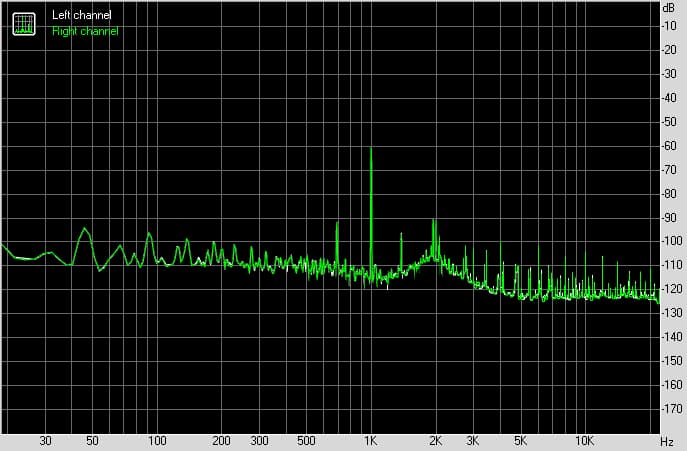

Динамический диапазон
Левый
Правый
Динамический диапазон, дБ
+81.6
+81.7
Динамический диапазон, дБ (А)
+80.9
+81.1
Смещение DC, %
-0.00
-0.00

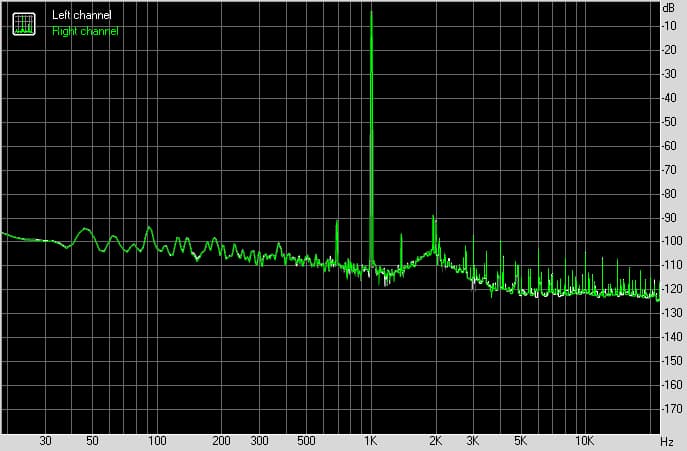

Гармонические искажения + шум (-3 дБ)
Левый
Правый
Гармонические искажения, %
0.00574
0.00534
Гармонические искажения + шум , %
0.01890
0.01860
Гармонические искажения + шум (A-взвеш.), %
0.01904
0.01868
Интермодуляционные искажения
Левый
Правый
Интермодуляционные искажения + шум, %
0.02362
0.02347
Интермодуляционные искажения + шум (A-взвеш.), %
0.02502
0.02483
Взаимопроникновение стереоканалов
Левый
Правый
Проникновение на 100 Гц, дБ
-70
-72
Проникновение на 1000 Гц, дБ
-73
-73
Проникновение на 10000 Гц, дБ
-74
-74
Интермодуляционные искажения (переменная частота)
Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц,
0.01952
0.01931
Интермодуляционные искажения + шум на 10000 Гц,
0.02055
0.02033
Интермодуляционные искажения + шум на 15000 Гц,
0.01583
0.01571
Питание, охлаждение
Система питания

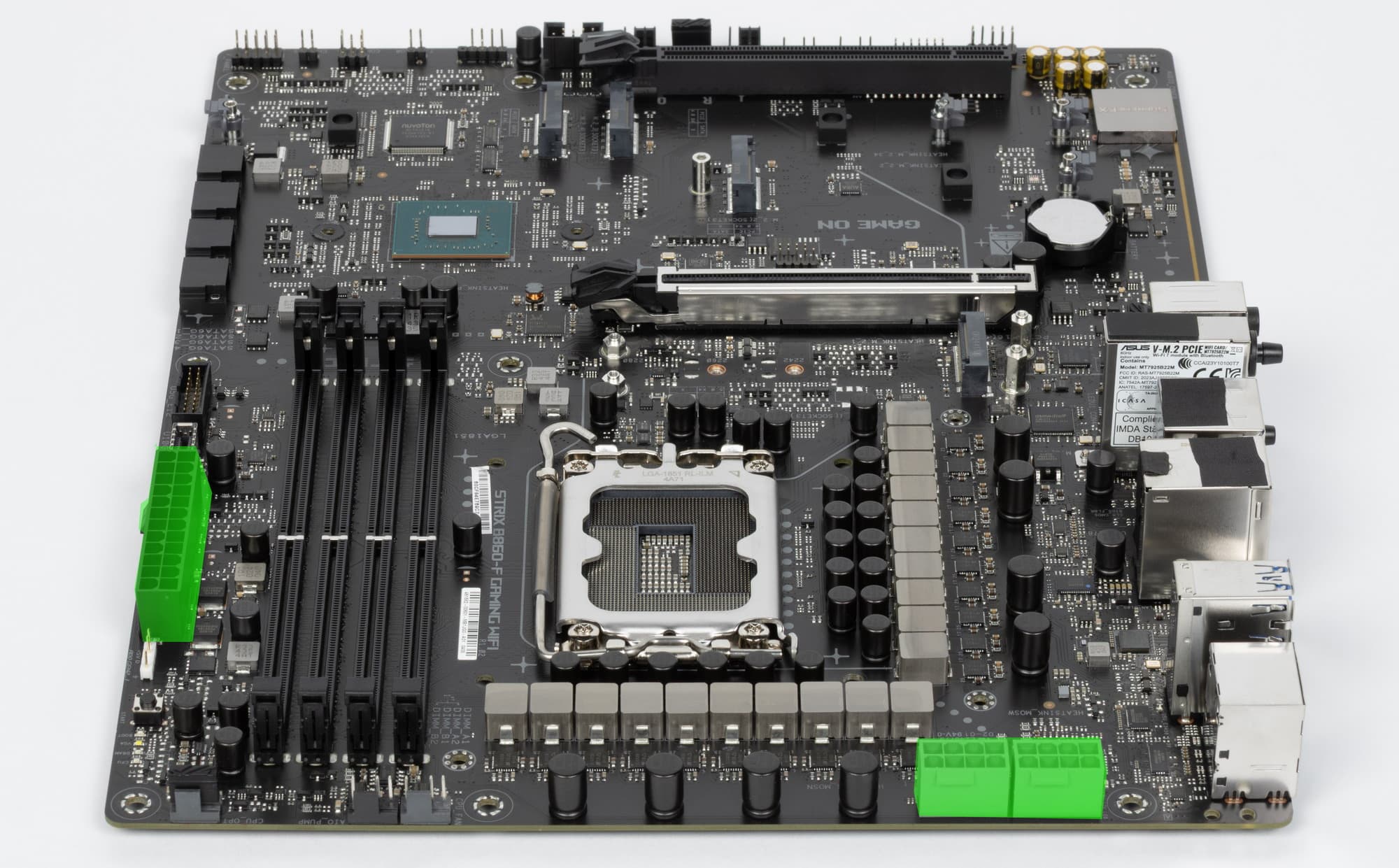

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

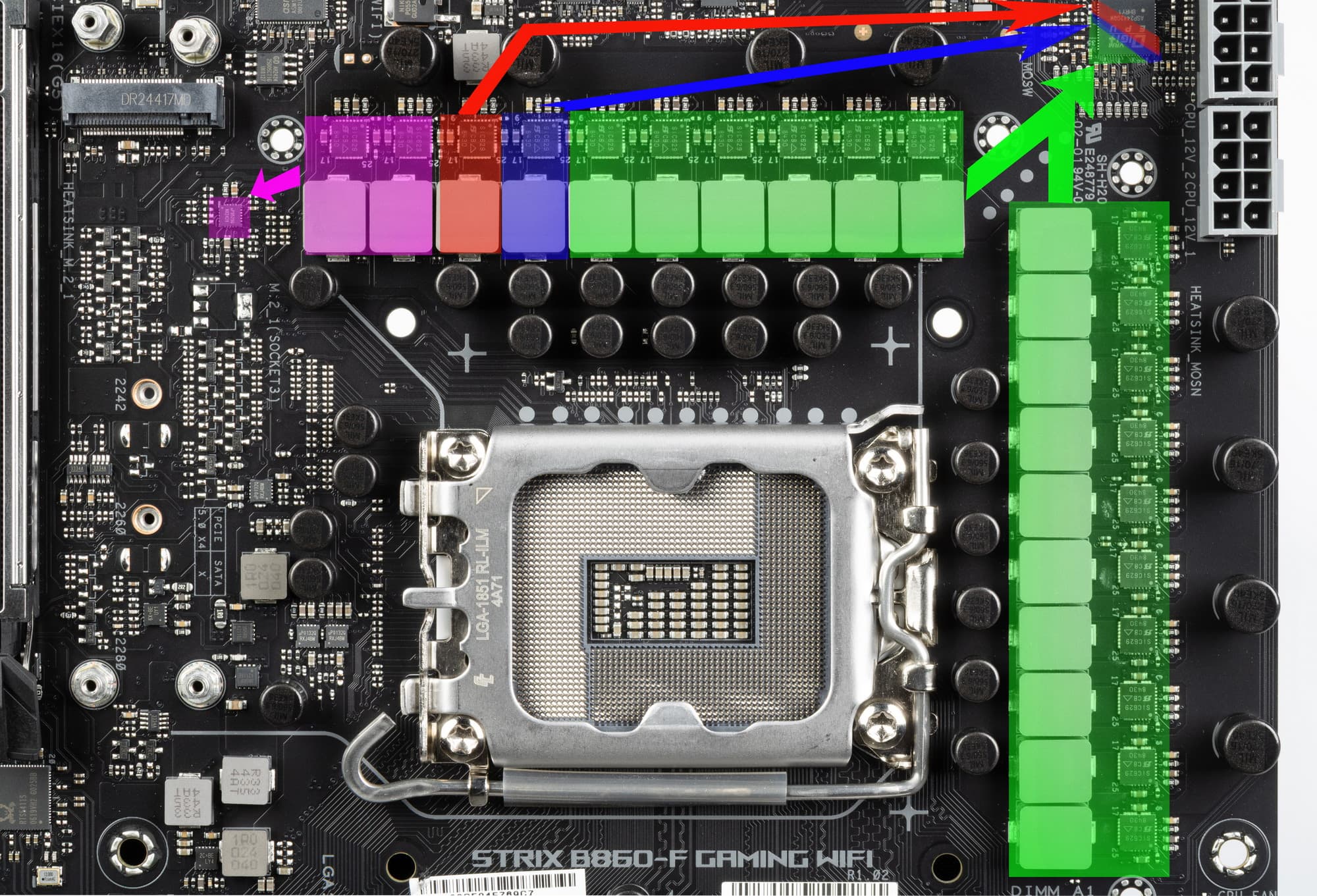

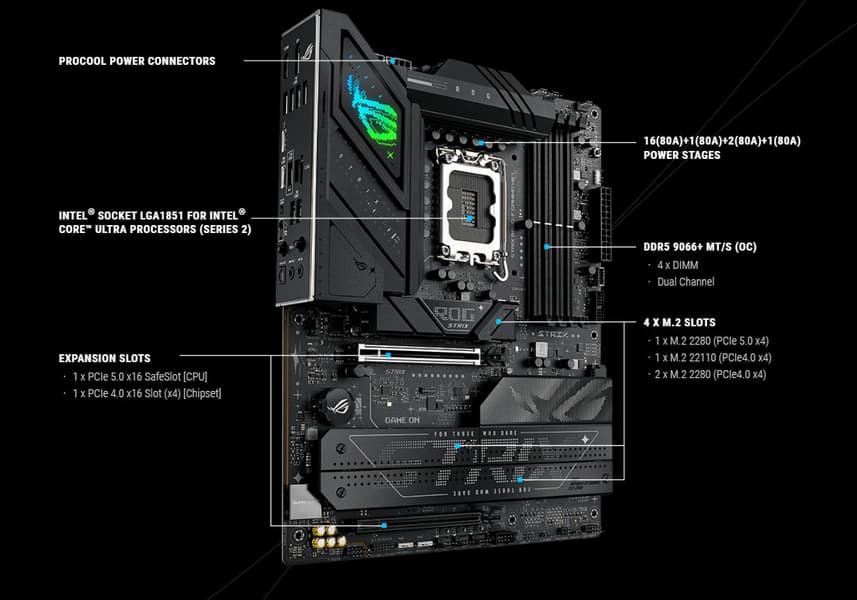

Схема питания процессора выполнена по схеме 16+1+2+1 (всего 20 фаз: 16 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 2 на VCCSA (System Agent, кольцевая шина) и 1 на VNNAON (управление энергосбережением).

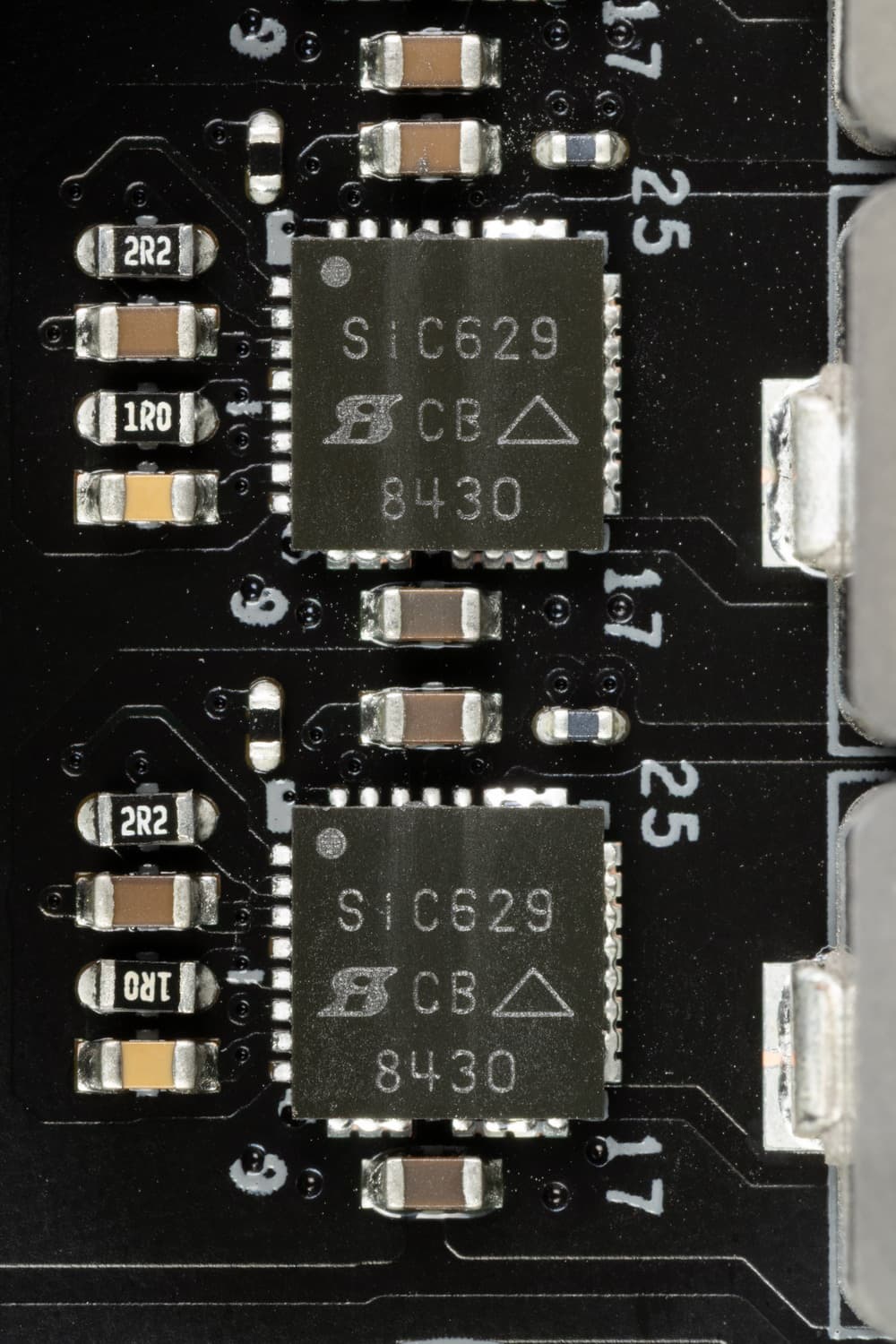

Каждый канал фазы блоков VCore, VNNAON, VCCSA и iGPU имеет суперферритовый дроссель и SiC629 DrMOS от Vishay на 80 А.

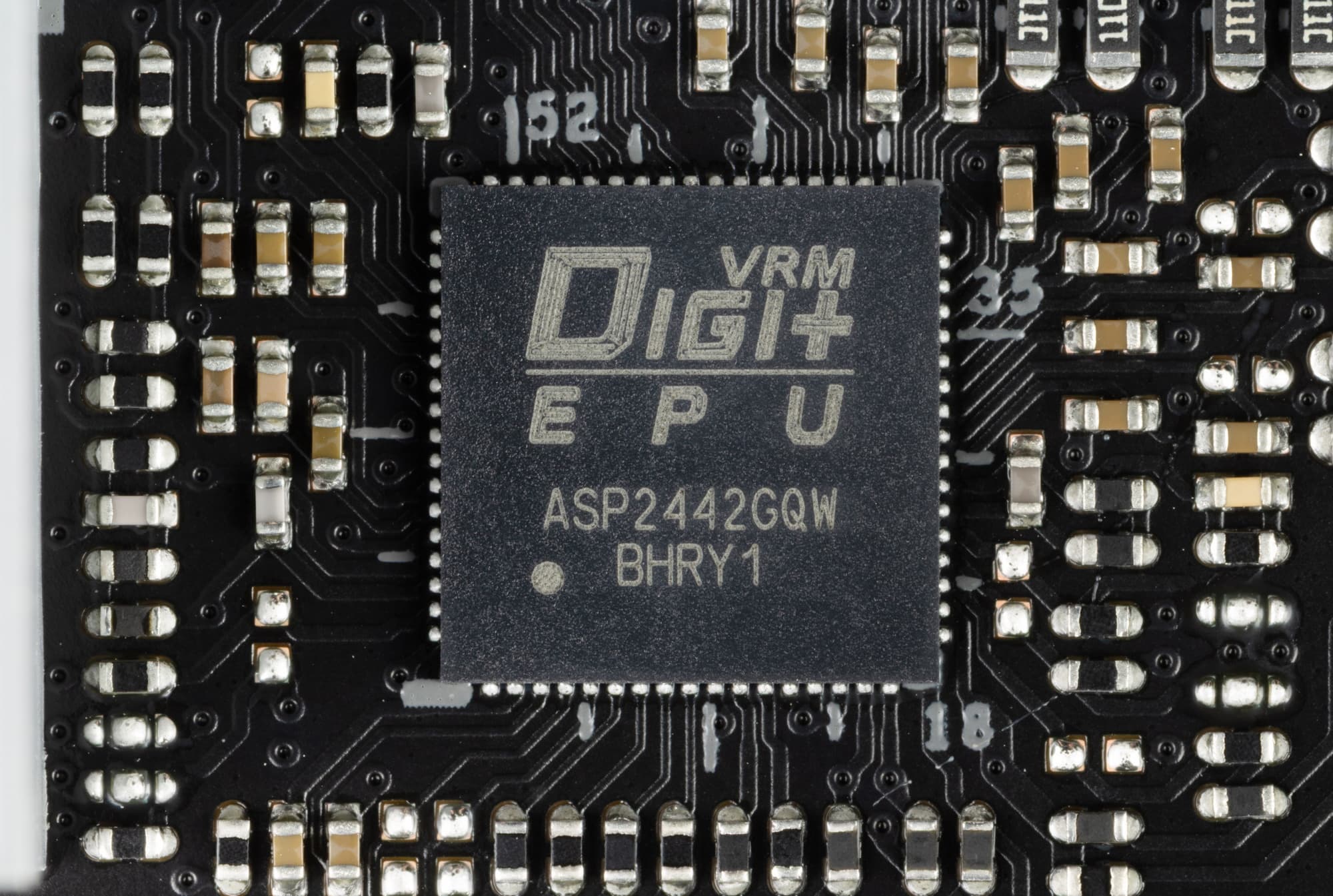

Управление схемой VCore+VNNAON+iGPU возложено на фирменный ШИМ-контроллер Digi+ ASP2442.

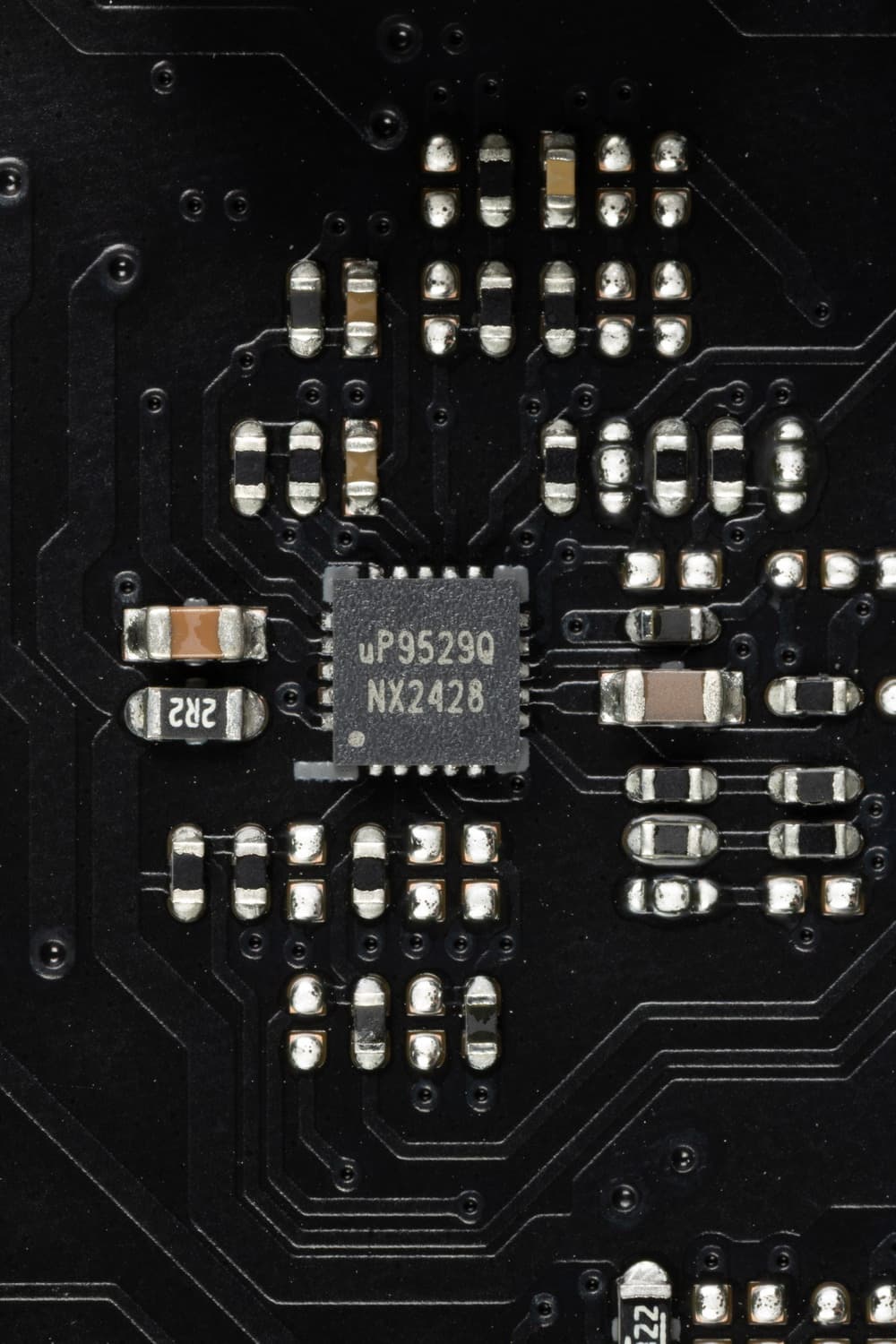

Блок VCCSA имеет свой ШИМ-контроллер uP9529 от uPI Semi.
Охлаждение
В данном случае все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.
Охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.
Отмечу, что все M.2 слоты имеют радиаторы: у первого и второго свои персональные радиаторы, у остальных – общий.
Напомню, что материнская плата не имеет бэкплейта.
Подсветка
Все о внешней красоте

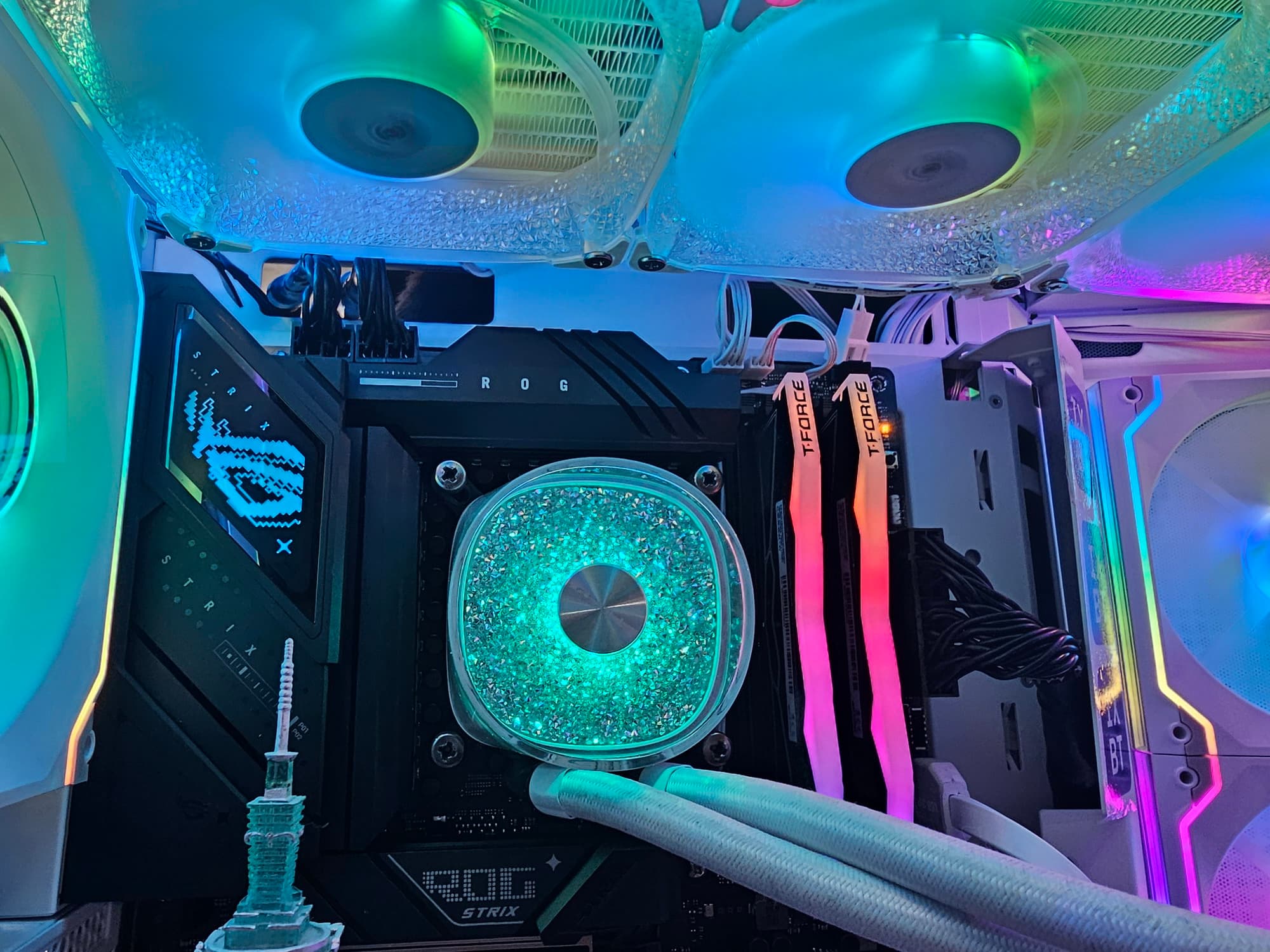

В данном случае сама матплата обладает подсветкой на кожухе задних портов вывода, а также имеет 3 разъемa ARGB для подключения внешней подсветки.
Управление подсветкой осуществляется с помощью утилиты Armoury Crate.
Программное обеспечение под Windows
Фирменное ПО Asus
Все программное обеспечение можно скачать с сайта производителя asus.com.
Основной программой является утилита Armoury Crate, которая является этаким менеджером-надзирателем за всем ПО Asus, следя за своевременным обновлением, управляет подсветкой, а также отвечает за синхронизацию работы всех устройств Asus, которые найдет. Ее установщик находится в UEFI BIOS. По умолчанию настройка установки этой программы включена, поэтому не стоит удивляться, если после загрузки Windows вам будет задан вопрос о том — хотите вы установить Armoury Crate или нет.
Программа прежде всего находит все совместимое «железо». Через данную утилиту можно настроить разъемы ARGB на материнке.
Утилита умеет распознавать все фирменные элементы Asus, оснащенные подсветкой, а также модули памяти известных производителей. Также можно загрузить Aura Creator и с его помощью создать свои сценарии работы подсветки.
У программы имеется функция: управление вентиляторами на матплате.
Armoury Crate следит за обновлением всего ПО для матплаты, включая драйвера разных подсистем, фирменные утилиты и версии BIOS. Также имеется и «умная настройка» антенны беспроводной связи Q-Antenna
Поворачивая антенну под разными углами, можно найти наиболее мощный сигнал, и программа об этом оповестит, проведя финальную проверку уровня сигнала.
Настройки BIOS
Что нам дают тонкости настроек в BIOS

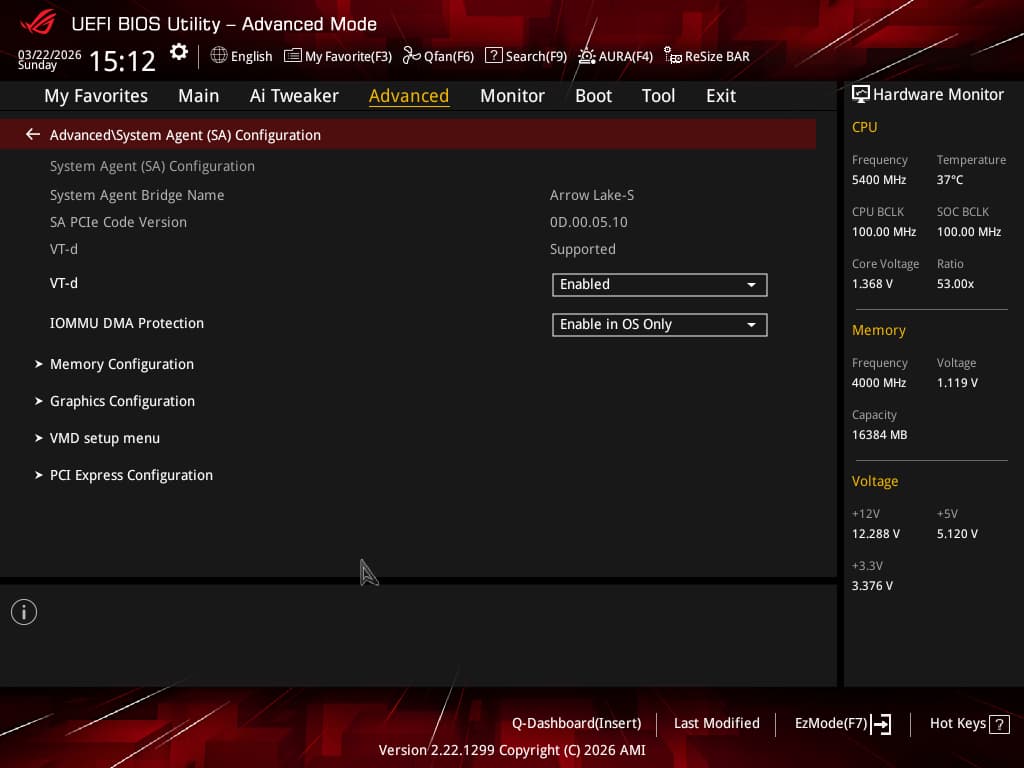

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

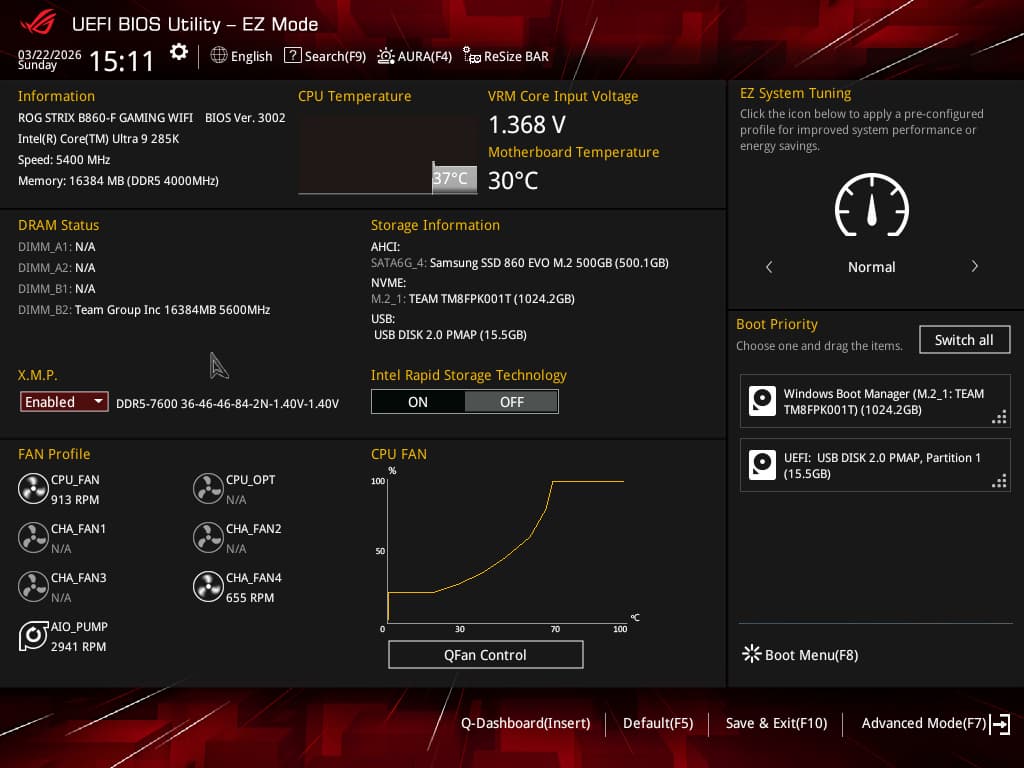

Попадаем в общее «простое» меню, где настроек мало, так что нажимаем F7 и попадаем уже в «продвинутое» меню.

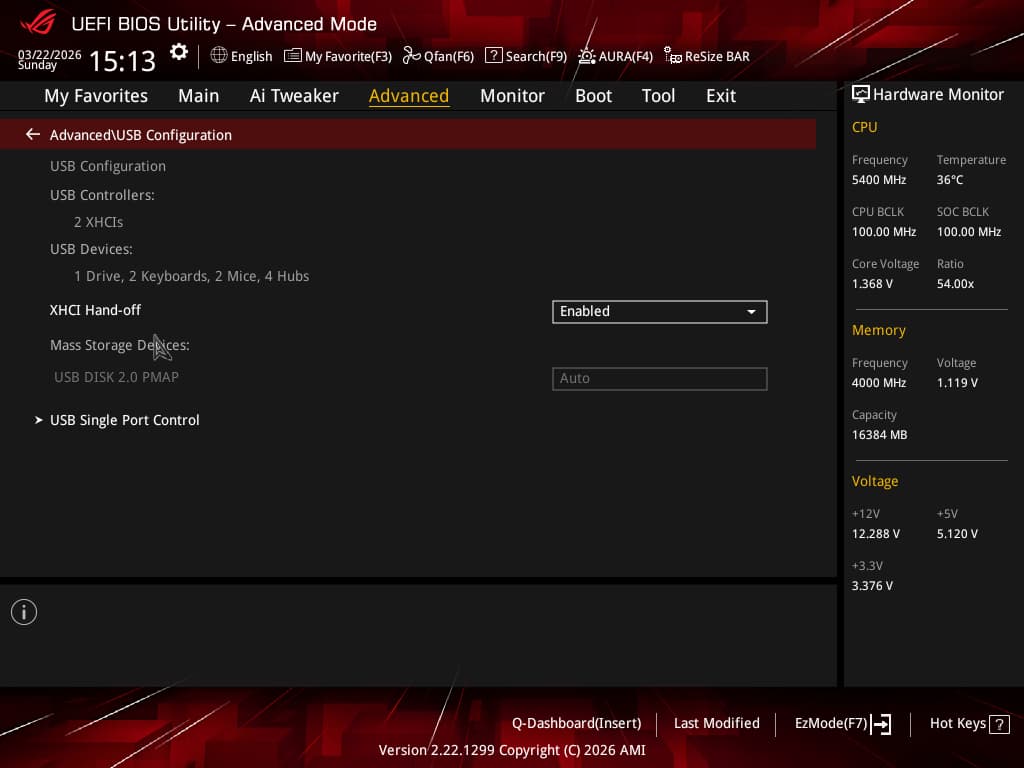

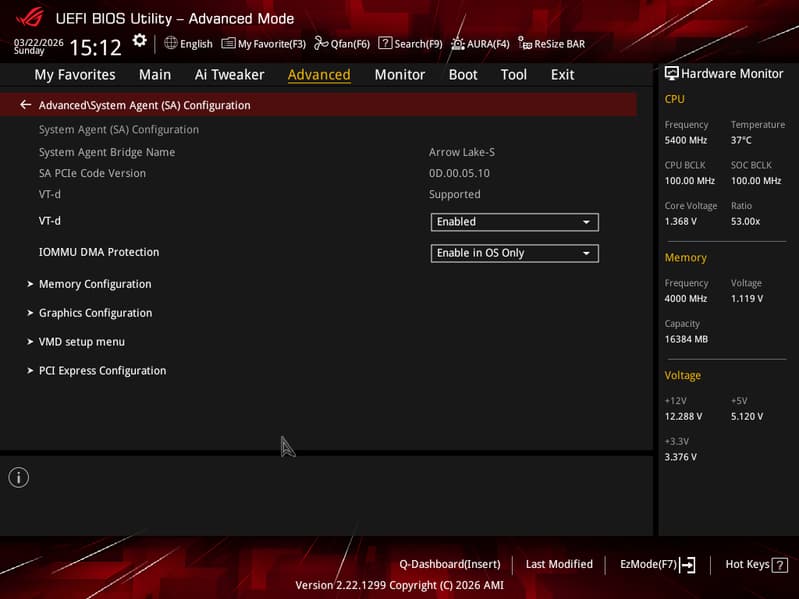

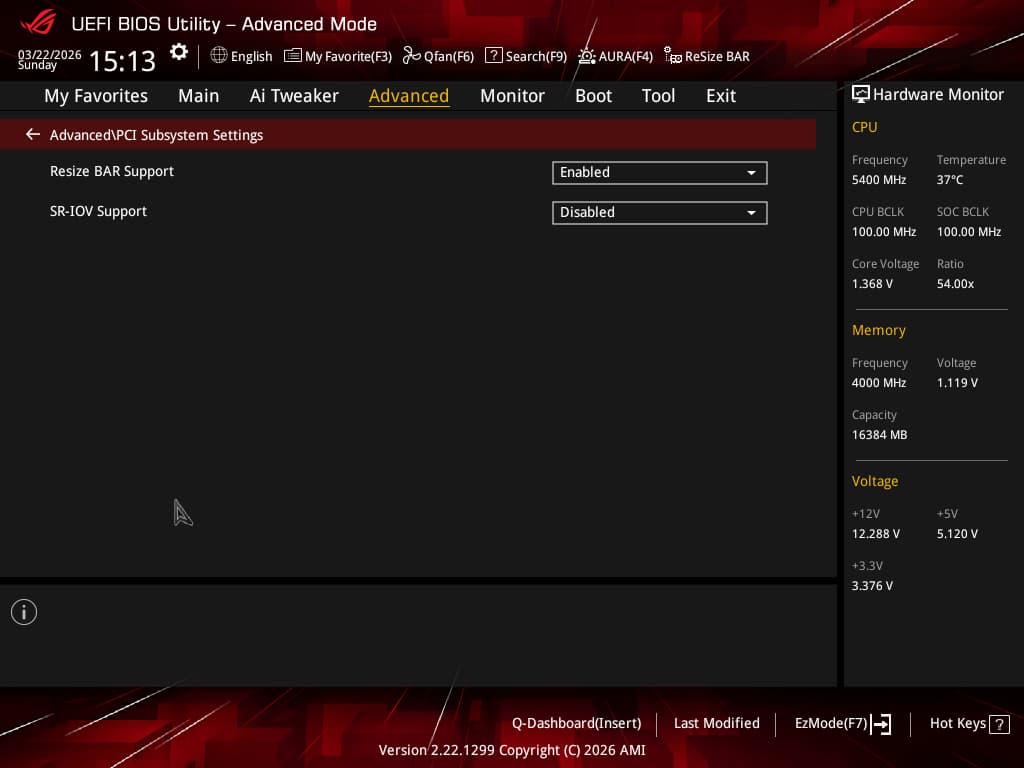

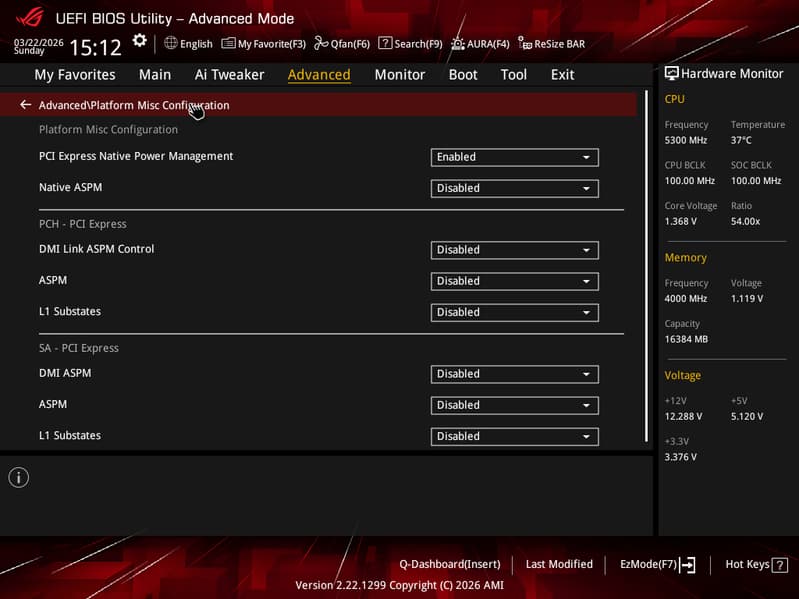

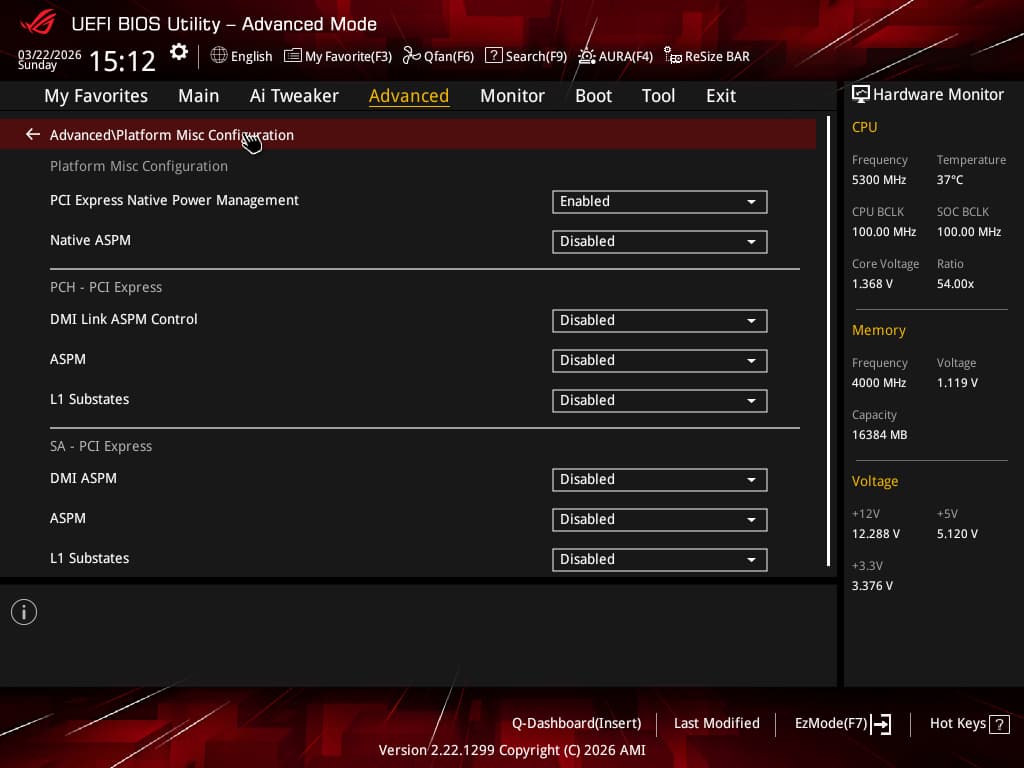

Управление периферией. В принципе стандартные позиции, когда можно управлять каждым узлом, слотом или портом, менять режимы работы, включать и выключать.

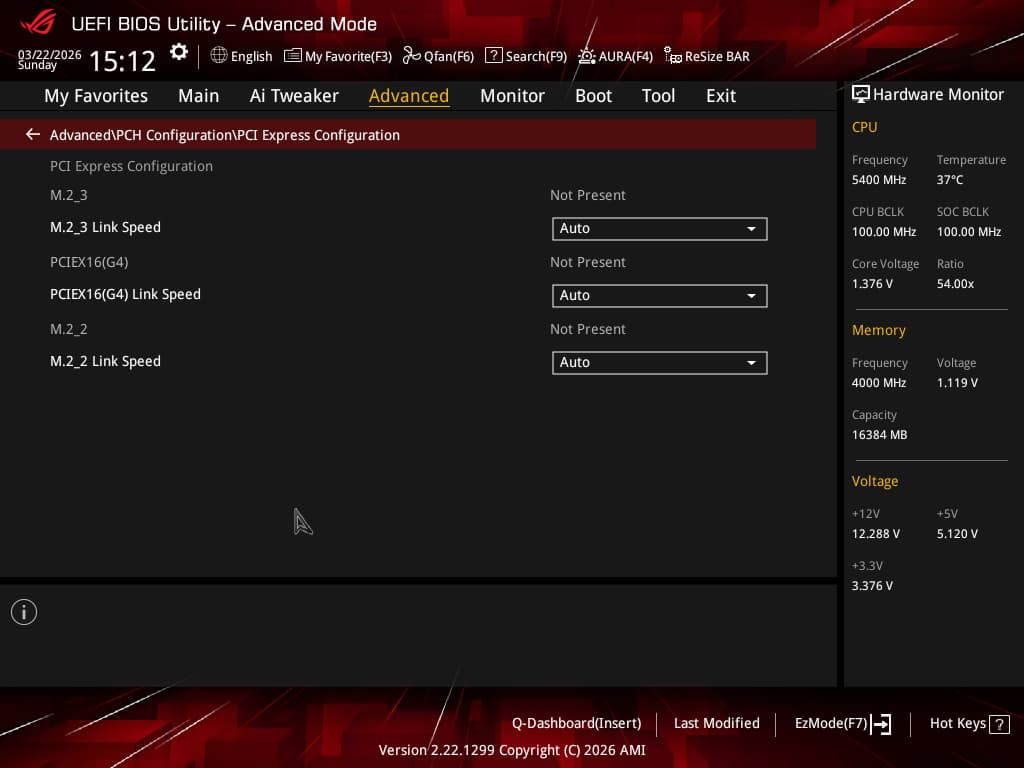

Следует особо обратить внимание в разделе на управление портами SATA и слотами PCIe и M.2. Не забываем про деление ресурсов между PCIe x16_2 и M.2_4.

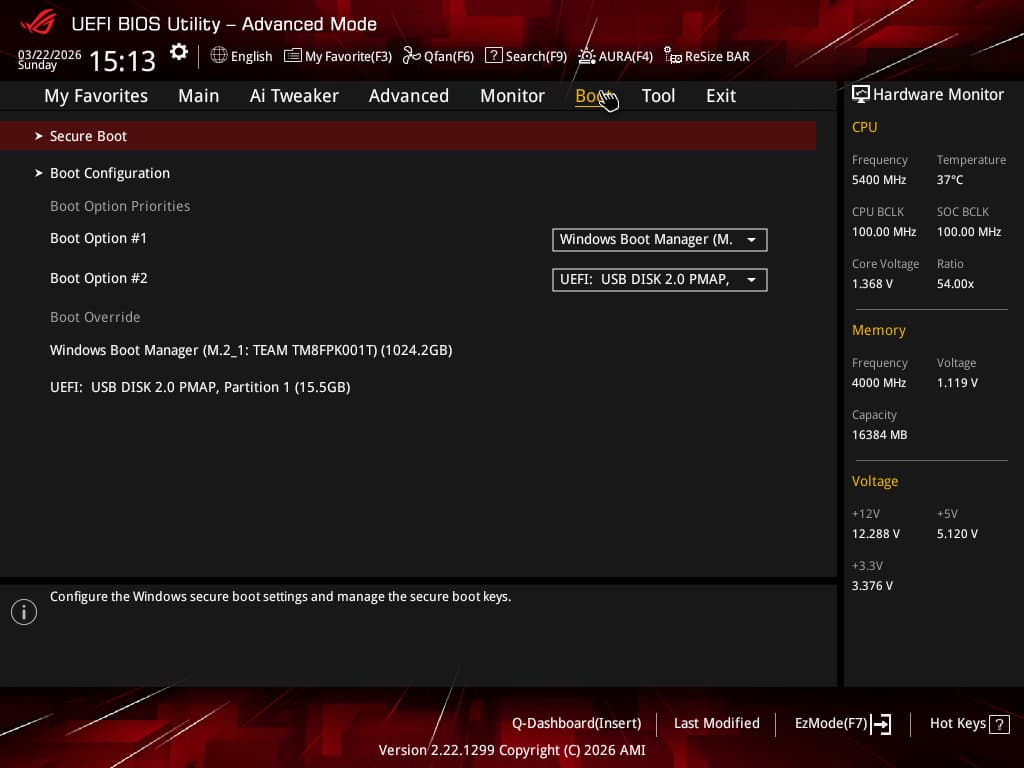

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита Q-Fan по настройке работы гнезд для вентиляторов.

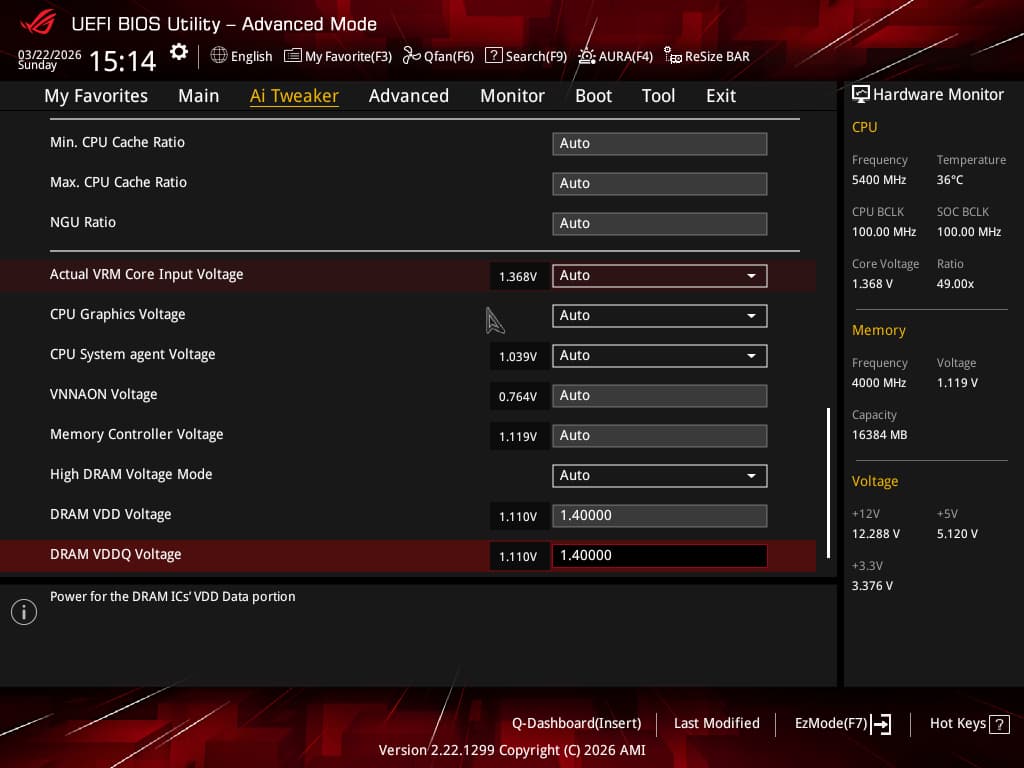

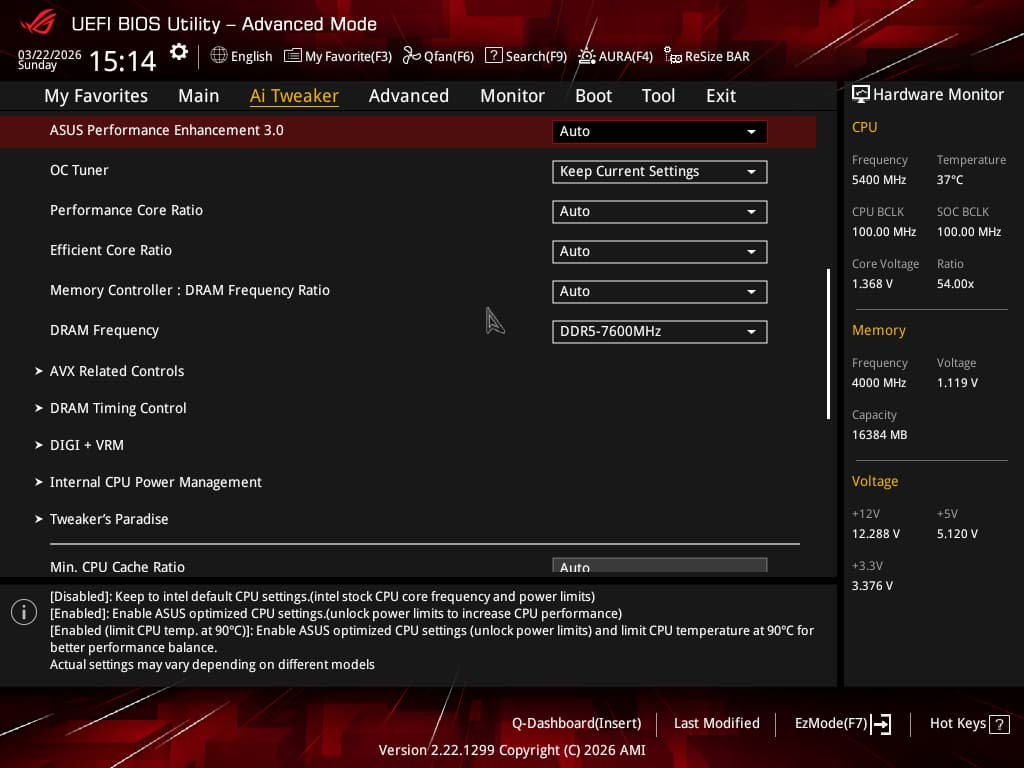

Для разгона есть по сути уже стандартные опции в рамках того, что поддерживают процессоры Core и оперативная память DDR5.
Несмотря на то, что чипсет не топовый, и плата по своему позиционированию не флагманская, опций все равно много, как у всех матплат из семейства ROG. Но при этом мы помним, что для современных топовых процессоров многие опции разгона бесполезны, ибо процессор сам по себе уже работает на сильно повышенных частотах.
Имеется сводная информация по портам и слотам – какие из них активны и задействованы.
Работоспособность

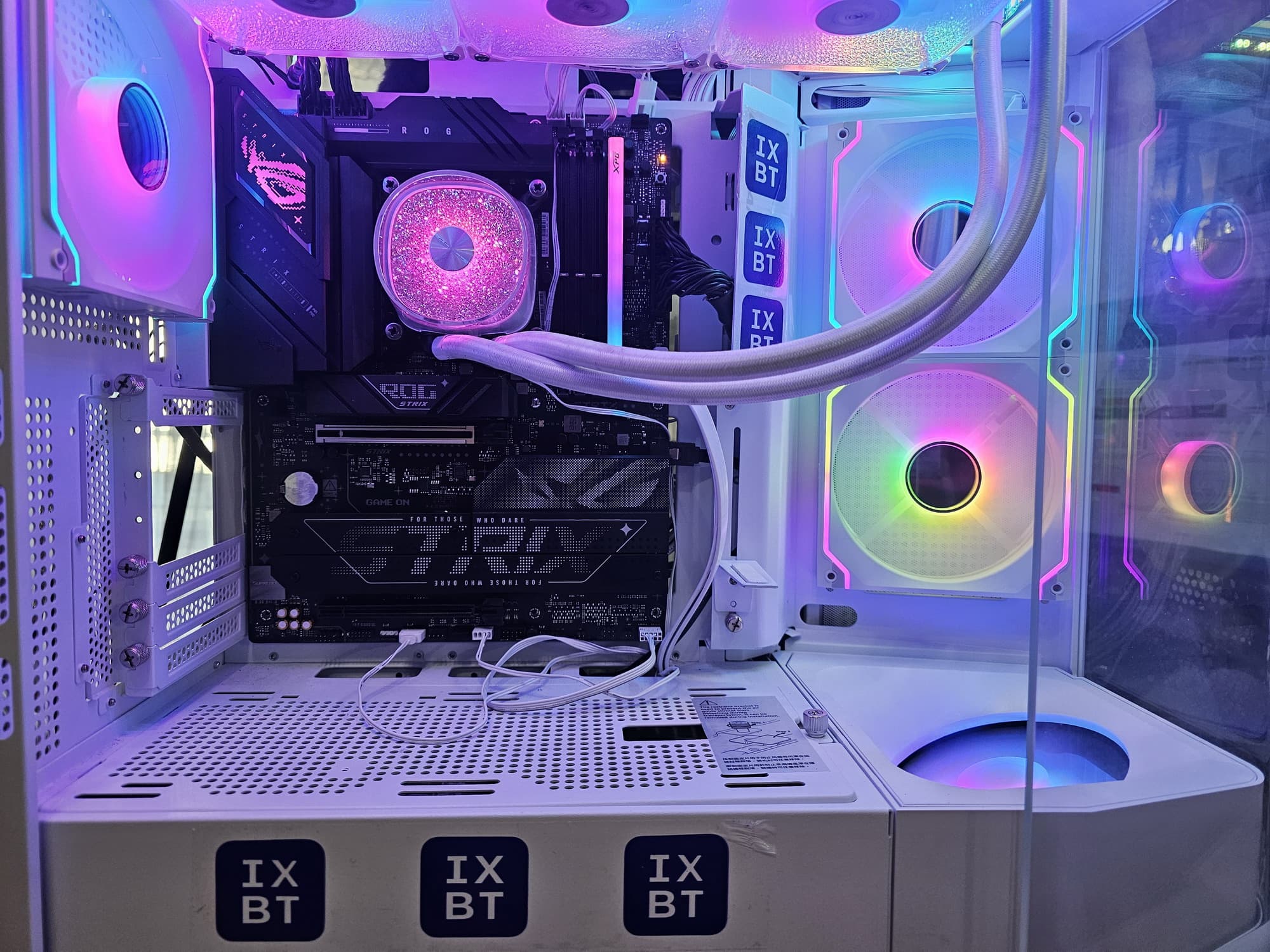

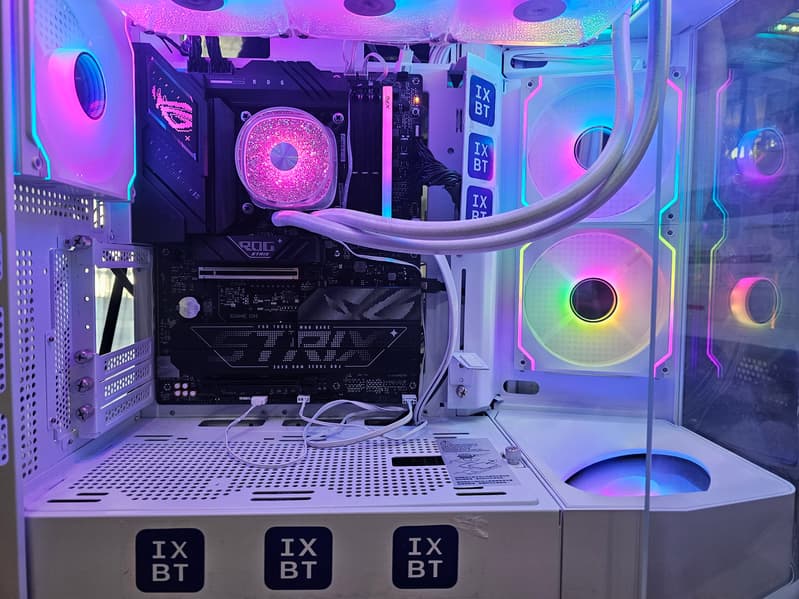

Конфигурация тестовой системы
Полная конфигурация тестовой системы:
материнская плата Asus ROG Strix B860-F Gaming WiFi;

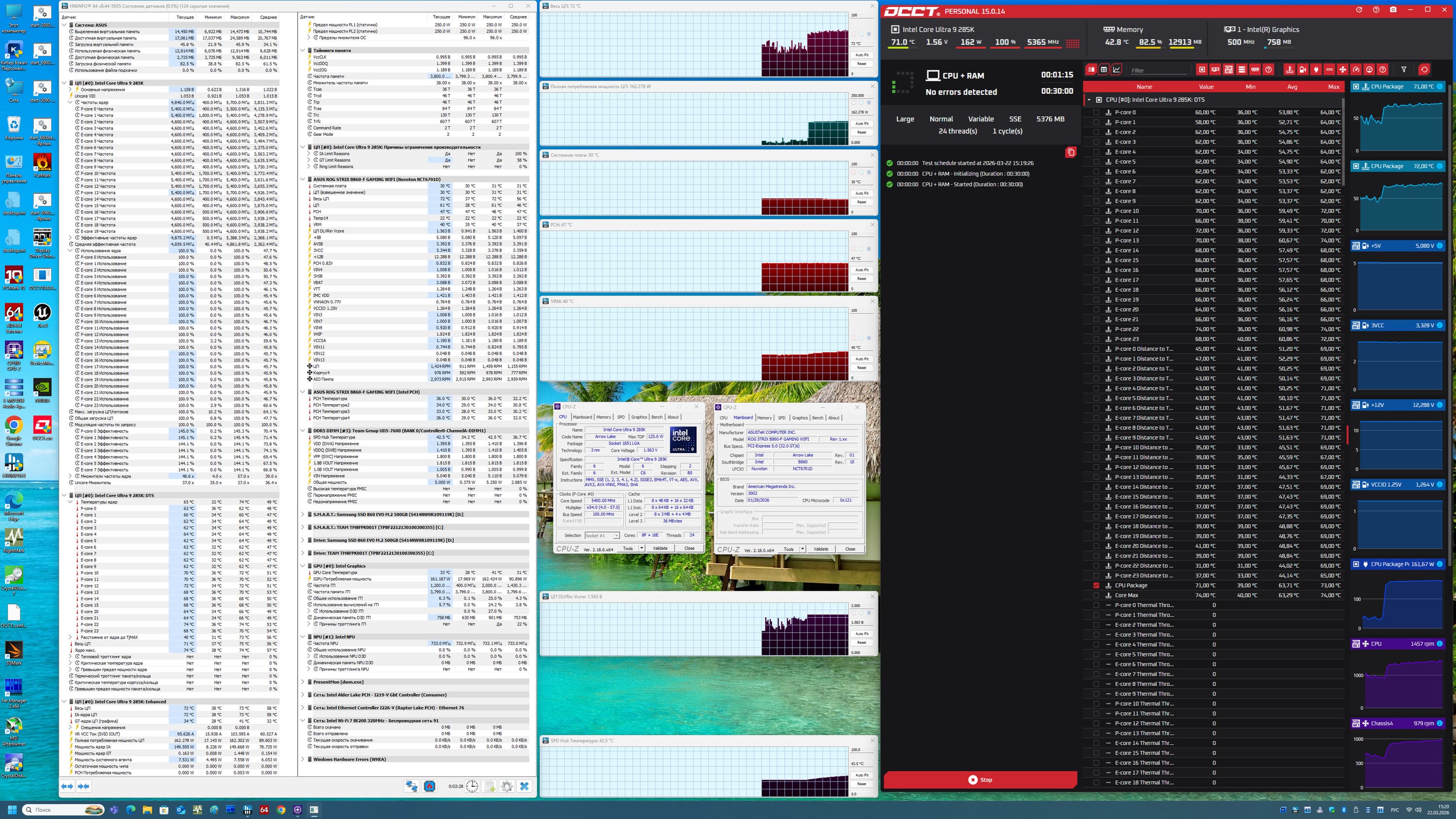

Запускаем все в режиме по умолчанию (в BIOS – профиль от Intel) . Затем нагружаем тестами OCCT.
В режиме авторазгона мы получили до 5,4 ГГц по P-ядрам, и 4,6 ГГц по всем Е-ядрам. Потребление процессора достигало почти 162 Вт. Отмечу, что профиль в BIOS – тот, что рекомендует Intel. Авторазгон очень приличный, собственно, что мы и ожидали.
Еще раз повторю, что многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае.
Напомню, что у матплаты имеется внешний тактовый генератор, который в условиях чипсета B860 даст оверклокерам больше возможностей по разгону базовой шины, ну и для процессоров с заблокированным множителем.
Выводы
Asus ROG Strix B860-F Gaming WiFi — не слишком дорогая материнская плата среднего уровня для платформы Intel LGA1851, относящаяся к популярной игровой серии ROG. На момент публикации обзора ее розничная стоимость составляла примерно 27 тысяч рублей.
У нее 15 портов USB разных видов, включая 1 USB4 и 1 USB 3.2 Gen2×2 (оба в виде портов Type-C), 2 USB 3.2 Gen2 (в виде портов Type-A и внутреннего Type-C), 8 портов USB 3.2 Gen1. Также плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0 и слот PCIe x4 (последний подключен к чипсету линиями PCIe 4.0, но делит эти ресурсы со слотом M.2_4). Из 4 слотов M.2 один подключен напрямую к процессору линиями PCIe 5.0, а другие — к чипсету B860 линиями PCIe 4.0.
Плата также обладает 4 портами SATA и 7 разъемами для вентиляторов. Система питания процессора весьма мощная, рассчитанная на процессоры топового и даже флагманского уровней. Все слоты M.2 имеют радиаторы. Сетевые возможности включают проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть возможности для подключения дополнительных ARGB-устройств.
Плата имеет дополнительный тактовый генератор, поэтому может быть интересна любителям умеренного разгона.
